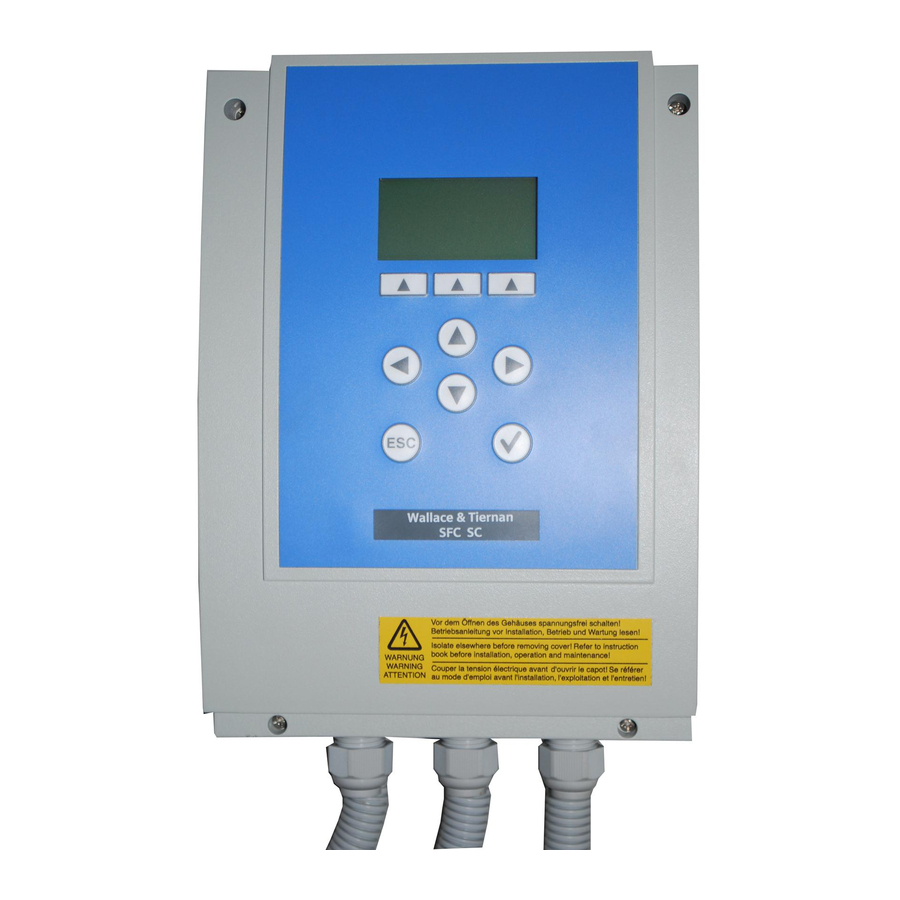

Evoqua WALLACE & TIERNAN SFC fieldbus Manual
  1. Manuals
  2. Brands
  3. Evoqua Manuals
  4. Control Unit
  5. WALLACE & TIERNAN SFC fieldbus
  6. Manual

Evoqua WALLACE & TIERNAN SFC fieldbus Manual

Module retrofit set
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
®
WALLACE & TIERNAN
SFC NACHRÜSTSATZ
FELDBUS-MODUL / SFC FIELDBUS MODULE RETROFIT
SET / JEU DE MODULES D'EXTENSION SFC MODULE
BUS DE TERAIN
INSTALLATIONSANLEITUNG / INSTALLATION MANUAL / MANUEL D'INSTALLATION

Advertisement

Table of Contents
loading

Related Manuals for Evoqua WALLACE & TIERNAN SFC fieldbus

Summary of Contents for Evoqua WALLACE & TIERNAN SFC fieldbus

  • Page 1 ® WALLACE & TIERNAN SFC NACHRÜSTSATZ FELDBUS-MODUL / SFC FIELDBUS MODULE RETROFIT SET / JEU DE MODULES D’EXTENSION SFC MODULE BUS DE TERAIN INSTALLATIONSANLEITUNG / INSTALLATION MANUAL / MANUEL D’INSTALLATION...
  • Page 2 Hinweis Original-Betriebsanleitung! Deutsch Seiten 3 – 38 English Pages 39 – 76 Français Pages 77 – 114 WT.050.590.002.DM.IM.1218...

  • Page 3: Table Of Contents

    SFC Nachrüstsatz Feldbus-Modul Inhaltsverzeichnis Inhaltsverzeichnis Einleitung Dokumentation Konventionen Sicherheit Bestimmungsgemäße Verwendung Allgemeine Sicherheitshinweise Beschreibung Allgemein Ausführungen Aufbau Technische Daten Datenformate Installation Lieferumfang Transport und Lagerung Gehäuse öffnen SFC Nachrüstsatz Feldbus-Modul einbauen Feldbus anschließen Gehäuseabdeckung anbringen Gerät einschalten Inbetriebnahme Datenkommunikation überprüfen 4.10 Bedeutung der LED-Anzeigen...
  • Page 4 SFC Nachrüstsatz Feldbus-Modul Inhaltsverzeichnis Anschlusspläne Profibus DP Profinet IO Modbus TCP Konformitätserklärung Stichwortverzeichnis WT.050.590.002.DM.IM.1218...

  • Page 5: Einleitung

    SFC Nachrüstsatz Feldbus-Modul Einleitung 1. Einleitung Dokumentation 1.1.1 Zielgruppen Die Dokumentation liefert dem Softwareentwickler, Montage- und Wartungspersonal Informationen, die für die Montage, Nach- rüstung, Programmierung und Installation des SFC Nachrüstsatz Feldbus-Modul erforderlich sind. Alle Personen die mit dem SFC Nachrüstsatz Feldbus-Modul arbeiten, müssen die Installationsanleitung gelesen und ver- standen haben, insbesondere die Sicherheitshinweise.

  • Page 6: Konventionen

    SFC Nachrüstsatz Feldbus-Modul Einleitung Konventionen Hinweis In der Installationsanleitung werden Hinweise unterschiedlich gewichtet und mit einem Piktogramm gekennzeichnet. Pikto- Hinweis Bedeutung gramm Gefahr! Unmittelbare Gefahr für Leib und Leben; wird die Situation nicht bereinigt, führt sie zum Tod oder ernsthafter Verletzung. Warnung! Gefahr für Leib und Leben;...

  • Page 7: Sicherheit

    SFC Nachrüstsatz Feldbus-Modul Sicherheit 2. Sicherheit Bestimmungsgemäße Verwendung Der SFC Nachrüstsatz Feldbus-Modul dient zur einfachen Anbindung des SFC an verschiedene Feldbus-Systeme. Die Betriebssicherheit des SFC ist nur gewährleistet, wenn sie seiner Bestimmung gemäß verwendet wird. Sie darf ausschließ- lich für den im Auftrag definierten Verwendungszweck und unter den in der technischen Daten angegebenen Betriebsbedingungen eingesetzt werden.
  • Page 8 SFC Nachrüstsatz Feldbus-Modul Sicherheit Personal Der Betreiber der Gesamtanlage muss dafür sorgen, dass nur autorisiertes und qualifziertes Fachpersonal im Rahmen des fest- gelegten Zuständigkeitsbereichs mit bzw. an dem Gerät arbeitet. „Autorisiertes Fachpersonal“ sind dabei geschulte Fachkräfte des Betreibers, des Herstellers und ggf. des Service-Partners. Arbeiten an elektrischen Bauteilen dürfen nur Elektrofachkräfte durchführen.

  • Page 9: Beschreibung

    SFC Nachrüstsatz Feldbus-Modul Beschreibung 3. Beschreibung Allgemein Der SFC Nachrüstsatz Feldbus-Modul dient zur einfachen Anbindung des SFC an verschiedene Feldbus-Systeme. Dieses Zusatzmodul wird in den SFC eingebaut und wird über eine serielle Schnittstelle des SFC angesteuert. Nach dem Einbau wird das Feldbus-Modul automatisch erkannt und kann mit den Gerätemenüs parametriert werden.
  • Page 10 SFC Nachrüstsatz Feldbus-Modul Beschreibung 3.2.1 Profibus DP Im Profibus DP arbeitet das Feldbus-Modul als Profibus DP-Slave. Es stellt die Prozessdaten auf der Profibus-Seite als Eingangs- und Ausgangsdaten zur Verfügung. Siehe Referenztabelle der Eingangs- und Ausgangsdaten im Kapitel 3.5 "Datenformate". Zur Konfiguration des Masters wird die GSD-Datei (SFC.GSD) für den SFC benötigt.

  • Page 11: Aufbau

    SFC Nachrüstsatz Feldbus-Modul Beschreibung 3.2.3 Modbus TCP Im Modbus TCP werden die Prozessdaten des SFC als Modbus TCP Datenpakete über Ethernet TCP/IP übertragen. Das Gate- way arbeitet dabei als Modbus TCP Slave (Server). Maximal 4 Modbus TCP Master (Clients) können gleichzeitig vom Modbus TCP Slave (Server) bedient werden.

  • Page 12: Technische Daten

    SFC Nachrüstsatz Feldbus-Modul Beschreibung Technische Daten 3.4.1 Profibus DP Übertragungstechnik gemäß RS-485 Baudraute bis 12MBit/s Busabschluss zuschaltbar über Schiebeschalter Kommunikation zyklischer IO-Datenaustausch zwischen DP-Master und DP-Slave(s) 3.4.2 Profinet IO Übertragungstechnik Twisted Pair Kabel im Full-Duplex- Mode Übertragungsrate 100 MBit/s Kommunikation Profinet-IO zyklischer Datenaustausch Konfiguration 82 Bytes Eingang...

  • Page 13: Datenformate

    SFC Nachrüstsatz Feldbus-Modul Beschreibung Datenformate 3.5.1 Übersicht Datentypen Die nachstehende Tabelle enthält die Datenformate, die bei der Übertragung der Prozessdaten verwendet werden: Größe Wertebereich Datentyp Typische Namen Vorzeichen (Bit) INT8 (signed) Character, Byte -128 UINT8 unsigned Char, Byte nein INT16 (signed) Integer, Word -32.768 32.767...
  • Page 14 SFC Nachrüstsatz Feldbus-Modul Beschreibung 3.5.2 Datentyp INT8 / UINT8 Beispiel an der Zahl 50 (32 Profibus / Profinet Modbus TCP 3.5.3 Datentyp INT16 / UINT16 Beispiel an der Zahl 12.589 (31 2D Profibus / Profinet Modbus TCP WT.050.590.002.DM.IM.1218...
  • Page 15 SFC Nachrüstsatz Feldbus-Modul Beschreibung 3.5.4 Datentyp LONG / ULONG Beispiel an der Zahl 1.212.117.675 (48 3F 72 AB Profibus / Profinet Modbus TCP 3.5.5 Datentyp FLOAT Die Float- bzw. Real-Werte werden gemäß dem IEEE754 Stan- dard Format für 32 Bit Werte übertragen. Beispiel an der Zahl 1,25.
  • Page 16 SFC Nachrüstsatz Feldbus-Modul Beschreibung 3.5.6 Datentyp ASCII Die Zeichen werden gemäß ASCII Codepage 437 übertragen. Beispiel "mg/l": Profibus / Profinet Modbus TCP 3.5.7 Referenzliste Die nachstehende Referenzliste enthält die Datenpunkte, die der SFC für die verschiedenen Feldbus-Systeme bereitstellt. Jeder Datenpunkt besitzt Zugriffsrechte und ist dementsprechend als Eingang (lesen) oder Ausgang (schreiben) definiert.
  • Page 17 SFC Nachrüstsatz Feldbus-Modul Beschreibung Profibus DP In der GSD-Datei des SFC sind alle Datenpunkte als Module definiert. Dabei ist die Bezeichnung jedes Moduls gleich dem Namen des Datenpunktes. Datenpunkte mit Zugriffsrecht „RW“ sind in der GSD-Datei in mehreren Modulen aufgegliedert. Beispiel: Datenpunkt „Setpoint“...
  • Page 18 SFC Nachrüstsatz Feldbus-Modul Beschreibung Modbus OUT- Name Länge Format Zugriff Beschreibung Register Byte Byte 40019 Relays OUT / Digital IN UINT16 0x0001 - Alarm-Relais 1 0x0002 - Alarm-Relais 2 0x0004 - Alarm-Relais 3 0x0008 - Alarm-Relais 4 0x0010 - not defined 0x0080 - n.d.
  • Page 19 SFC Nachrüstsatz Feldbus-Modul Beschreibung 3.5.8 Beispiele für Zugriffe auf die Datenpunkte aus der Referenzliste Alle Beispiele beziehen sich auf den Datenpunkt "Measurement value" mit der Eingangs-Adresse 2 bzw. Modbus-Register 40002 – 40003. Profibus DP Der Zugriff auf den Datenpunkt "Measurement value" erfolgt über die Moduldefinition in der GSD-Datei.
  • Page 20 SFC Nachrüstsatz Feldbus-Modul Beschreibung Profinet Der Profinet Slave muss im Profinet Master wie folgt konfiguriert werden: Eingänge: • "INPUT: 002 bytes (z.B. E-Adr. 0…1) • "INPUT: 016 bytes (z.B. E-Adr. 2…17) • "INPUT: 064 bytes (z.B. E-Adr. 18…81) Ausgänge: • "OUTPUT: 032 bytes (z.B.
  • Page 21 SFC Nachrüstsatz Feldbus-Modul Beschreibung Modbus TCP Request-Telegramm (Anfrage) • "Slave-ID: • "Function Code FC: • "Adresse des ersten Registers (40002 - 40001): • "Anzahl der benötigten Register: Telegramm: 01 03 0001 0002 Response-Telegramm (Antwort) Telegramm: 01 03 04 0000 3FA0 •...
  • Page 22 SFC Nachrüstsatz Feldbus-Modul Beschreibung WT.050.590.002.DM.IM.1218...

  • Page 23: Installation

    SFC Nachrüstsatz Feldbus-Modul Installation 4. Installation Lieferumfang Im Lieferumfang sind je nach gewählter Ausführung enthalten: • Profibus DP, Artikel-Nr. W3T166498 • Modbus TCP, Artikel-Nr. W3T166500 Transport und Lagerung Transport Der SFC Nachrüstsatz Feldbus-Modul wird in einer handels- üblichen Verpackung versandt. Beim Transport ist das verpackte Feldbus-Modul sorgsam zu behandeln, es darf nicht feuchter Witterung oder Nässe ausgesetzt werden.

  • Page 24: Gehäuse Öffnen

    SFC Nachrüstsatz Feldbus-Modul Installation Gehäuse öffnen Warnung! Das Gerät vor dem Öffnen des Gehäuses spannungsfrei schalten. Wie folgt vorgehen: 1 Die vier Schrauben am Deckel des Elektronik-Moduls lösen. Warnung! Die Anzeige- und Bedienelemente im Deckel des Elektronik- Moduls sind mit dem Gehäuse verdrahtet. 2 Deckel des Elektronik-Moduls vorsichtig abnehmen und an der Zugentlastung hängen lassen.
  • Page 25 • im Internet: www.evoqua.com => Download => SFC oder: • bei Evoqua Water Technologies GmbH, Auf der Weide 10, 89312 Günzburg, Deutschland, +49 (0)8221-9040 Hinweis Die letzte Firmware-Version enthält auch die Änderungen der vor- hergehenden Versionen. Bei einer Aktualisierung der Firmware werden Parameter und Ein- stellungen auf Standardwerte zurückgesetzt.
  • Page 26 SFC Nachrüstsatz Feldbus-Modul Installation Feldbus-Modul Wie folgt vorgehen: 1 Die vier Befestigungsschrauben (A) entfernen und durch die beigefügten Abstandsbolzen (B) ersetzen. Vorsicht! Zu festes Anziehen der Abstandsbolzen führt zum Brechen der Befestigungsdome. A Befestigungsschraube B Abstandsbolzen C Buchsenleiste WT.050.590.002.DM.IM.1218...
  • Page 27 SFC Nachrüstsatz Feldbus-Modul Installation 2 Feldbus-Modul (D) in das Gerät einsetzen. Es ist darauf zu achten, dass die Kontaktstifte (F) genau in Buchsenleiste (C) eingeführt werden. Vorsicht! Nachdem Einsetzen des Feldbus-Moduls müssen die Löcher der Platine genau über den Löchern der Abstandbolzen liegen. Nur dann sind die Kontaktstifte korrekt in die Buchsenleiste eingeführt.

  • Page 28: Feldbus Anschließen

    SFC Nachrüstsatz Feldbus-Modul Installation 3 Feldbus-Modul mit vier Schrauben M4x6 (E) an den Abstands- bolzen befestigen. 4 Verbindungskabel in die RJ25-Buchse des Feldbus-Modules und in die RJ25-Buchse des Frontpanel-Boards im Gehäuse- deckel einstecken. Feldbus anschließen Das bzw. die Feldbus-Kabel werden gemäß Anschlußplan Kapitel 5.

  • Page 29: Gehäuseabdeckung Anbringen

    SFC Nachrüstsatz Feldbus-Modul Installation Gehäuseabdeckung anbringen Wie folgt vorgehen: 1 Sicherstellen, dass die Kabeltüllen ordnungsgemäß eingelegt sind. 2 Gehäuseabdeckung des Elektronik-Moduls vorsichtig auf- setzen. Darauf achten, dass kein Kabel eingeklemmt wird. 3 Mit vier Gehäuseschrauben befestigen. Hinweis Die Gehäuseschrauben mit einem maximalen Drehmoment von 0,7 Nm (±...

  • Page 30: Inbetriebnahme

    SFC Nachrüstsatz Feldbus-Modul Installation Inbetriebnahme 4.8.1 Feldbus-Modul parametrieren Sobald der SFC das Feldbus-Modul erkannt hat, wird das Menü zur Parametrierung des Gateways freigegeben. Unter dem Menüpunkt MENU -> Eingang/Ausgang -> Feldbus können die Einstellungen für die verschiedenen Bus-Systeme vor- genommen werden. Profibus DP Im Profibus DP kann die Profibus Adresse im Bereich von 0 …126 eingestellt werden.

  • Page 31: Datenkommunikation Überprüfen

    SFC Nachrüstsatz Feldbus-Modul Installation Datenkommunikation überprüfen Im Diagnose-Menü kann die Verbindung zwischen dem SFC und dem SFC Nachrüstsatz Feldbus-Modul überprüft werden. Datenkommunikation anzeigen Die Datenkommunikation wird angezeigt unter: MENÜ -> Diagnose -> Eingang/Ausgang: A Aufleuchten von „R“ B Aufleuchten von „T“ Bei einer funktionierenden Verbindung, wird der Datenverkehr durch kurzes Aufleuchten von "R"...

  • Page 32: Bedeutung Der Led-Anzeigen

    SFC Nachrüstsatz Feldbus-Modul Installation 4.10 Bedeutung der LED-Anzeigen Hinweis Die LED-Anzeigen können nur bei geöffnetem Gerät und ange- schalteter Netzspannung von einer Elektrofachkraft überprüft werden. Fehlerbehebung bei fehlender Versorgungsspannung: Feldbus-Modul nicht richtig eingestellt -> Einbau kontrollieren (siehe Kapitel 4.4, Abschnitt 2). Die LED-Anzeigen auf dem SFC Nachrüstsatz Feldbus-Modul geben Aufschluss über den Betrieb.
