5.2 Calcul du SRL-BA de la DMC
5.2.1 SRL-BA dans l'application d'ancrage aérien sans bord d'attaque
Le bord d'attaque du DAR peut être utilisé comme un DAR standard dans un état en hauteur, dans lequel le DAR est installé n'importe
où dans la zone de fixation autorisée, qui va directement au-dessus de l'utilisateur jusqu'au niveau de l'anneau en D du HC, comme le
montre la figure 4. La condition de surcharge de la DMC a six paramètres, étiquetés A -- F, mesurés à partir de la surface de marche/de
travail
A = la distance de décélération DAR
B = Décalage de l'anneau en D et étirement du harnais
C = Facteur de sécurité
D = Sous total- dégagement minimal requis en cas de chute
E = *Calcul supplémentaire du dégagement requis en cas de chute en raison d'une chute libre
F = Dégagement total requis pour une chute
Le SPAC pour un ancrage au plafond avec aucun risque de chute libre est calculé A+B+C=D. L'utilisateur doit être conscient que s'il existe
un risque de chute par basculement, comme le montre la figure 5, des mesures supplémentaires sont nécessaires. Utilisez le tableau 1
de la page suivante pour déterminer le risque de la chute d'oscillation et placez cette valeur dans E. Ajoutez la valeur E à la valeur D pour
déterminer le total de la SPAC.

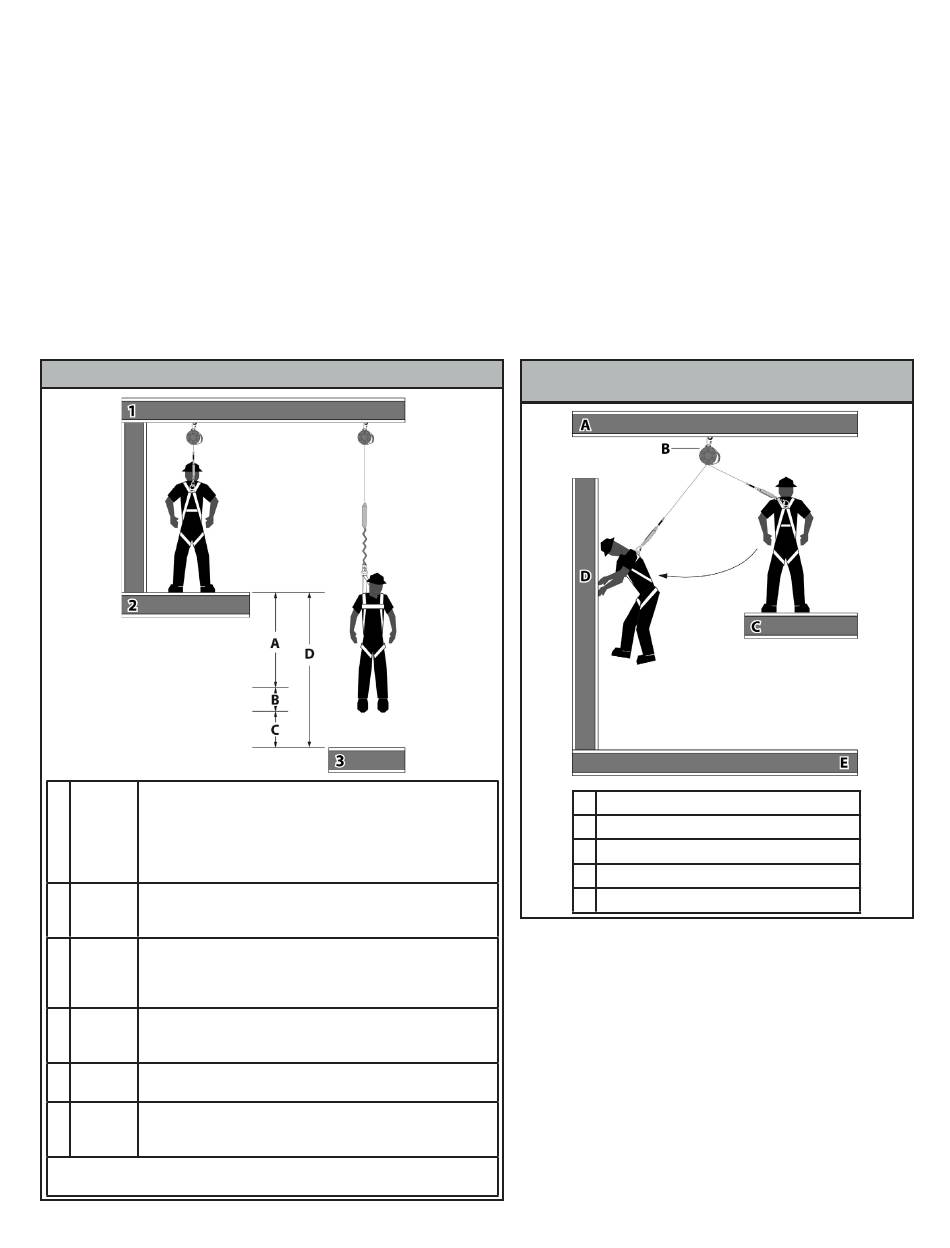

Figure 4 - Ancrage par dessus la tête pour la DMC
Hauteur de freinage
Longueur maximale du câble ou de la bande qui peut être fourni
à partir du DAR une fois que la décélération de l'utilisateur a
A 0,9 m
commencé et après qu'un événement de chute se soit produit.
Pour les travaux dans les zones à faible dégagement, voir le
tableau 1B pour les performances typiques.
Décalage de l'anneau en D dorsal et étirement FBH
B 0,5 m Quantité combinée de l'anneau dorsal en D et de l'élongation de
la sangle du harnais pendant toute la durée de la chute
Coefficient de sécurité
Longueur supplémentaire prise en compte pour pallier d'autres
C 0,5 m
facteurs tels qu'un harnais mal ajusté, la taille ou le poids du
travailleur
Sous-total - Dégagement minimal requis en cas de chute
D 1,9 m pour une utilisation du DAR en hauteur sans chute libre; faire la
somme de A, B et C seulement
*Calcul du dégagement additionnel lors d'une chute
E ____ m
en raison d'une chute par basculement (utilisation du tableau 1)
Total requis pour le dégagement en cas de chute
F ____ m Incluant le sous-total D et chute par basculement E (de la charte
1)
Quantité combinée de l'anneau dorsal en D et de l'élongation de la sangle du
harnais pendant toute la durée de la chute
CMSRD08 Rev A
Figure 5 - Risques de chutes par basculement:
au-dessus de la tête, sans bord d'attaque
A Ancrage
B Corde de secours à rappel automatique
C Surface de marche et de travail
D Impact de la chute balancée
E Niveau inférieur suivant ou obstacle
