Installation - SKF SYSTEM 24 LAGD 60 Instructions For Use Manual

A
B
C
D
16

2. Installation

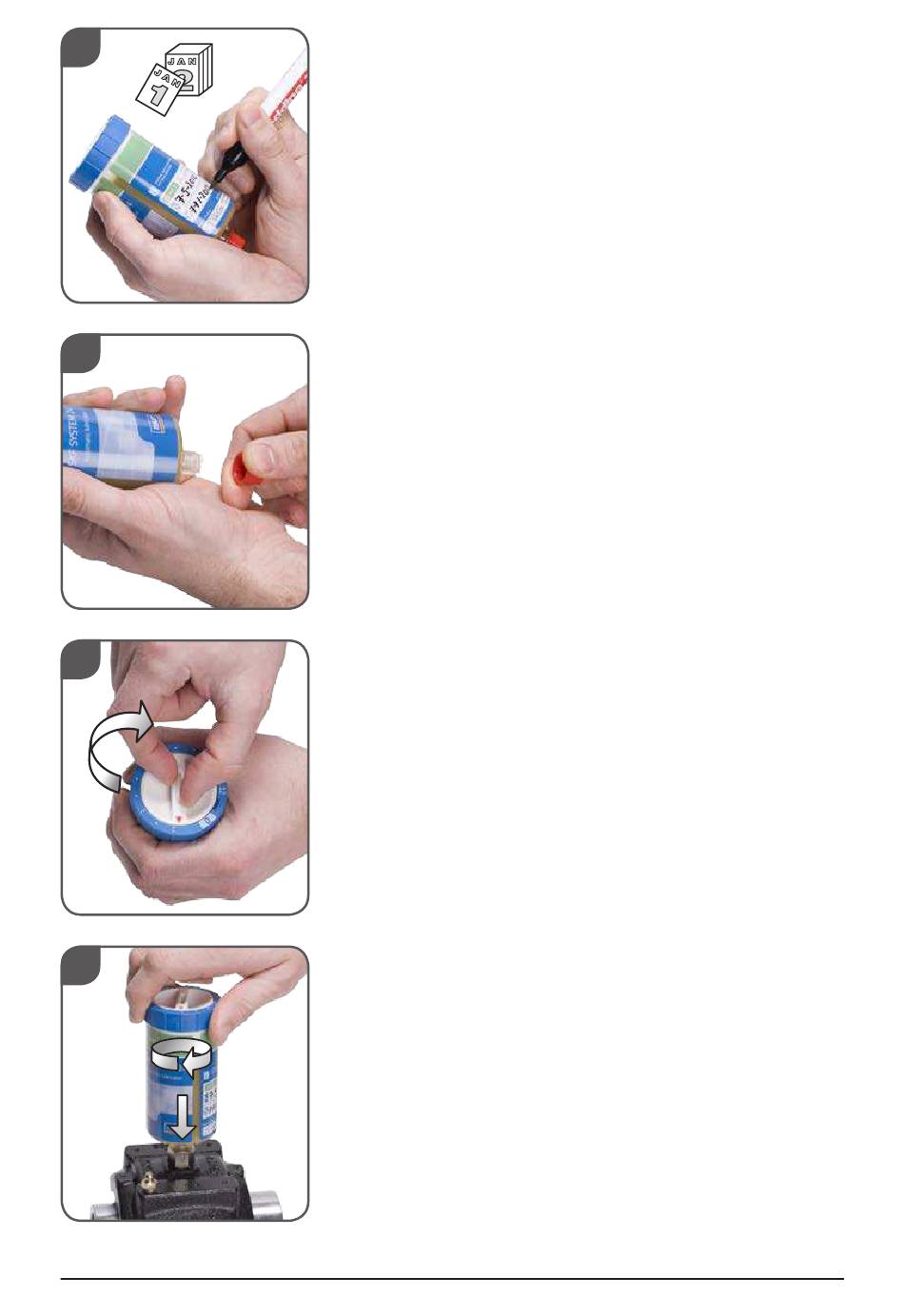

Noter la date d'installation sur le graisseur à l'aide d'un
1.
marqueur résistant à l'eau. (Figure A)
2. Enlever le bouchon de l'embout du graisseur. (Figure B)
3. A l'aide de deux doigts, tourner le cadran pour activer
le graisseur (il est impératif d'être parfaitement en face
du chiffre correspondant à la durée choisie). (Figure C)
4. Nettoyer la zone autour du point de graissage.
5. Retirer l'ancien appareil ou le raccord de graissage
usagé.
6. Fixer le nouvel appareil en le serrant par la collerette
bleue à la main. (Figure D)
7. Nous vous conseillons de contrôler l'état général
du roulement et la position du piston du graisseur
à intervalle régulier correspondant à l'intervalle de
lubriication calculé en cas de graissage manuel.
Lors de l'installation de l'appareil sur une nouvelle application:
1. S'assurer que la graisse contenue dans le SYSTEM 24
est appropriée, SKF offre gratuitement des aides en
ligne.
2. Remplir au préalable de graisse les conduits
d'alimentation et le roulement avec les quantités
adéquates.
3. S'assurer que la graisse ou l'huile est compatible avec
celle de l'application .
4. Veillez à ce que la température ambiante soit comprise
dans les limites acceptables. Si la température ambiante
est constamment au-dessus de +40 °C, pour avoir
une performance optimale, ne pas sélectionner une
fréquence de distribution de plus de 6 mois.
5. S'assurer après quelques heures que l'appareil alimente
en graisse le roulement ou le composant à graisser. Un
tube bouché ou une contre-pression freine ou arrête le
processus de poussée. Il peut-être nécessaire de ixer
un clapet laiton anti-retour en lubriiaction à l'huile.
6. Assurez-vous qu'il n'y a pas de connexion pour une
pompe à graisse sur le même point de lubriication.
7. Ne pas utiliser le graisseur à plus de 300 mm du point
à graisser en lubriication à la graisse et à plus de 1 500
mm en lubriication à l'huile.
8. N'utiliser que des conduits d'alimentation qui ont un
diamètre interne de 6 mm.
9. Placer la valve compte-goutte en lubriication à l'huile
pour les graisseurs rempli par vos soins.
Protéger l'appareil contre les chocs ou les vibrations.
Utilisez l'embase métalique LAPP 4 pour protéger
l'unité ou installez le graisseur à distance.
10. Protéger l'appareil contre la chaleur ou les brusques
variations de température.
SKF SYSTEM 24 - LAGD 60 / LAGD 125
