  • Page 1 快速指南 中文 DS8000-R 系列数字示波器 2020 年 7 月 RIGOL TECHNOLOGIES CO., LTD.
  • Page 2 RIGOL 保证和声明 版权 © 2020 普源精电科技股份有限公司 中文 商标信息 RIGOL 是普源精电科技股份有限公司的英文名称和商标。 ® 文档编号 QGA27000-1110 软件版本 00.01.01.00.00 软件升级可能更改或增加产品功能， 请关注 RIGOL 网站获取最新版本手册或联 系 RIGOL 升级软件。 声明 ⚫ 本公司产品受中国及其它国家和地区的专利（包括已取得的和正在申请的 专利）保护。 ⚫ 本公司保留改变规格及价格的权利。 ⚫ 本手册提供的信息取代以往出版的所有资料。 ⚫ 本手册提供的信息如有变更，恕不另行通知。 ⚫ 对于本手册可能包含的错误，或因手册所提供的信息及演绎的功能以及因 使用本手册而导致的任何偶然或继发的损失，RIGOL 概不负责。 未经 RIGOL 事先书面许可，不得影印、复制或改编本手册的任何部分。 ⚫...
  • Page 3 RIGOL 一般安全概要 请使用所在国家认可的本产品 怀疑产品出故障时，请勿进行操 专用电源线。 作。 10. 请保持适当的通风。 请确保产品可靠接地。 11. 请勿在潮湿环境下操作。 查看所有终端额定值。 中文 12. 请勿在易燃易爆的环境下操作。 请使用合适的过压保护。 13. 请保持产品表面的清洁和干燥。 请勿开盖操作。 14. 请注意防静电保护。 请勿将异物插入排风口。 15. 请注意搬运安全。 请使用合适的保险丝。 避免电路外露。 安全术语和符号 本手册中的安全术语： 警告 警告性声明指出可能会造成人身伤害或危及生命安全的情况或操 作。 注意 注意性声明指出可能导致本产品损坏或数据丢失的情况或操作。 产品上的安全术语： DANGER 表示您如果不进行此操作，可能会立即对您造成危害。 WARNING 表示您如果不进行此操作，可能会对您造成潜在的危害。 CAUTION 表示您如果不进行此操作，可能会对本产品或连接到本产品...
  • Page 4 RIGOL 保养与清洁 保养 请勿将仪器放置在长时间受到日照的地方。 清洁 中文 请根据使用情况定期对仪器进行清洁。方法如下： 断开电源。 用柔和的清洁剂或清水浸湿软布擦拭仪器外部，请注意不要将水或其他异 物通过散热孔进入机箱内。清洁带有液晶显示屏的仪器时，请注意不要划 伤液晶显示屏。 注意 请勿使任何腐蚀性的液体沾到仪器上，以免损坏仪器。 警告 重新通电之前，请确认仪器已经干透，避免因水分造成电气短路甚 至人身伤害。 文档概述 本文档用于指导用户快速了解DS8000-R系列数字示波器的外观、用户界面及基 本操作方法等。 提示 本手册的最新版本可登录 RIGOL 网址（www.rigol.com）进行下载。 文档格式的约定 按键 使用“按键字符（加粗）+文本框”表示前面板功能按键，如 RUN/STOP 表示前面板的“RUN/STOP”按键。 菜单 用“菜单文字（加粗）+字符底纹”表示一个菜单选项，如 系统 表示通过 “导航”进入“辅助”功能菜单中的“系统”菜单选项。 DS8000-R 快速指南...
  • Page 5 用箭头“→”表示下一步操作，如 辅助 → 系统 表示通过“导航”进入 “辅助”功能后，再点击 系统 项。 连接器 本手册中通常用“方括号+文字（加粗） ”表示前面板或后面板上的一个连 中文 接器，如 [TRIG OUT]。 文档内容的约定 DS8000-R 系列包含如下型号。如无特殊说明，本手册以 DS8204-R 为例说明 DS8000-R 系列的功能和操作方法。 最高模拟带 型号 模拟通道数 函数/任意波形发生器通道数 宽 1（选件） DS8104-R 1 GHz 1（选件） DS8204-R 2 GHz 本产品的主要用户文档包括快速指南、用户手册、编程手册和数据手册等。用户 可以登录 RIGOL 官网（www.rigol.com）下载所需文档的最新版本。 DS8000-R 快速指南...
  • Page 6 RIGOL 一般性检查 1． 检查运输包装 如运输包装已损坏，请保留被损坏的包装或防震材料，直到货物经过完全 检查且仪器通过电性和机械测试。 中文 因运输造成仪器损坏，由发货方和承运方联系赔偿事宜。RIGOL公司恕不 进行免费维修或更换。 2． 检查整机 若存在机械损坏或缺失，或者仪器未通过电性和机械测试，请联系您的 RIGOL 经销商。 3． 检查随机附件 请根据装箱单检查随机附件， 如有损坏或缺失， 请联系您的RIGOL经销商。 产品简介 DS8000-R系列紧凑型示波器是基于RIGOL自主知识产权的ASIC芯片和 UltraVision II技术平台的中高端数字示波器。它具有紧凑的机架式结构设计，机 身轻薄小巧。支持多机系统集成，机架式安装，远程系统级操控，满足工业自动 化测试系统要求。DS8000-R系列示波器模拟通道带宽高达2 GHz，且具备多机同 步触发能力，最多支持扩展512通道。为满足客户对系统集成测试中高速、多通 道并行数据采集的需求，提供了优秀的解决方案。 前面板、后面板和主界面的简要介绍请分别参考图1（具体说明见表1） 、图2（具 体说明见表2）和图3（具体说明见表3） 。 DS8000-R 快速指南...
  • Page 7 RIGOL 中文 10 9 图 1 前面板 表 1 前面板说明 编号 说明 编号 说明 LAN 接口指示灯 运行/停止控制键 模拟通道阻抗 50Ω 指示灯 采样指示灯 USB HOST 接口 探头补偿信号输出端/接地端 模拟通道阻抗 1MΩ 指示灯 模拟通道输入 电源键 强制触发键 图 2 后面板 表 2 后面板说明 编号 说明 编号...
  • Page 8 RIGOL 5 6 7 10 11 12 中文 17 16 14 13 图 3 用户界面 表 3 用户界面标识 编号 说明 编号 说明 模拟通道标签/波形 触发电平 运行状态 操作菜单 水平时基 通知区域 采样率和存储深度 任意波发生器 CH4 状态标签 自动测量标签 波形存储器 消息框 CH3 状态标签 触发位置 CH2 状态标签...
  • Page 9 可以通过设备上的 USB Host 接口连接键盘进行数字或字符串的设置操作， 连 接鼠标对示波器进行功能配置和波形拖动等操作。 注意： 本文档默认通过外接显示器和鼠标方式控制 DS8000-R 系列示波器。文档中 提到的屏幕，均指通过 HDMI 接口连接外部显示器屏幕。 ⚫ Web Control 远程控制 在示波器连接网络时， 可以通过 PC 或移动设备的浏览器访问示波器 IP 地址， 登录 Web Control 可以实时查看示波器的显示界面， 用户可通过 Web Control 将仪器控制和波形分析迁移到控制端上（包括 PC 端、手机端和 iPad 等智能 端） ，从而实现远程控制仪器。 首次登录 Web Control 的用户名和密码分别为“admin”和“rigol” 。 DS8000-R 快速指南...
  • Page 10 RIGOL 开机检查 当示波器处于通电状态时，按前面板左下角的电源键即可启动示波器。开机过程 中示波器执行一系列自检，如果示波器已连接外部显示设备，在自检结束后显示 屏幕出现开机画面。 中文 提示 重启和关机： 通过示波器的外接显示器和鼠标进行操作，点击屏幕左下角的功能导 航图标 ，打开功能导航； 点击“重启”图标 ，屏幕弹出“重启”选择框，如下图所示； 点击“重启”图标 ，则示波器关机后自动重新启动；点击“关机” 图标 ，则示波器关机（您也可以直接按前面板左下角的电源键关 闭示波器） 。 设置系统语言 DS8000-R 系列示波器支持多种系统语言，您可以点击屏幕左下角的功能导航图 标 ，打开功能导航；再点击“辅助”图标 ，进入“辅助”设置菜单；点 击 Language 设置系统语言。 连接探头 DS8000-R 系列可以搭配无源探头和有源探头使用（需自行选购） 。可选探头的 具体型号请参考《DS8000-R 系列数据手册》 。有关探头的详细技术信息请参考 相应的探头用户手册。 DS8000-R 快速指南...
  • Page 11 RIGOL 连接无源探头： 将探头的 BNC 端连接至示波器前面板的模拟通道输入端，如图 5 所示。 将探头接地鳄鱼夹或接地弹簧连接至电路接地端，然后将探针连接至待测 电路测试点中。 中文 图 5 连接无源探头 连接无源探头后，您需要在测量前进行探头功能检查和探头补偿调节，具体步骤 请参考“功能检查”和“探头补偿”介绍的内容。 连接有源探头： 以 RP7150（差分有源探头）为例： 将探头前端与有源探头放大器连接，如图 6 所示。 图 6 连接探头前端与有源探头放大器 将有源探头放大器的另一端连接至示波器前面板的模拟通道输入端，如图 7 所示。注意将探头推到紧闭的位置。 图 7 连接有源探头 DS8000-R 快速指南...
  • Page 12 RIGOL 使用探头辅助装置将探头前端连接到待测电路中。探头详细信息请参考 《RP7000 系列有源探头用户手册》 。 连接有源探头后，您可以根据需要进行探头校准和偏移电压调整等，具体步骤请 参考本产品用户手册中关于有源探头内容的介绍。 中文 功能检查 点击屏幕左下角的“导航”图标 ，进入导航菜单，再点击“存储”图 ， 进入存储和加载设置菜单， 选择 更多 → 默认设置， 屏幕弹出 “确 标 定恢复默认设置？”提示框，在“确认”子菜单中选择“确定” ，将示波器 恢复为出厂默认配置。 将探头的接地鳄鱼夹连接至图 8 所示的“接地端” 。 使用探头连接示波器的通道 1（CH1）输入端和图 8 所示的“补偿信号输出 端” 。 补偿信号输出端 接地端 图 8 使用补偿信号 将探头衰减比设定为 10X，通过 Web Control 控制示波器，点击操作界面...
  • Page 13 RIGOL 中文 图 9 方波信号 用同样方法检查其他通道。如实际显示的方波形状与上图不相符，请执行 本手册中“探头补偿”一节介绍的内容。 警告 为避免使用探头时被电击，请首先确保探头的绝缘导线完好，并 且在连接高压源时不要接触探头的金属部分。 探头补偿 首次使用探头时，应进行探头补偿调节，使探头与示波器输入通道匹配。未经补 偿或补偿偏差的探头会导致测量误差或错误。探头补偿步骤如下： 执行上一节“功能检查”介绍中的步骤 1、2、3 和 4。 检查所显示的波形形状并与图 10 所得波形进行对比。 补偿过度 补偿正确 补偿不足 图 10 探头补偿 使用附件中提供的探头补偿调节棒调整探头上的低频补偿调节孔，直到显 示的波形如上图 10 所示的“补偿正确” 。 DS8000-R 快速指南...
  • Page 14 RIGOL 常用操作 点击操作 ⚫ 点击外接屏幕上显示的菜单，可对菜单进行操作。 中文 ⚫ 点击外接屏幕左下角的功能导航图标 ，可打开功能导航。 ⚫ 点击弹出的数字键盘，可对参数进行设置。 ⚫ 点击弹出的虚拟键盘，可设置标签名和文件名等字符串。 ⚫ 点击弹出信息框右上角的图标 ，关闭弹出框。 ⚫ 点击外接屏幕上显示的其他窗口，对窗口进行操作。 ⚫ 双击鼠标左键，可以停止波形的录制或播放，也可以停止自校正。 拖动操作 单击选中并拖动鼠标，可以改变显示界面上波形或光标的位置。 滚轮操作 菜单操作时，对于菜单上显示 的参数，可以点击选中相应的菜单键后，通 过弹出数字键盘设置参数，或通过滚动鼠标滚轮调整指定参数的值。 对于菜单上显示 的功能键，可以将鼠标放置在相应的菜单键区域，通过滚 动鼠标滚轮对选中项进行位置调整。 例如点击屏幕左下角的功能导航图标 打开功能导航，然后点击“显示”图 标 ，在屏幕右侧弹出的“显示”菜单中选择 波形亮度，然后可以通过滚动 鼠标滚轮调节波形亮度。亮度可调节范围为 1%至 100%。向上滚动增大波形亮 度，向下滚动减小波形亮度。 矩形绘制 点击屏幕左下角的功能导航图标...
  • Page 15 RIGOL 中文 图 11 矩形绘制 选择“区域触发 A” ： ⚫ 绘制区域触发 A 的区域； ➢ 打开区域触发 A； ➢ ➢ 打开“区域触发”菜单。 选择“区域触发 B” ： ⚫ 绘制区域触发 B 的区域； ➢ 打开区域触发 B； ➢ ➢ 打开“区域触发”菜单。 ⚫ 选择“直方图” ： ➢ 绘制直方图的范围； ➢ 打开“直方图”菜单。 ⚫ 选择“水平放大” ：水平方向扩展波形；选择“水平缩小” ：水平方向压缩...
  • Page 16 RIGOL ⚫ 所有拖动鼠标操作。 ⚫ 所有滚动鼠标滚轮操作。 ⚫ 矩形绘制操作。 本文档以示波器外接屏幕方式控制示波器操作描述为主，若某些操作需要详述 Web Control 功能，将在相关内容中进行具体介绍。 中文 参数设置方法 DS8000-R 的参数设置主要有 Web Control 远程控制和外接显示屏、鼠标、键盘 两种输入方式，常用的通过弹出的数字键盘设置参数的方法如下。 参数输入框 删除键 最大值 最小值 默认值 清零键 图 12 数字键盘 在数字键盘中，您可以使用外接鼠标点击数字键盘中的数值或单位进行输入，也 可以使用外接键盘直接输入。输入全部数值并选择所需的单位后，数字键盘自动 关闭，则完成参数设置。另外，完成数值输入后，您可以直接点击数字键盘中的 “OK”键关闭数字键盘，此时参数的单位为默认单位。在数字键盘中，您还可 以进行以下操作： ⚫ 删除已输入参数数值。 ⚫ 将参数设置为最大值或最小值（有时特指当前状态下的最大值或最小值） 。 ⚫ 将参数设置为默认值。...
  • Page 17 RIGOL 使用内置帮助系统 本示波器的帮助系统提供了各功能点击图标及相应菜单键的说明。 查看帮助信息 的步骤如下： 您可以点击屏幕左下角的功能导航图标 ， 然后点击帮助图标 进入 中文 “帮助”功能菜单。 点击“查看帮助”菜单项，屏幕弹出帮助界面，如图 13 所示。帮助界面主 要分两部分，左边为“帮助选项” ，右边为“帮助显示区” 。 帮助选项 帮助显示区 图 13 帮助信息 打开帮助界面后，您可以通过直接点击所需的帮助选项获取帮助信息。 更换保险丝 如需更换保险丝，请使用仪器指定规格（AC 250 V，T3.15 A；5.2 mm×20 mm） 的保险丝，按如下步骤进行更换（如图 14 所示） ： 1． 关闭仪器，断开电源，拔去电源线； 2． 使用小一字螺丝刀撬出保险丝座； DS8000-R 快速指南...
  • Page 18 RIGOL 3． 取出保险丝； 4． 更换指定规格的保险丝； 5． 重新安装保险丝座。 中文 保险丝座 保险丝 图 14 更换保险丝 警告 为避免电击，更换保险丝之前，请确保仪器已关闭并且已断开 与电源的连接，且确保更换的保险丝规格符合要求。 DS8000-R 快速指南...
  • Page 19 RIGOL 远程控制 DS8000-R 系列数字示波器支持通过 USB 接口、LAN 接口和 GPIB 接口与计算机 进行通信从而实现远程控制。远程控制基于 SCPI（Standard Commands for Programmable Instruments）命令集实现。DS8000-R 系列数字示波器支持三种 远程控制方式：用户自定义编程、使用 PC 软件（如 RIGOL Ultra Sigma）和 中文 Web Control 控制。 更多产品信息 获取设备信息 点击屏幕左下角的功能导航图标 ，然后点击帮助图标 ，进入“帮 助”功能菜单，点击 关于此示波器 您可获取设备信息，包括厂商、产品 型号、产品序列号和硬件版本号等。 查看选件信息及选件安装 仪器出厂时我们将为用户提供选件的试用版本，试用时间将从出厂后首次 打开示波器电源开始，试用时间约为 2160 分钟。打开“帮助”功能菜单，...
  • Page 20 Quick Guide English DS8000-R Series Digital Oscilloscope Jul. 2020 RIGOL TECHNOLOGIES CO., LTD.

  • Page 21: Guaranty And Declaration

    RIGOL products are covered by P.R.C. and foreign patents, issued and ⚫ pending. RIGOL reserves the right to modify or change parts of or all the ⚫ specifications and pricing policies at the company’s sole decision. Information in this publication replaces all previously released materials.
  • Page 22 RIGOL E-mail: service@rigol.com Website: www.rigol.com English DS8000-R Quick Guide...

  • Page 23: General Safety Summary

    RIGOL General Safety Summary Only the exclusive power cord Use the proper fuse. designed for the instrument Avoid circuit or wire exposure. and authorized for use within Do not operate the instrument the local country could be with suspected failures.

  • Page 24: Care And Cleaning

    Document Overview This manual gives you a quick review about the appearance of DS8000-R series, the user interface, and the basic operation method. DS8000-R Quick Guide...
  • Page 25 "Connector Name (Bold) + Square Brackets (Bold)". For example, [TRIG OUT]. Content Conventions in this Manual DS8000-R series includes the following models. Unless otherwise specified, this manual takes DS8204-R as an example to illustrate the functions and operation methods of the DS8000-R series.

  • Page 26: General Inspection

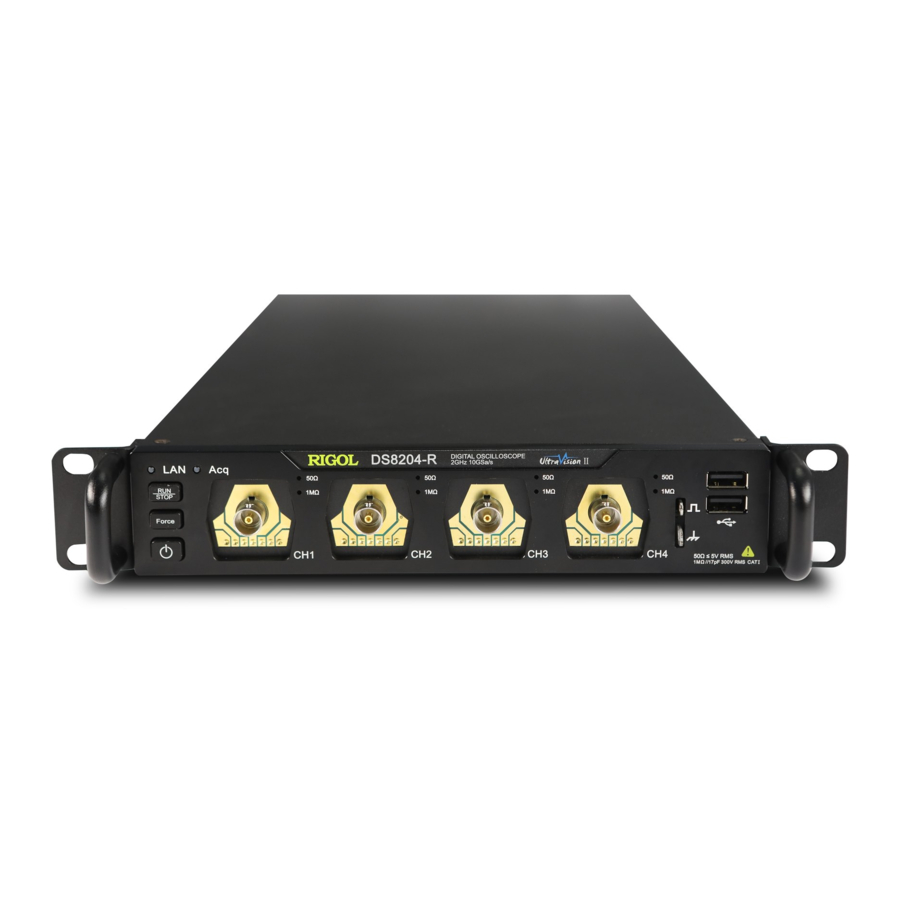

    Product Overview DS8000-R series is a medium and high-end digital oscilloscope with a compact size designed on the basis of the ASIC chip (RIGOL self-owns its intellectual property right) and UltraVision II technical platform developed by RIGOL. It is compact and thin in design.
  • Page 27 RIGOL English 10 9 Figure 1 Front Panel Table 1 Front Panel Description Description Description RUN/STOP Key LAN Interface Indicator Acq Indicator 50 Ω Indicator Probe Compensation Signal USB HOST Interface Output Terminal/Ground Terminal Analog channel input 1 MΩ Indicator...
  • Page 28 RIGOL Table 2 Rear Panel Description Description Description LAN Interface USB HOST Interface SFP+ Interface HDMI Video Output USB DEVICE Interface 10 MHz In/Out EXT TRIG AWG Output Terminal English Trigger Out and Pass/Fail Fuse AC Power Cord Connector 5 6 7...
  • Page 29 RIGOL Sample Rate and Memory Arbitrary Waveform Depth Generator Auto Measurement Label CH4 Status Label Waveform Memory Message Box Trigger Position CH3 Status Label Run/Stop Label CH2 Status Label English Horizontal Position CH1 Status Label Trigger Type Function Navigation Trigger Source...

  • Page 30: To Prepare For Use

    Figure 4 To Connect to AC Power To Connect to the Display and the Control Device DS8000-R series does not have an LCD display or monitor. To set the parameters and view the measurement results, you need to connect it to an external control and display device.

  • Page 31: Turn-On Checkout

    Connect the oscilloscope to the network, then input the IP address of the oscilloscope into the address bar of the browser of your computer. The RIGOL web control interface is displayed. Click Web Control to enter the English web control page. Then you can view the display of the real-time interface of oscilloscope.

  • Page 32: To Set The System Language

    To Connect the Probe RIGOL provides the passive probe and the active probe (required to be purchased by yourself if necessary) for DS8000-R series. For specific probe models, please refer to DS8000-R Series Datasheet. For detailed technical information of the probes, please refer to the corresponding Probe User Guide.

  • Page 33: Function Inspection

    RIGOL Connect the active probe: Take RP7150 (active differential probe) as an example. Connect the probe head to the preamp of the active probe, as shown in Figure 6. English Figure 6 To Connect the Probe Head to the Preamp of the Active Probe Connect the other end of the preamp to an analog channel input terminal of the oscilloscope on the front panel, as shown in Figure 7.
  • Page 34 RIGOL Default, then a prompt message "Restore default settings?" is displayed. Click OK to restore the instrument to its factory default settings. Connect the ground alligator clip of the probe to the "Ground Terminal" as shown in Figure 8 below.

  • Page 35: Probe Compensation

    RIGOL WARNING To avoid electric shock when using the probe, please make sure that the insulated wire of the probe is in good condition and do not touch the metallic part of the probe when the probe is connected to high voltage source.

  • Page 36: Rectangle Drawing

    RIGOL Click the close button at the upper-right corner of the message box to ⚫ close the prompt window. Click other windows on the touch screen and operate on the windows. ⚫ Double-click the left mouse button to stop the recording/playing of the ⚫...
  • Page 37 RIGOL English Figure 11 Rectangle Drawing Select "Trigger zone A": ⚫ Draw the region for Trigger zone A; ➢ Open Trigger zone A: ➢ Open the "Zone Trigger" menu. ➢ Select "Trigger zone B": ⚫ Draw the region for Trigger zone B;...

  • Page 38: Parameter Setting Method

    For details about menu operation through Web Control, we will illustrate it in relevant chapters if necessary. Parameter Setting Method You can set the parameters of DS8000-R series through the Web Control or the externally connected display device/mouse/keyboard. The common parameter setting method is as follows:...

  • Page 39: To Use The Built-In Help System

    RIGOL Delete the parameter value that has been input. ⚫ Set the parameter to a maximum or minimum value (sometimes, the ⚫ maximum or minimum value are the specified one for the current state). Set the parameter to a default value.

  • Page 40: Fuse Replacement

    RIGOL After opening the help interface, you can click the desired help option to get its help information in the "Help Display Area". Fuse Replacement English If you need to replace the fuse, use only the specified fuse (AC 250V, T3.15A;...

  • Page 41: Remote Control

    RIGOL Remote Control DS8000-R series digital oscilloscope can be connected to the PC via the USB, LAN, or GPIB interface to set up communication and realize remote control through the PC. The remote control can be realized by using SCPI (Standard Commands for Programmable Instruments) commands.
