ELECTIVE ELEMENTS - WORKSURFACES
ENGLISH
ELECTIVE ELEMENTS - PLANS DE TRAVAIL
FRANÇAIS
ELECTIVE ELEMENTS - SUPERFICIES DE TRABAJO
ESPAÑOL
SOCK TOP
PLATEAU TYPE SOCQUETTE
PLANCHA TIPO ENCHUFE
GAP
SCOOP TOP
PLATEAU TYPE CUILLER
PLANCHA TIPO CUCHARON
Tools
Outils
Herramientas

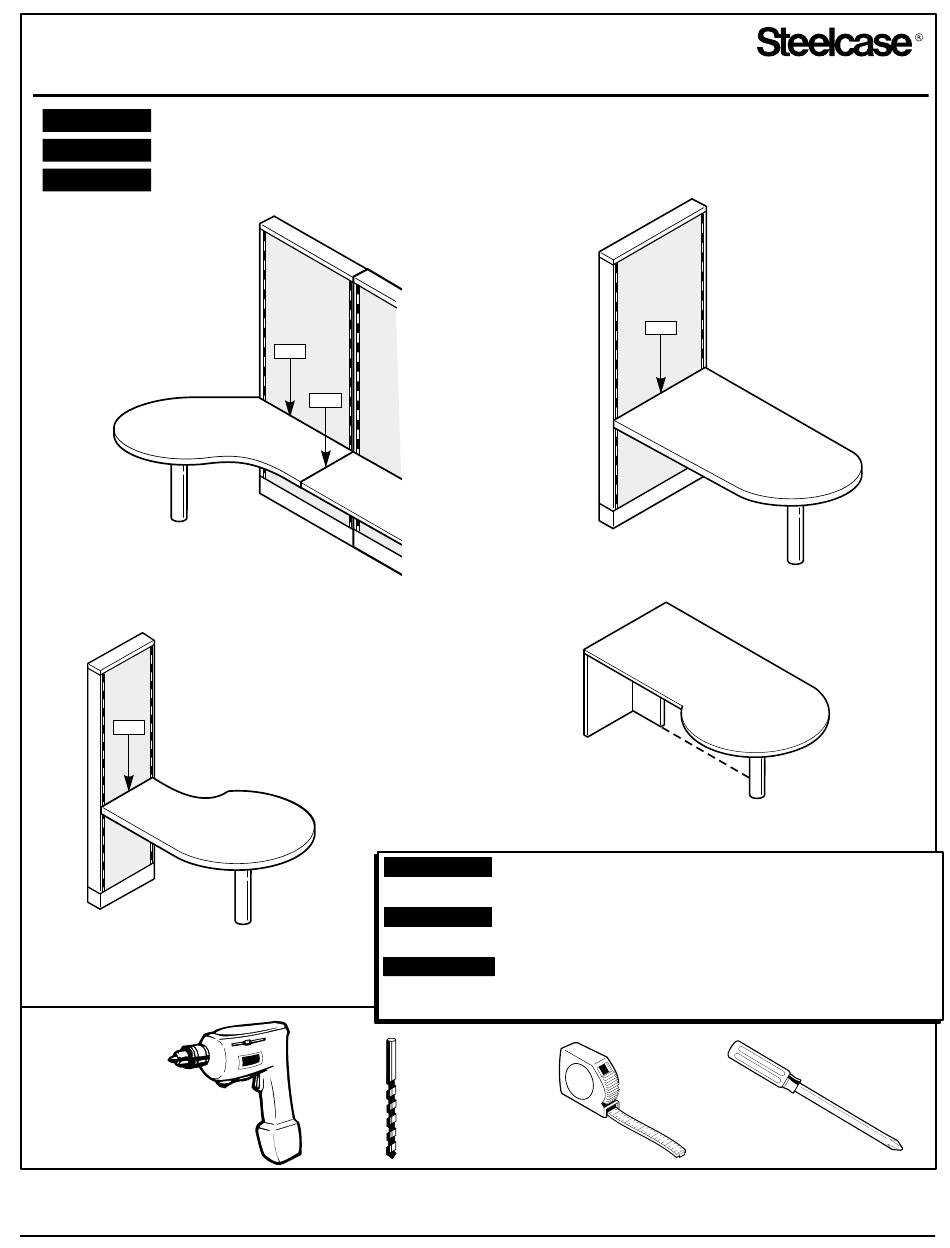

Assembly Directions
Consignes de montage
Instrucciones para el ensamblaje
GAP
GAP
IMPORTANT:
IMPORTANT:
IMPORTANTE:
1/8"
(3.1 mm)
Printed in U.S.A.
Imprimé aux États-Unis d'Amérique
Impreso en EE.UU.
GAP
BULLET-TOP
PLATEAU A BOUT ARRONDI
PLANCHA CON EXTREMO REDONDEADO
P-TOP WITH T-PANEL BASE
PLATEAU EN P AVEC UN PANNEAU DE BASE EN T
PLANCHA EN P CON BASE DE PANEL EN T
Be certain to maintain a 1/8" (3.2mm) gap between
worksurfaces and between worksurface and panel.
Pour installer des plans de travail bout-à-bout, et
aussi sur le panneau, il faut les écarter de 3,2 mm.
Asegure mantener un espacio de 3,2 mm entre las
superficies de trabajo y también entre la superfice de
trabajo y el panel.
P-Extension Top
Bullet-Top
P-Top
Sock Top
Scoop Top
Rev. C
