2. Installatie
1). Schakel de stroom uit
Om elektrische schokken en/of schade aan apparatuur te voorkomen
schakelt u de elektrische voeding voor installatie of onderhoud uit. Houdt
er rekening mee dat, zelfs als de elektrische voeding is uitgeschakeld, er
wat spanning in de draden kan achterblijven. Neem extra
voorzorgsmaatregelen om te voorkomen dat het apparaat per ongeluk
wordt ingeschakeld tijdens de installatie.

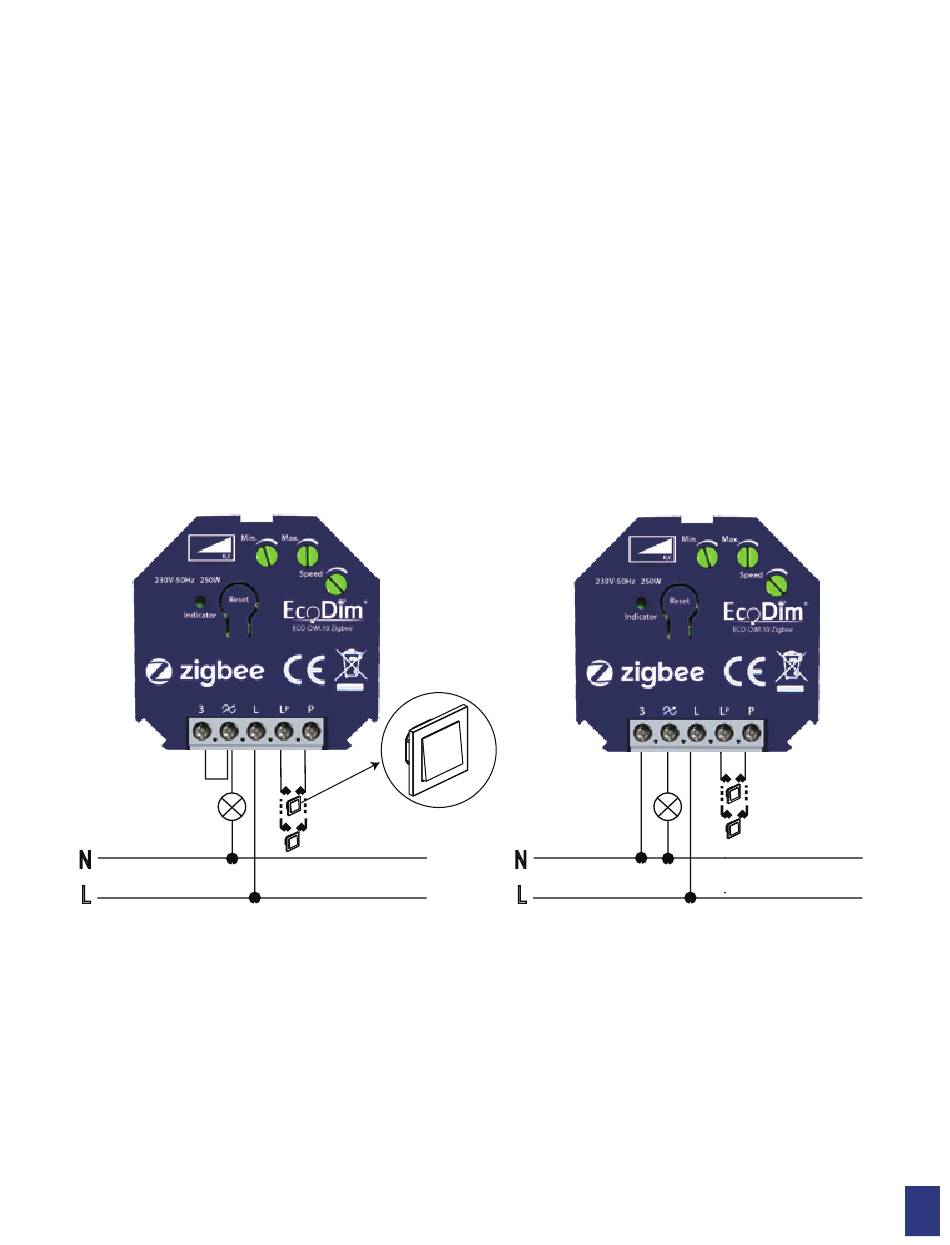

2).Sluit de dimmer precies aan volgens de onderstaande diagrammen.
Deze dimmer is geschikt voor 2-draads of 3-draads aansluiting. Houdt er
rekening mee dat indien de dimmer 2 draads wordt aangesloten
aansluiting "3"en de fase moeten worden aangesloten om stabiel
dimmen mogelijk te maken.
Trailing Edge
N
L
3). Schakel de stroom weer in
3. MIN/MAX instellen
Om de SMART dimmer optimaal te laten werken kunt u met de MIN en
MAX afstelling de lampen optimaal op de dimmer afstellen. Wanneer u
de MIN en MAX afstelling begint te draaien zal de dimmer uit zichzelf
naar het minimale en maximale lichtbereik gaan.
Niet geschikt voor standaard
wisselschakelaar. U dient hiervoor
een pulsschakelaar te gebruiken.
