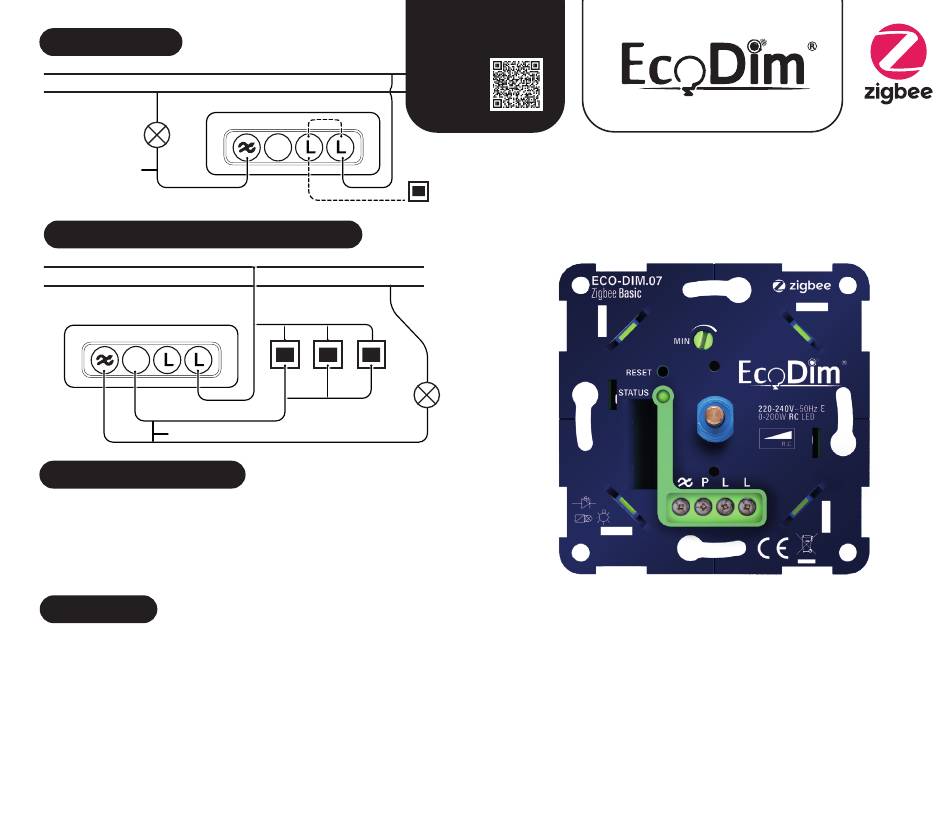

Aansluitschema
L draad
(Fasedraad, vaak bruin)
N draad
(Nuldraad, vaak blauw)
LED
LOAD
(Schakeldraad , vaak zwart)
Aansluitschema meerdere pulsdrukkers
L draad
(Fasedraad, vaak bruin)
N draad
(Nuldraad, vaak blauw)
DIMMER
P
(Schakeldraad , vaak zwart)
Min. lichtniveau instellen
Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer as zo ver
mogelijk naar links (minimale lichtoutput). Gaan de lampen knipperen? Draai dan met een
schroevendraaier de MIN potmeter langzaam naar rechts voor stabiel licht. Is het licht
al stabiel? Draai de MIN dan langzaam naar links voor een nog betere dimbaarheid, tot
net vóór het punt dat de lampen gaan knipperen. Dat is de beste dimbaarheid van de led
lampen.
Specificaties
Aansluitvoltage:
220-240 VAC 50Hz
Frequentie:
2,4 GHz, 868 / 915 MHz
Dimtechniek:
Fase afsnijding (R,C Trailing Edge)
Dimbare led lampen:
0-200W Trailing (R,C)
Lampen met elektronische trafo's:
10-300W
Halogeen- en gloeilampen:
10-300W
•
Geschikt voor zowel retrofit lampen lampen als nieuwe installaties.
•
Tweedraadsaansluiting - geen nuldraad nodig.
•
Soft start systeem voor langere levensduur van de led lamp.
•
Ingebouwde beveiliging voor temperatuurprotectie en overbelasting.
DIMMER
P
Doorlussing mogelijk naar naastgelegen
stopcontact/schakelaar.
LED
LOAD
NL
Handleiding
ECO-DIM.07 Zigbee
Basic
Led dimmer fase afsnijding/trailing edge
Let op:
•
Dit is een tweedraadsdimmer en deze dient aangesloten te worden zoals onder het
kopje 'Aansluitschema' staat weergegeven.
•
Het installeren van de dimmer op een netstroom van 230V dient te worden
uitgevoerd door een gediplomeerd vakman, rekening houdend met de nationale
voorschriften. Zorg bij alle werkzaamheden dat de elektriciteit is uitgeschakeld.
•
U kunt niet meer dan één dimmer parallel aansluiten. Om vervolgens vanuit twee
punten dezelfde lading te bedienen.
•
Dimmer is niet geschikt voor gewikkelde/magnetische of kerntrafo's.
EcoDim B.V.
Hierbij verklaren wij, EcoDim B.V., dat dit product conform is met
Dr. Huber Noodtstraat 89
7001 DV, Doetinchem, Netherlands
(Imported by NJ Trading B. V .)
De volledige tekst van de EU-conformiteitsverklaring kan worden
Made in China
Vereenvoudigde EU-Conformiteitsverklaring:
de richtlijnen die vanuit de Europese Unie gelden.
geraadpleegd op het volgende internetadres:
https://www.ecodim.nl/nl/service/ecodim-certificering
