EcoDim ECO-DIM.13 Zigbee Manual

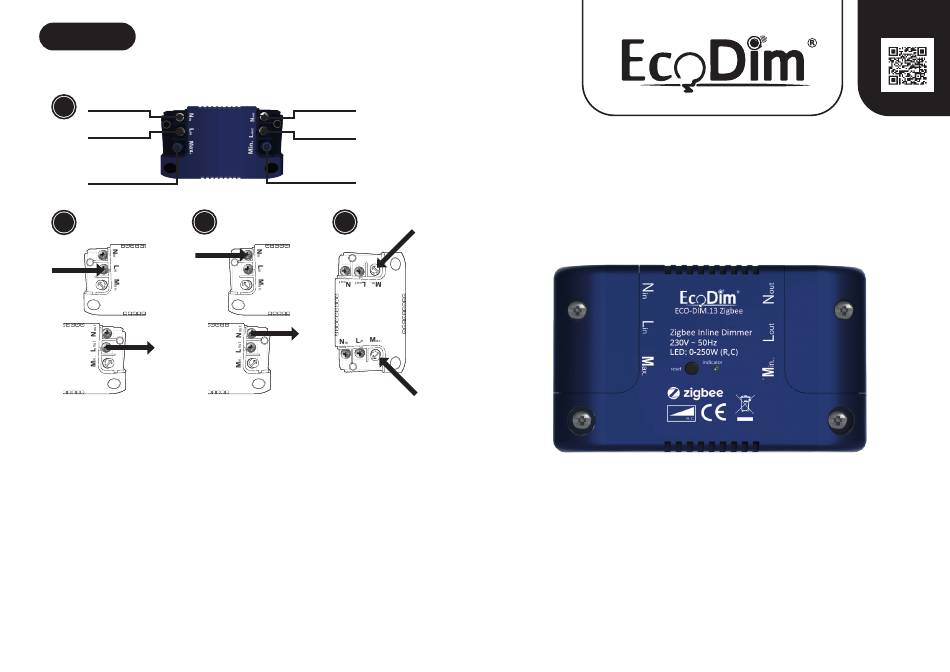

Installatie
2-draadsverbinding
1
N draad
L draad
MAX-meter
2 3
N
L
L
Stap 1
Zorg er altijd voor dat de elektriciteit is uitgeschakeld tijdens de installatie. Sluit vervolgens de
stroomdraden aan zoals aangegeven onder "Installatie" .
Stap 2
Laat de fasedraad (L) doorlopen door deze aan te sluiten op de L in- en L out-poorten.
Stap 3
Laat de neutrale draad (N) doorlopen door deze aan te sluiten op de N in- en N out-poorten.
Stap 4
Schakel de elektriciteit weer in. Zet de aangesloten lampen aan met behulp van de App. Stel
nu de MIN & MAX in zoals weergegeven onder 'Min. instellen van het lichtniveau' en 'Max.
instellen van het lichtniveau' .
N draad
L draad
Min-meter
4
N
Handleiding
ECO-DIM.13 ZIGBEE
Led inline Zigbee dimmer
(fase afsnijding) (R,C)
Let op:
• Deze inline dimmer dient te worden aangesloten zoals aangegeven onder het kopje
'Aansluitschema' .
• Installatie van de dimmer op een 230V-net dient te worden uitgevoerd door een ge-
kwalificeerde vakman, rekening houdend met de nationale voorschriften. Zorg ervoor
dat de elektriciteit tijdens alle werkzaamheden is uitgeschakeld.
• Er mag niet meer dan één dimmer parallel worden geschakeld.
EcoDim B.V.
Hierbij verklaren wij, EcoDim B.V., dat dit product conform is met
Dr. Huber Noodtstraat 89
7001 DV, Doetinchem, Netherlands
(Imported by NJ Trading B. V .)
De volledige tekst van de EU-conformiteitsverklaring kan worden
Made in China
Vereenvoudigde EU-Conformiteitsverklaring:
de richtlijnen die vanuit de Europese Unie gelden.
geraadpleegd op het volgende internetadres:
https://www.ecodim.nl/nl/service/ecodim-certificering
NL
WWW.ECODIM.NL
