Trailing Edge
USER MANUAL
Smart LED dimmer Zigbee 250W
Eco-Dim.10 Zigbee

Advertisement

loading
Need help?

Need help?

Do you have a question about the Eco-Dim.10 Zigbee and is the answer not in the manual?

Questions and answers

Related Manuals for EcoDim Eco-Dim.10 Zigbee

Summary of Contents for EcoDim Eco-Dim.10 Zigbee

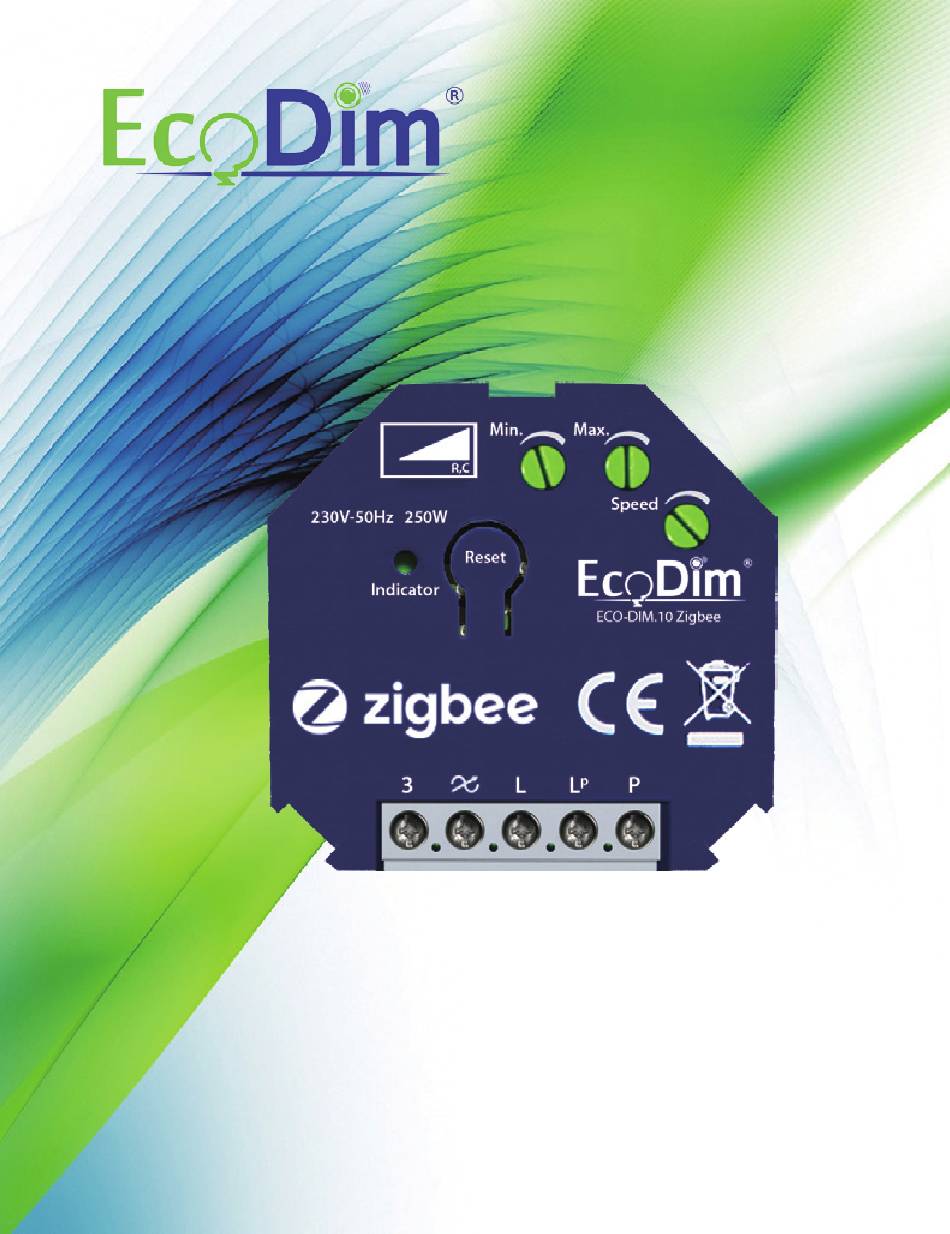

  • Page 1 Trailing Edge USER MANUAL Smart LED dimmer Zigbee 250W Eco-Dim.10 Zigbee...
  • Page 2 Please Read this manual Carefully before installation. Important! • It is dangerous if people without proper training work on an electrical installation! • There may be a dangerous voltage at the output of the dimmer! • When working on the wiring always switch off the mains voltage. Failure to observe this warning may result in death or seriour injury! •...
  • Page 3 ENGLISH Manual............Nederlandse Handleiding..........Deutsches Handbuch........... INDEX(Zigbee Info & Commands).......

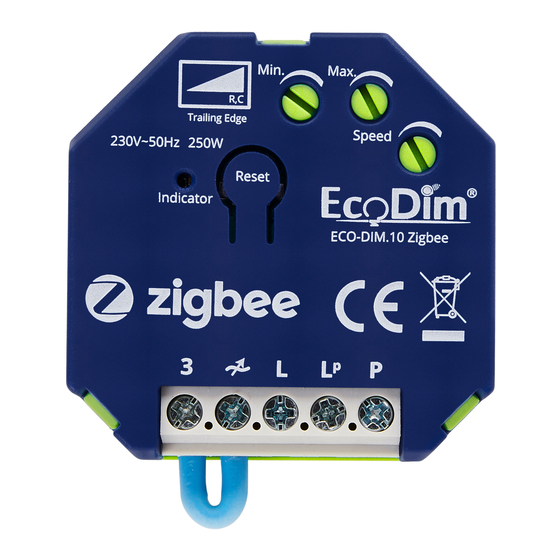

  • Page 4 Smart Dimmer Module 250W LED Item NO. Eco-Dim.10 Zigbee Min. Setting To set the minimum light level. Max. Setting To set the maximum light level. Trailing Edge Dimming Speed. Setting To set dimming speed. LED Indicator Indicates resets and when the dimmer is...

  • Page 5: Specifications

    1. Specifications Input voltage 230 Vac, 50Hz Power (load) 250W LED 250W Halogen light bulbs Suitable for Led-, halogen-, incandescent bulbs R,C Phase cut Type dimmer Working temperature 40 °C Operation Push Dimming by Momentary Switch Dimensions 45.1*45.1*19.8mm Weight 35.4g...

  • Page 6: Installation

    2. Installation 1). Turn off the power To prevent electrical shock and/or equipment damage, disconnect electrical power at the main fuse or circuit breaker before installation and maintenance. Be aware that even if the circuit breaker is off, some voltage may remain in the wires —...
  • Page 7 MIN adjustment: Switch on the lights, insert a screwdriver in MIN and turn to the left. When the light becomes unsteady, turn slightly back to the right so that the light remains steady. MAX adjustment: Switch on the lights, insert a screwdriver in MAX and turn to the right.
  • Page 8 2). Inclusion to a Zigbee Network Step 1. Remove the device from the previous Zigbee network in case it has been added to, otherwise pairing mode will fail. Trailing Edge Step 3. The indicator Step 2. Double will start blinking blue Press the reset and stay solid for 10S button.
  • Page 9 4) TouchLink Step 1. Press the Step 2. The indicator reset button for 4 will start blinking green times. and stay solid for 10s Trailing Edge when pairing is succeded. Time out Step 4. The light will 15mins. blink 10 times when Touchlink succeded.
  • Page 10 Smart Dimmer Module 250W LED Item nr. Eco-Dim.10 Zigbee MIN afstelling Hiermee kunt u het minimale lichtniveau instellen. MAX afstellen Hiermee kunt u het maximale lichtniveau instellen. Trailing Edge Instelling dimsnelheid Hiermee kunt u de dimsnelheid instellen. LED lampje/indicator Het led lampje zal in een bepaalde kleur beginnen te knipperen wanneer deze in reset- of koppelstand staat.
  • Page 11 1. Specificaties Input voltage 220-240 Vac, 50Hz Input voltage 250W LED 250W Halogeen- gloeilampen Geschikte lading Led-,halogeen-, gloeilampen Type dimmer R,C Fase afsnijding Werkbare temperatuur 40 °C Bediening Via pulsschakelaar Afmeting 45.1*45.1*19.8mm Gewicht 35.4g...
  • Page 12 2. Installatie 1). Schakel de stroom uit Om elektrische schokken en/of schade aan apparatuur te voorkomen schakelt u de elektrische voeding voor installatie of onderhoud uit. Houdt er rekening mee dat, zelfs als de elektrische voeding is uitgeschakeld, er wat spanning in de draden kan achterblijven. Neem extra voorzorgsmaatregelen om te voorkomen dat het apparaat per ongeluk wordt ingeschakeld tijdens de installatie.
  • Page 13 MIN instellen: Zet de lampen aan. Wanneer de lampen aan staan, zet u een schroevendraaier in de MIN en draait u naar links. Wanneer het licht onstabiel wordt, dan draait u iets terug naar rechts zodat het licht stabiel blijft. MAX instellen: Zet de lampen aan.
  • Page 14 2). Koppelen aan een Zigbee netwerk Stap 1. Verwijder het apparaat uit het vorige Zigbee-netwerk als het al is toegevoegd, anders mislukt de koppelingsmodus. Trailing Edge Stap 3. Het led Druk twee Stap 2. lampje begint blauw keer op de te knipperen en blijft resetknop.
  • Page 15 4) TouchLink Stap 1. Druk 4 keer Stap 2. Het op de resetknop. indicatielampje begint te knipperen en blijft 10 seconden groen Trailing Edge branden wanneer het Stap 4. Het lampje koppelen is gelukt. Time knippert 10 keer out 15 minuten. wanneer TouchLink geslaagd is.
  • Page 16 Smart Dimmer Modul 250W LED Art.-Nr. Eco-Dim.10 Zigbee MIN-Einstellung Zum Einstellen der minimalen Helligkeit MAX-Einstellung Zum Einstellen der maximalen Helligkeit. Trailing Edge Einstellung der Dimmgeschwindigkeit Um die Dimmgeschwidigkeit einzustellen. LED-Anzeige Leuchtet auf, wenn der Reset durchgeführt wurde und wenn sich der Dimmer im Pairing-Modus befindet.

  • Page 17: Spezifikationen

    1. Spezifikationen Eingangsspannung 230 Vac, 50Hz Anschlussleistung 250 W LED 250 W Halogen-Glühlampen Anschlussleistung Led-, Halogen-Glühlampen, Glühlampen Dimmertyp R,C Phasenabschnitt Betriebstemperatur 40 °C Bedienung Momentschalter Abmessungen 45.1*45.1*19.80mm Gewicht 35,4g...
  • Page 18 2. Installation 1). Schalten Sie die Stromversorgung aus Trennen Sie vor der Installation und Wartung die Stromversorgung an der Hauptsicherung oder am Leistungsschalter, um Stromschläge und / oder Geräteschäden zu vermeiden. Beachten Sie, dass auch bei ausgeschaltetem Leistungsschalter möglicherweise noch Spannung in den Kabeln verbleibt.
  • Page 19 MIN-Einstellung: Macht das Licht an. Wenn die Lampen eingeschaltet sind, den MIN-Knopf mit einem Schraubenzieher entgegen dem Uhrzeigersinn drehen. Sobald das Licht instabil wird, den Schraubenzie- her leicht im Uhrzeigersinn zurückdrehen, bis das Licht wieder stabil leuchtet. MAX-Einstellung: Macht das Licht an. Wenn die Lampen eingeschaltet sind, den MAX-Knopf mit einem Schraubenzieher im Uhrzeigersinn drehen.
  • Page 20 2). Stellen Sie eine Verbindung zu einem ZigBee-Netzwerk her Schritt 1. Entfernen Sie das Gerät aus dem vorherigen ZigBee-Netzw- erk, falls es bereits hinzugefügt wurde. Andernfalls schlägt der Pairing-Modus fehl. Schritt 3. Das LED-Licht beginnt blau zu blinken und Trailing Edge bleibt 10 Sekunden Schritt 2.
  • Page 21 4) TouchLink Schritt 1. Drücken Schritt 2. Die Sie die Reset-Taste Anzeigelampe beginnt viermal. grün zu blinken und Trailing Edge leuchtet 10 Sekunden lang, wenn das Pairing Schritt 4. Das Licht erfolgreich ist, 15 blinkt 10 Mal, wenn Minuten TouchLink Zeitüberschreitung.
  • Page 22 Index- Zigbee Clusters the device supports 1) Input Cluster - 0x0000: Basic - 0x0003: Identify - 0x0004: Groups - 0x0005: Scenes - 0x0006: On/off - 0x0008: Level Control - 0x0b05: Diagnostics 2) Output Cluster - 0x0019: OTA...
