ÉTAPE 2
ÉCHELLE EXTÉRIEURE

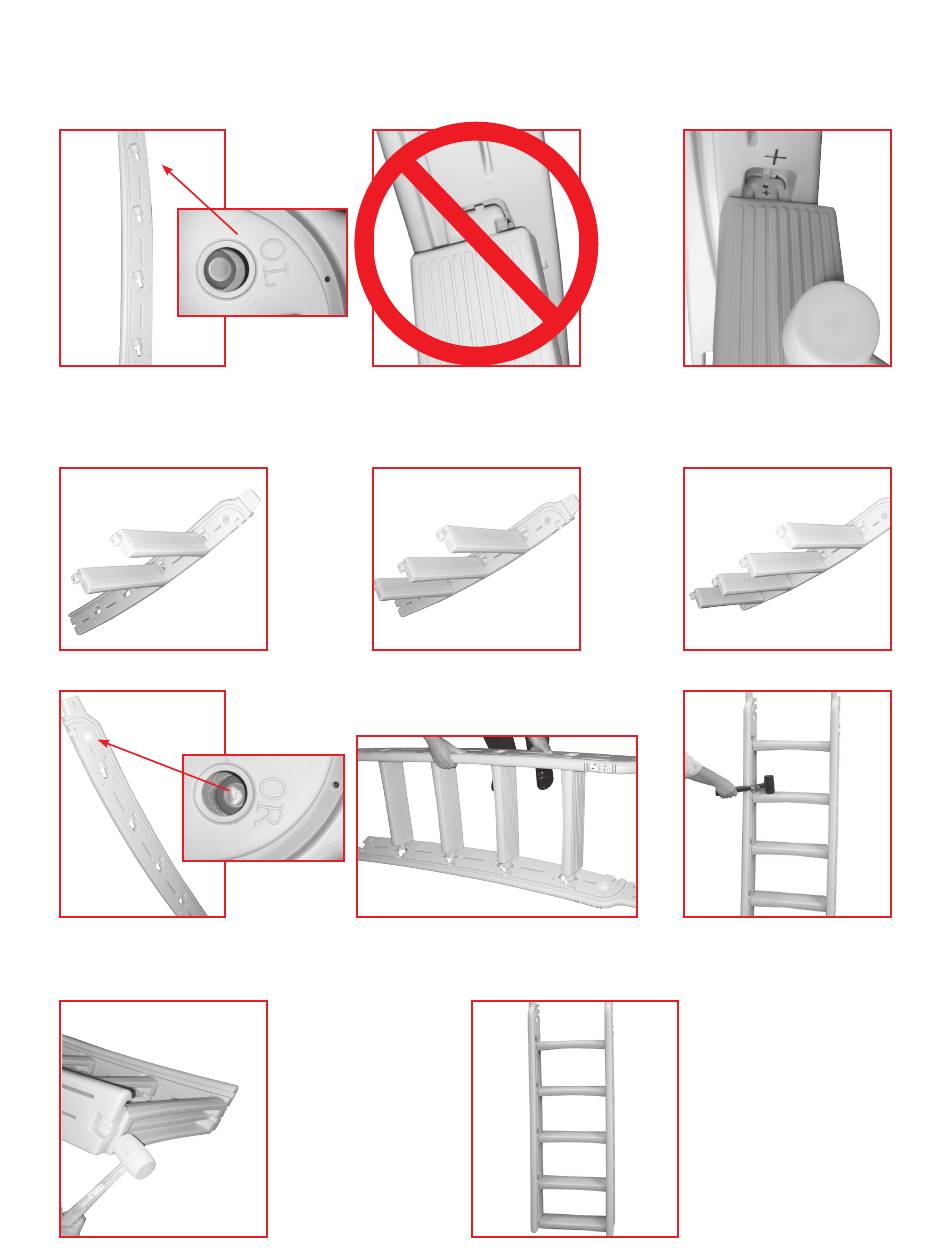

No 1 : Poser le montant
OL sur une surface plane.
Nos 3 à 5 : Poser 3 autres échelons, pour un total de 4. Voir illustrations ci-dessus.
No 6 : Poser le montant OR sur
une surface plane.
4
Outils nécessaires :
Pièces nécessaires :
1 - montant extérieur gauche (portant la marque OL sur le dessus)
1 - montant intérieur droit (portant la marque OR sur le dessus)
5 - échelons
Erreur de montage. Ne
pas obstruer la glissière.
No 7 : Soulever ou basculer, puis
aligner les tenons pour les insérer
dans les mortaises du montant.
No 9 : Poser le
dernier échelon.
REMARQUE : Le
dernier échelon
n'est pas de
niveau avec les
montants de
l'échelle.
Maillet en caoutchouc
No 2 : Bon montage.
Frapper doucement pour
bien enfoncer. Noter que la
glissière n'est pas obstruée.
No 8 : Frapper doucement
les 4 échelons pour bien
les enfoncer.
No 10 : Échelle
extérieure
entièrement
assemblée.
