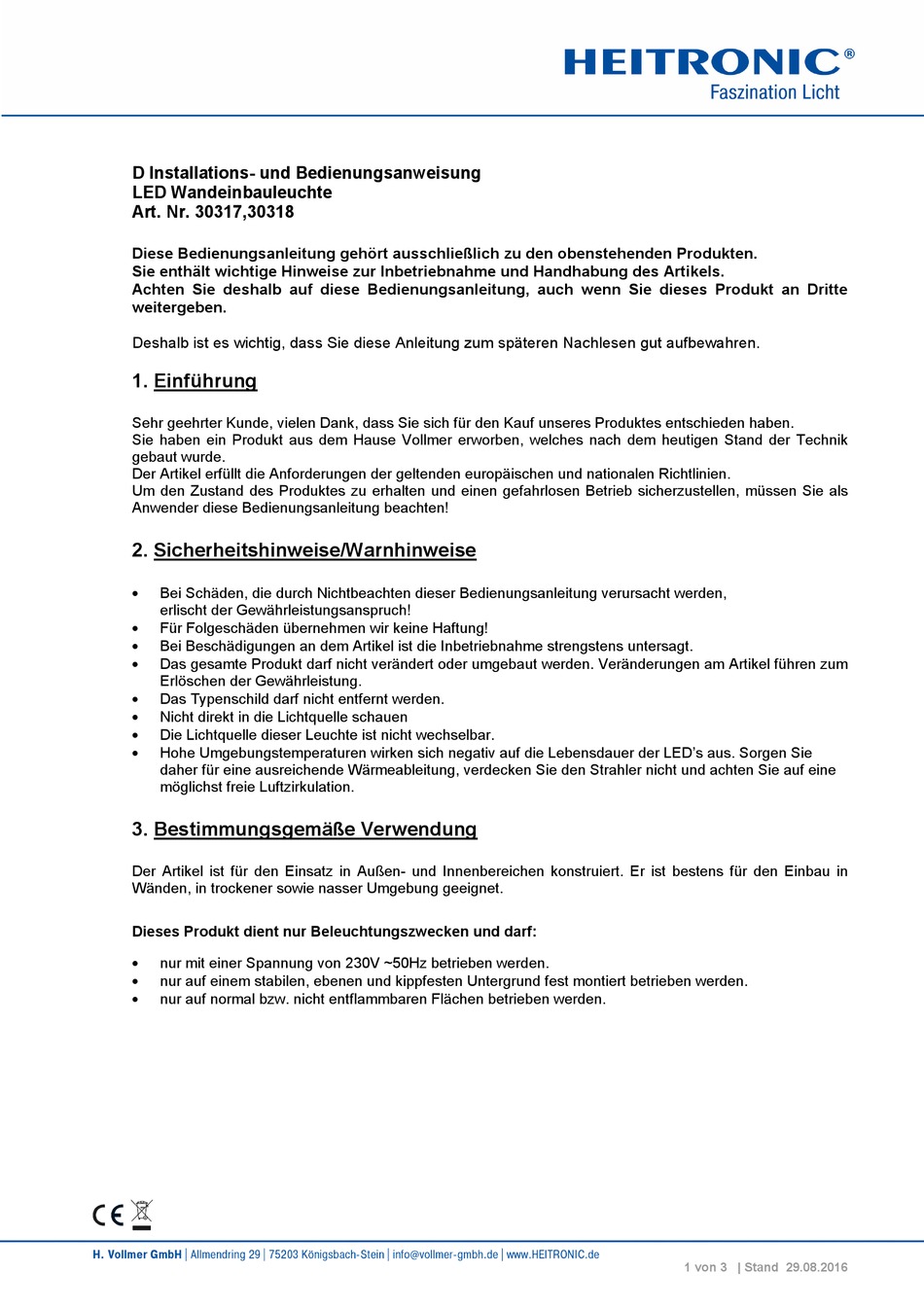

D Installations- und Bedienungsanweisung
LED Wandeinbauleuchte
Art. Nr. 30317,30318
Diese Bedienungsanleitung gehört ausschließlich zu den obenstehenden Produkten.
Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung des Artikels.
Achten Sie deshalb auf diese Bedienungsanleitung, auch wenn Sie dieses Produkt an Dritte
weitergeben.
Deshalb ist es wichtig, dass Sie diese Anleitung zum späteren Nachlesen gut aufbewahren.
1. Einführung
Sehr geehrter Kunde, vielen Dank, dass Sie sich für den Kauf unseres Produktes entschieden haben.
Sie haben ein Produkt aus dem Hause Vollmer erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.
Der Artikel erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
2. Sicherheitshinweise/Warnhinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt der Gewährleistungsanspruch!
Für Folgeschäden übernehmen wir keine Haftung!
Bei Beschädigungen an dem Artikel ist die Inbetriebnahme strengstens untersagt.
Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen am Artikel führen zum
Erlöschen der Gewährleistung.
Das Typenschild darf nicht entfernt werden.
Nicht direkt in die Lichtquelle schauen
Die Lichtquelle dieser Leuchte ist nicht wechselbar.
Hohe Umgebungstemperaturen wirken sich negativ auf die Lebensdauer der LED's aus. Sorgen Sie
daher für eine ausreichende Wärmeableitung, verdecken Sie den Strahler nicht und achten Sie auf eine
möglichst freie Luftzirkulation.
3. Bestimmungsgemäße Verwendung
Der Artikel ist für den Einsatz in Außen- und Innenbereichen konstruiert. Er ist bestens für den Einbau in
Wänden, in trockener sowie nasser Umgebung geeignet.
Dieses Produkt dient nur Beleuchtungszwecken und darf:
nur mit einer Spannung von 230V ~50Hz betrieben werden.
nur auf einem stabilen, ebenen und kippfesten Untergrund fest montiert betrieben werden.
nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.
1 von 3 | Stand 29.08.2016

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 30317 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Heitronic 30317

  • Page 1 D Installations- und Bedienungsanweisung LED Wandeinbauleuchte Art. Nr. 30317,30318 Diese Bedienungsanleitung gehört ausschließlich zu den obenstehenden Produkten. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung des Artikels. Achten Sie deshalb auf diese Bedienungsanleitung, auch wenn Sie dieses Produkt an Dritte weitergeben.
  • Page 2: Installation/Inbetriebnahme

    4. Vor der Installation/Inbetriebnahme  Der Artikel darf nur außerhalb der Verpackung betrieben werden.  Nehmen Sie den Artikel vorsichtig aus der Verpackung.  Bevor Sie den Artikel in Betrieb nehmen, versichern Sie sich, dass dieser auf dem Transportweg nicht beschädigt wurde.
  • Page 3: Technische Daten

    Leuchte über den Wandschalter eingeschaltet?  Kontrolle der angeschlossenen Leitungen 7. Technische Daten Schutz- Schutz- Artikel Anschluss LED-Strahler klasse 30317 230V, ~50Hz 3W, ca. 145lm, 2700K, Ø 80mm IP 64 30318 230V, ~50Hz 3W, ca. 145lm, 2700K, 80x80mm IP 64 8. Pflege ...
  • Page 4: Safety Instructions / Warnings

    GB Installation and Operating Instructions LED sidelight Art. No. 30317,30318 These operating instructions refer exclusively to the above products. They contain important information for the start-up and handling of the product. Therefore pay attention to these operating instructions, even if you pass this product on to third parties.
  • Page 5 4. Before Installation/Commissioning  The product must only be used outside its packaging.  Take the product carefully out of the packaging.  Make sure that the product has not been damaged during transport before putting it into operation. You must not use the product if there is any damage to electrical parts.
  • Page 6: Technical Data

    7. Technical Data Protec- Protec- Article Port LED spotlight tion tion Type Class 30317 230V, ~50Hz 3W, approx. 145lm, 2700K, Ø 80mm IP 64 30318 230V, ~50Hz 3W, approx. 145lm, 2700K, 80x80mm IP 64 8. Care  Disconnect the entire product from the mains first before cleaning or maintaining the product.
  • Page 7: Utilisation Conforme

    F Instructions d'installation et de service « side light » à LED Réf. art. 30317,30318 Le présent mode d'emploi fait exclusivement partie du produit susmentionné. Il contient d'importantes consignes pour la mise en service et la manipulation de l'article. Il convient donc de respecter le présent mode d'emploi, même si vous transmettez ce produit à...
  • Page 8: Installation/Mise En Service

    4. Avant l'installation/la mise en service  L'article doit uniquement être mis en service en dehors de son emballage.  Ôtez l'article de l'emballage avec précaution.  Avant de mettre en service l'article, assurez-vous que celui-ci n'a pas été endommagé pendant le transport.
  • Page 9: Données Techniques

    7. Données techniques Classe Indice de Article Raccordement Projecteur à LED protec- protec- tion tion 30317 230V, ~50Hz 3W, env. 145lm, 2700K, Ø 80mm IP 64 30318 230V, ~50Hz 3W, env. 145lm, 2700K, 80x80mm IP 64 8. Entretien  Mettez d'abord le produit intégral hors tension avant d'entreprendre des tâches de nettoyage et d'entretien sur celui-ci.
  • Page 10: Reglementair Gebruik

    NL Installatie- en gebruiksaanwijzing LED-sidelight Art.-nr. 30317,30318 Deze gebruiksaanwijzing behoort uitsluitend tot het bovenstaande product. Ze bevat belangrijke informatie over de ingebruikname en hantering van het artikel. Neem daarom deze gebruiksaanwijzing in acht, ook wanneer u het product aan derden doorgeeft.
  • Page 11 4. Vóór de installatie/ingebruikname  Het artikel mag alleen buiten de verpakking worden gebruikt.  Neem het artikel voorzichtig uit de verpakking.  Voordat u het artikel in gebruik neemt, moet u controleren of het tijdens het transport niet beschadigd is. Bij beschadiging aan de elektrische delen mag het artikel niet gebruikt worden.
  • Page 12: Technische Gegevens

    7. Technische gegevens Bescher Bescher Artikel Aansluiting LED-spotlamp mings- mings- soort klasse 30317 230V, ~50Hz 3W, ca. 145lm, 2700K, Ø 80mm IP 64 30318 230V, ~50Hz 3W, ca. 145lm, 2700K, 80x80mm IP 64 8. Onderhoud  Schakel eerst het gehele product spanningsvrij voordat u reinigings- of onderhoudswerkzaamheden aan het product uitvoert.

This manual is also suitable for:

30318
