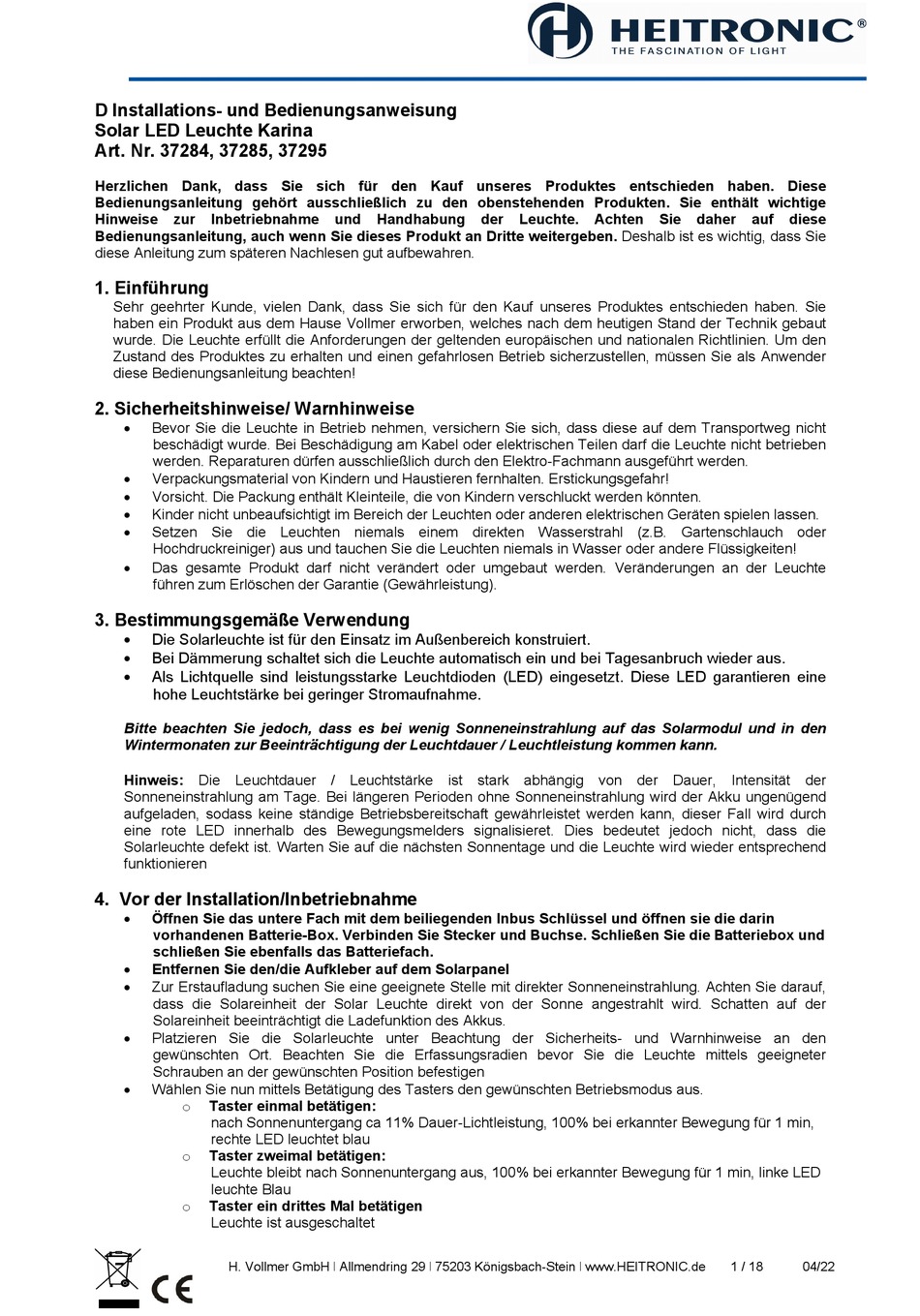

D Installations- und Bedienungsanweisung
Solar LED Leuchte Karina
Art. Nr. 37284, 37285, 37295
Herzlichen Dank, dass Sie sich für den Kauf unseres Produktes entschieden haben. Diese
Bedienungsanleitung gehört ausschließlich zu den obenstehenden Produkten. Sie enthält wichtige
Hinweise zur Inbetriebnahme
Bedienungsanleitung, auch wenn Sie dieses Produkt an Dritte weitergeben. Deshalb ist es wichtig, dass Sie
diese Anleitung zum späteren Nachlesen gut aufbewahren.
1. Einführung
Sehr geehrter Kunde, vielen Dank, dass Sie sich für den Kauf unseres Produktes entschieden haben. Sie
haben ein Produkt aus dem Hause Vollmer erworben, welches nach dem heutigen Stand der Technik gebaut
wurde. Die Leuchte erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Um den
Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender
diese Bedienungsanleitung beachten!
2. Sicherheitshinweise/ Warnhinweise

Bevor Sie die Leuchte in Betrieb nehmen, versichern Sie sich, dass diese auf dem Transportweg nicht
beschädigt wurde. Bei Beschädigung am Kabel oder elektrischen Teilen darf die Leuchte nicht betrieben
werden. Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.

Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!

Vorsicht. Die Packung enthält Kleinteile, die von Kindern verschluckt werden könnten.

Kinder nicht unbeaufsichtigt im Bereich der Leuchten oder anderen elektrischen Geräten spielen lassen.

Setzen Sie die Leuchten niemals einem direkten Wasserstrahl (z.B. Gartenschlauch oder
Hochdruckreiniger) aus und tauchen Sie die Leuchten niemals in Wasser oder andere Flüssigkeiten!

Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen an der Leuchte
führen zum Erlöschen der Garantie (Gewährleistung).
3. Bestimmungsgemäße Verwendung

Die Solarleuchte ist für den Einsatz im Außenbereich konstruiert.

Bei Dämmerung schaltet sich die Leuchte automatisch ein und bei Tagesanbruch wieder aus.

Als Lichtquelle sind leistungsstarke Leuchtdioden (LED) eingesetzt. Diese LED garantieren eine
hohe Leuchtstärke bei geringer Stromaufnahme.
Bitte beachten Sie jedoch, dass es bei wenig Sonneneinstrahlung auf das Solarmodul und in den
Wintermonaten zur Beeinträchtigung der Leuchtdauer / Leuchtleistung kommen kann.
Hinweis: Die Leuchtdauer / Leuchtstärke ist stark abhängig von der Dauer, Intensität der
Sonneneinstrahlung am Tage. Bei längeren Perioden ohne Sonneneinstrahlung wird der Akku ungenügend
aufgeladen, sodass keine ständige Betriebsbereitschaft gewährleistet werden kann, dieser Fall wird durch
eine rote LED innerhalb des Bewegungsmelders signalisieret. Dies bedeutet jedoch nicht, dass die
Solarleuchte defekt ist. Warten Sie auf die nächsten Sonnentage und die Leuchte wird wieder entsprechend
funktionieren
4. Vor der Installation/Inbetriebnahme

Öffnen Sie das untere Fach mit dem beiliegenden Inbus Schlüssel und öffnen sie die darin
vorhandenen Batterie-Box. Verbinden Sie Stecker und Buchse. Schließen Sie die Batteriebox und
schließen Sie ebenfalls das Batteriefach.

Entfernen Sie den/die Aufkleber auf dem Solarpanel

Zur Erstaufladung suchen Sie eine geeignete Stelle mit direkter Sonneneinstrahlung. Achten Sie darauf,
dass die Solareinheit der Solar Leuchte direkt von der Sonne angestrahlt wird. Schatten auf der
Solareinheit beeinträchtigt die Ladefunktion des Akkus.

Platzieren Sie die Solarleuchte unter Beachtung der Sicherheits- und Warnhinweise an den
gewünschten Ort. Beachten Sie die Erfassungsradien bevor Sie die Leuchte mittels geeigneter
Schrauben an der gewünschten Position befestigen


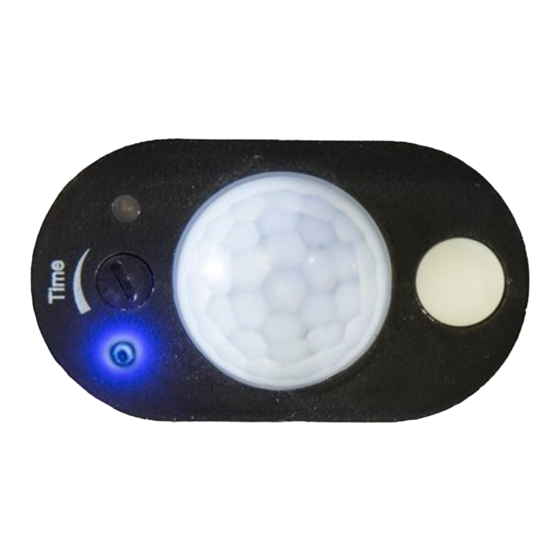

Wählen Sie nun mittels Betätigung des Tasters den gewünschten Betriebsmodus aus.
Taster einmal betätigen:
o
nach Sonnenuntergang ca 11% Dauer-Lichtleistung, 100% bei erkannter Bewegung für 1 min,
rechte LED leuchtet blau
Taster zweimal betätigen:
o
Leuchte bleibt nach Sonnenuntergang aus, 100% bei erkannter Bewegung für 1 min, linke LED
leuchte Blau
Taster ein drittes Mal betätigen
o
Leuchte ist ausgeschaltet
H. Vollmer GmbH ǀ Allmendring 29 ǀ 75203 Königsbach-Stein ǀ www.HEITRONIC.de
und Handhabung der Leuchte. Achten Sie daher auf diese
1 / 18 04/22
