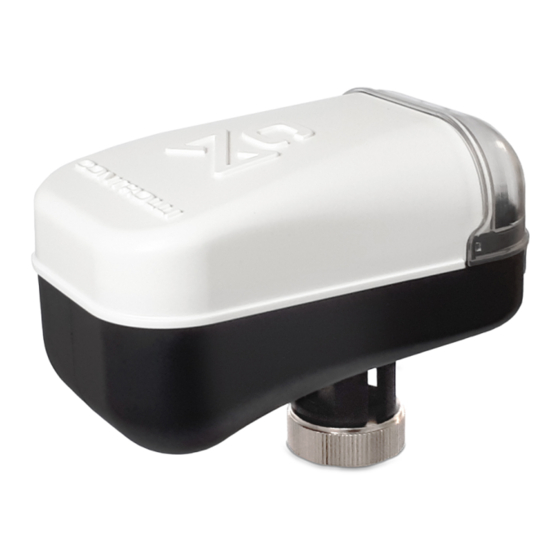

Servocomando Modulante
Modulating Actuator

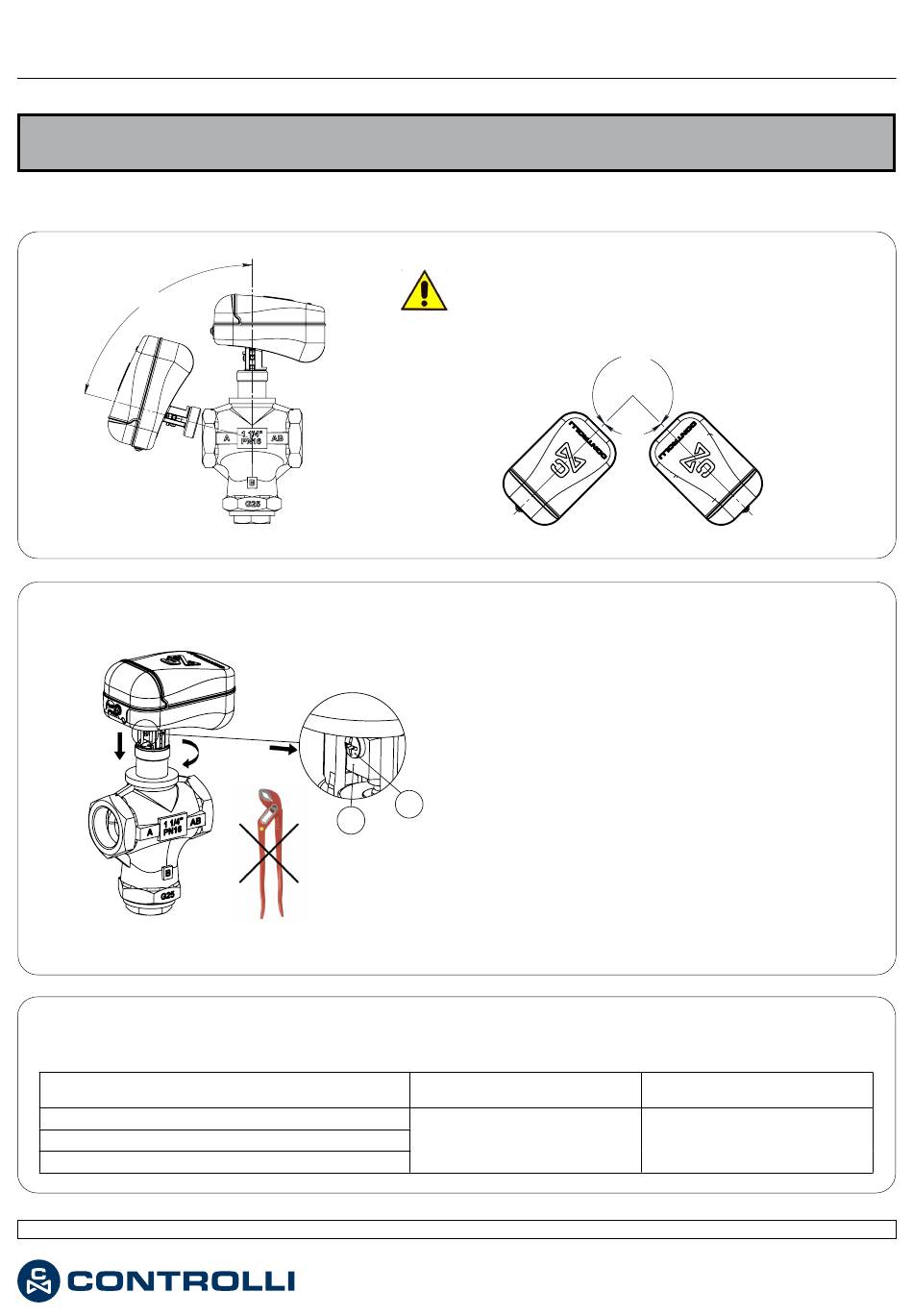

ISTRUZIONI DI MONTAGGIO / MOUNTING INSTRUCTIONS
INSTALLAZIONE / INSTALLATION
75°
1
AVVERTENZE In caso di accoppiamento di MVC su una
valvola prodotta prima di Settembre 2019 in sostituzione
di un MVT occorre utilizzare il kit 55061.
VALVOLA (PRODUZIONE PRECEDENTE SETTEMBRE 2019) /
VALVE (PRODUCTION PREVIOUS SEPTEMBER 2019)
VSB.T-VMB.T
2-3TBB.T
2-3TGB.B
1
Emissione / 1
Issue rev. a
a
st
3
2
A
NO
09/19
YES
Non utilizzare il servocomando se non accoppiato alla
valvola
Do not use the actuator if not coupled with the valve
VSB.T-VMB.T, 2-3TGB.B, 2-3TBB.T,
2TGA.BT
Allineare il foro dello spintore del servocomando con
il foro del dado (A), serrare la vite (B) attraverso il foro
non filettato del dato (A)
B
Align actuator spindle slot with the hole in locknut
(A), secure with bolt (B) through non threaded hole
in locknut (A)
WARNING In case of MVC coupling on a valve produced
before September 2019 to replace an MVT, must be used
the 55061 kit.
SERVOCOMANDO DA SOSTITUIRE /
ACTUATOR TO BE REPLACED
MVT203
MVT403
MVT503
1
CONTROLLI S.p.A. - 16010 Sant'Olcese (GE) - Italy
Tel. +39 010 73061 | Fax +39 010 7306870/871
info@controlli.eu | www.controlli.eu
MVC503
NO
SI
YES
KIT DI SOSTITUZIONE /
REPLACEMENT KIT
55061
DIM301
