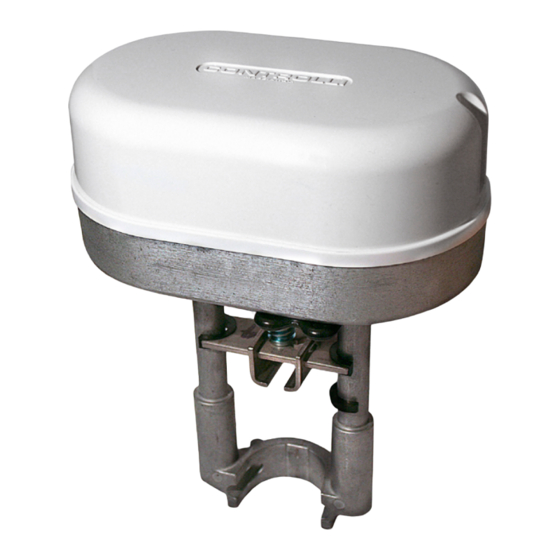

Servocomandi per valvole /
Valve actuators

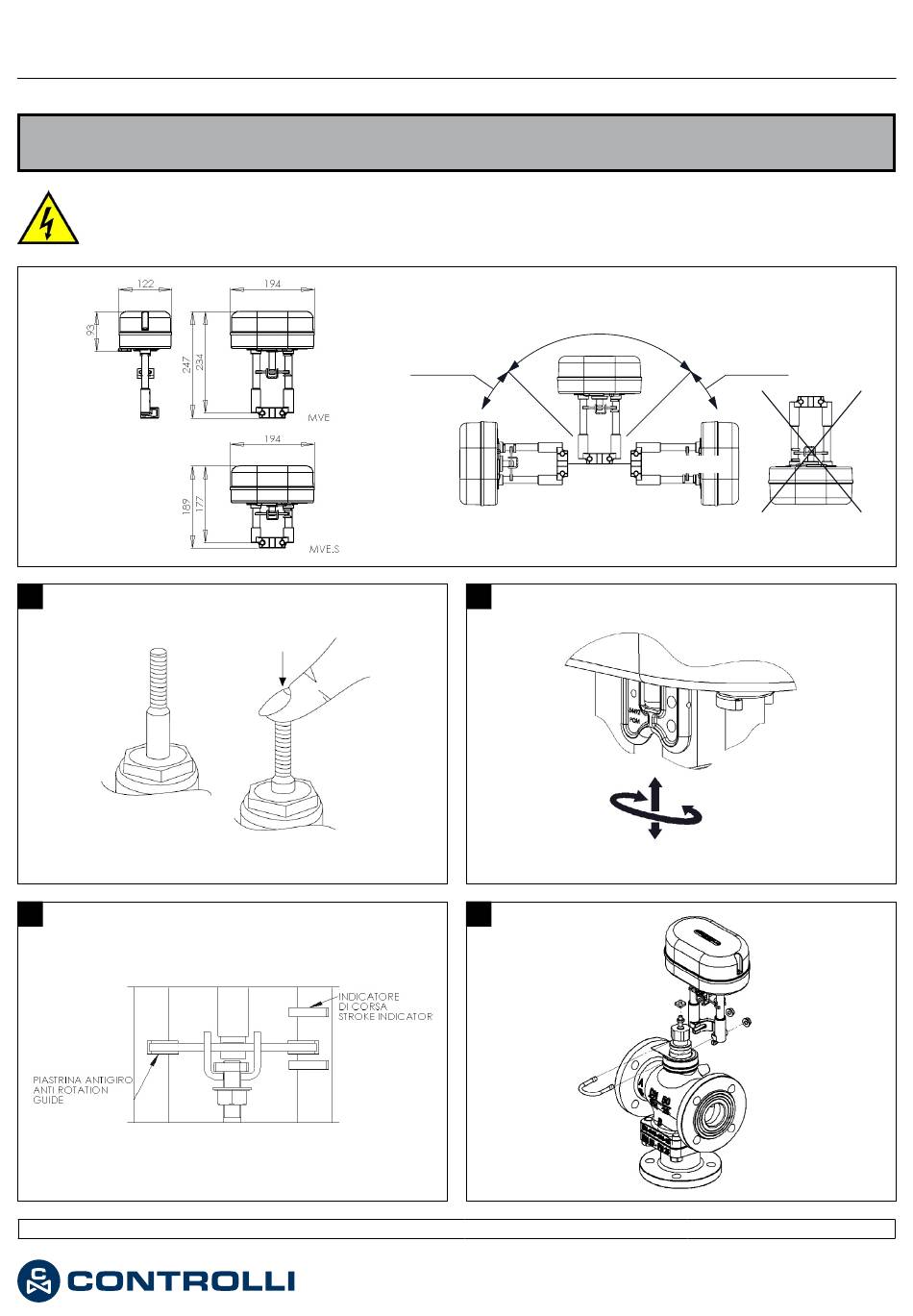

ISTRUZIONI DI MONTAGGIO / MOUNTING INSTRUCTIONS
Prestare attenzione alla presenza di tensione a 230Vac.
Attention to 230Vac voltage.
1
3
1
Emissione / 1
Issue rev. e
a
st
MVE2xx/MVE2xx-65
T fluido/fluid ≥ 120°C
2
4
03/2020
CONTROLLI S.p.A. - 16010 Sant'Olcese (GE) - Italy
Tel. +39 010 73061 | Fax +39 010 7306870/871
info@controlli.eu | www.controlli.eu
T fluido/fluid MAX 120°C
T fluido/fluid ≥ 120°C
1
DIM205
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Controlli MVE2 Series
Summary of Contents for Controlli MVE2 Series
- Page 1 T fluido/fluid MAX 120°C T fluido/fluid ≥ 120°C T fluido/fluid ≥ 120°C Emissione / 1 Issue rev. e 03/2020 DIM205 CONTROLLI S.p.A. - 16010 Sant’Olcese (GE) - Italy Tel. +39 010 73061 | Fax +39 010 7306870/871 info@controlli.eu | www.controlli.eu...
-
Page 2: Cable Gland
PASSACAVI CABLE GLAND Use cable gland PG13,5 model (not supplied). Utilizzare passacavi modello PG13,5 (non forniti). IP65 MODEL suitable with PG13,5 cable gland for cables with Ø varia- VERSIONE IP65 fornito con pressacavo PG13,5 per cavi con Ø varia- ble between 6 and 12 mm. bile tra 6 e 12 mm. - Page 3 SCHEMA DI COLLEGAMENTO / WIRING DIAGRAM Comando modulante (0-10Vdc) Modulating Control 0-10Vdc 230VAC 230VAC Controllore Controller Comando + Command + Comando - Command - Neutro Neutral Comando flottante a 3 punti 3p Floating Control 230VAC 230VAC Controllore Controller APRI Open CHIUDI Close Y2 Neutro...
- Page 4 switch Azione Diretta Azione Inversa U = 2V U = 10V U = 10V U= feedback U= feedback U = 2V Modulante (MOD) (ingresso tra Y [+] e M [-]) 3 punti (INC) ( Y1 apre, Y2 chiude il contatto deve essere prelevato da M) Selezione sequenza con range definiti dal DIP n.
- Page 5 DIAGNOSTICA - FUNZIONE ALLARMI / DIAGNOSTIC - ALARM FUNCTIONS Comportamento Utilizzo Possibile Procedura di N° Errore Comportamento del servocomando servocomando problema ripristino Apprendimento corsa Apprendimento corsa automatico (DIP n. 7 manuale (DIP n. 7 ON) OFF) Il servocomando spinge e tira 2 volte (scontro inatteso) per Il servocomando spinge Valvola non...
- Page 6 Typical trouble LEDs Reset N° Error Actuator use Actuator behaviour shooting behaviour procedure condition Automatic calibration Manual calibration (DIP N. 7 OFF) (DIP N. 7 ON) The actuator pushes/pulls 2 The actuator pushes/pulls 2 times (unexpected stall) trying times against endpoint during to remove the possible obstacle.
