1. INTRODUCTION.
This Instruction sheet describes termination
procedures for IP 44 Outlet Shielded Dual. The
kit includes the AMP NETCONNECT® Cat.
6 DIN Telecommunications Outlet -
TWIST-6S*, Floor 2 Ports (fig.3), and the
enclosure protection type IP44 (fig. 1).
The connector accepts twisted-pair cable with
conductor range from ∅ 0.50mm. to 0.65mm.
(AWG 24 to 22, solid conductors). The
acceptable wire insulation range is from ∅ 0.8mm
to 1.6mm with cable jacket outer diameter of 5
mm to 10mm.
National and local earthing (grounding) bonding
and EMC regulations and procedures shall be
followed.
For other appropriate cable please contact
your local CommScope sales office.
For further information please see the
appropriate customer drawing.

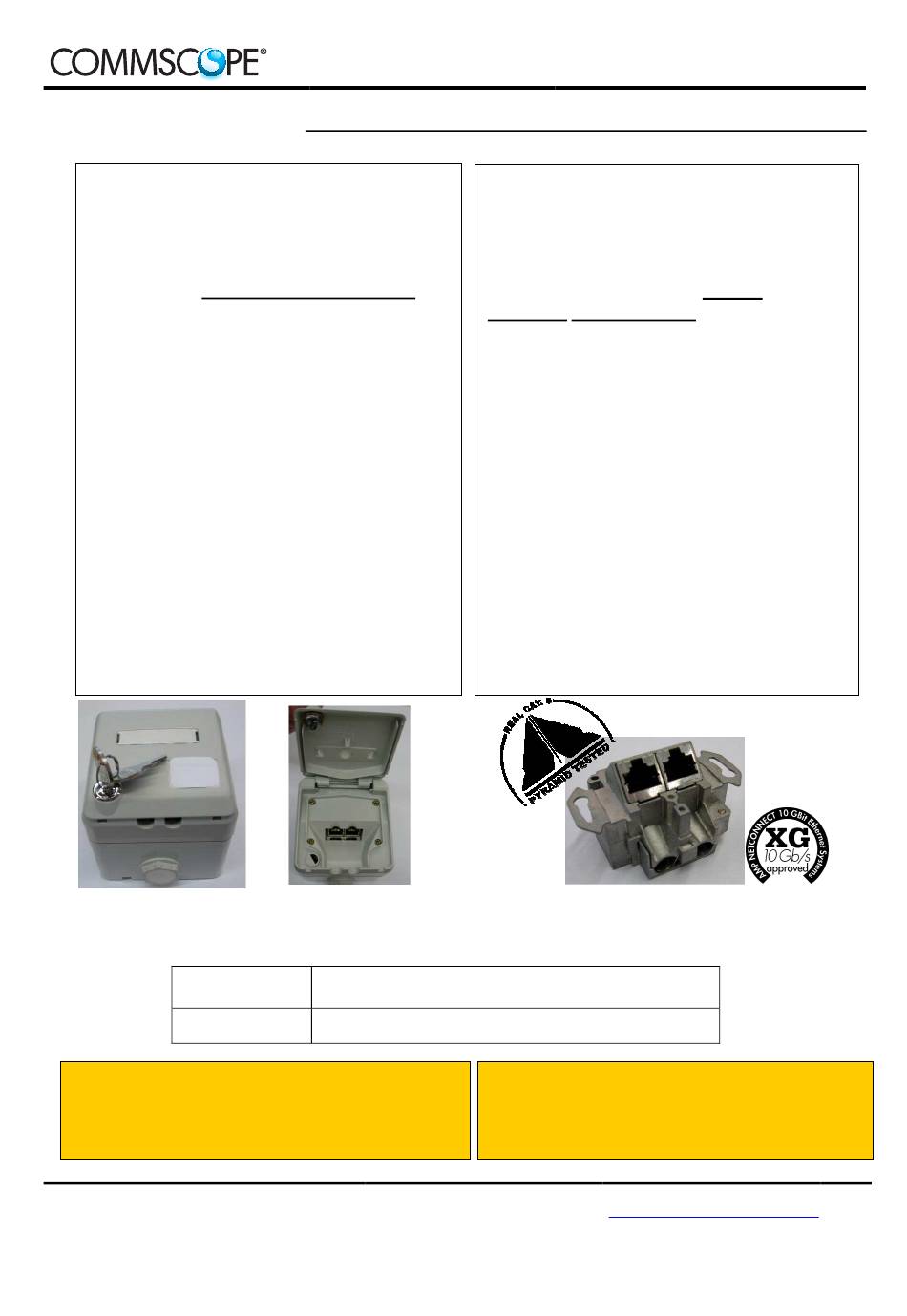

Figure 1 /
Abbildung 1
2. PRODUCT DESCRIPTION / PRODUKT BESCHREIBUNG.
1711357-1
NOTE:
All dimensions are in millimeters. Figures are not drawn to scale.
Keep wire pairs twisted to within 6.0 mm (requirement for Cat. 6
applications).
To obtain information on CommScope
http://www.commscope.com/SupportCenter/TechnicalSupport.aspx
AMP NETCONNECT
OUTLET SHIELDED DUAL.
Figure 2 /
Abbildung 2
PN
products, visit our website at
®
®
: IP 44
DEUTSCH
1. EINFÜHRUNG.
Diese Installationsanleitung beschreibt den
korrekten Zusammenbau der Doppel-
Datendose IP 44 geschirmt. Das Kit beinhaltet
die AMP NETCNNECT® Cat.6 DIN
Doppeldose TWIST-6S FLOOR und das IP 44
Schutzgehäuse.
Die Datendose ist für Twisted-Pair Kabel mit
einem Leiterquerschnitt von 0,5mm bis 0,65
geeignet (AWG 24 bis 22). Der Aderquerschnitt
über Isolation muss zwischen 0,8 und 1,6 mm
liegen. Der Kabeldurchmesser darf zwischen 5
und 10 mm liegen.
Nationale Regeln zur Erdung und dem Schutz
vor EMV sollten befolgt werden.
Für geeignete Kabel kontaktieren Sie bitte Ihr
lokales CommScope Büro.
Description / Beschreibung
IP 44 Outlet Shielded Dual
BEMERKUNG:
Alle Abmessungen sind in Millimeter. Abbildungen sind nicht
maßstabsgetreu. Die Verdrillung der Aderpaare nicht mehr als
6,0 mm öffnen (Anforderung an Kat.6 Applikationen).
© 2017 CommScope, Inc.
All Rights Reserved
Instruction Sheet
411-93008
9-JAN-17 Rev B
Figure 3 /
Abbildung 3
This product is covered by one or more U.S.
patents or their foreign equivalents. For patents, see
www.commscope.com/ProductPatent/ProductPatent.aspx
