HIM-09007
Document No.
2
S15417
1
S13299
0
S12055
Rev.
ECN
Confidential C

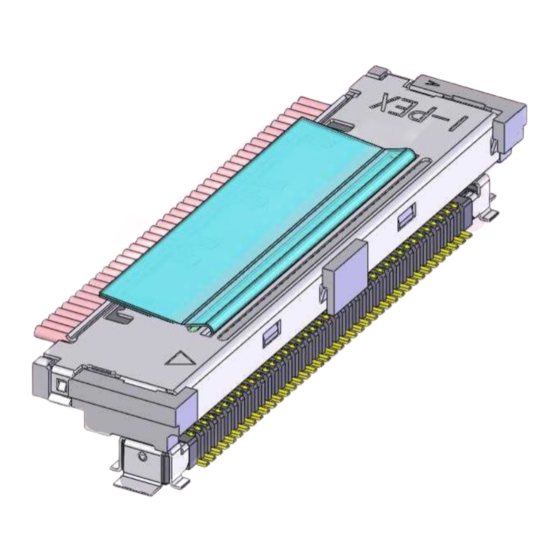

FPL II CONN.
Part No. 20437-0**T-*1
Instruction Manual
September 10, 2015
July 19, 2013
February 7, 2012
Date
H.I
H.A
H.A
Prepared by
I-PEX Inc.
1 / 7
J.T
Checked by
E.K
E.K
T.H
Approved by
QKE-DFFDE09-03 REV.8
Advertisement
Table of Contents
Related Manuals for I-PEX FPL II
Summary of Contents for I-PEX FPL II
- Page 1 HIM-09007 Document No. FPL II CONN. Part No. 20437-0**T-*1 Instruction Manual September 10, 2015 S15417 July 19, 2013 S13299 S12055 February 7, 2012 Rev. Date Prepared by Checked by Approved by Confidential C I-PEX Inc. QKE-DFFDE09-03 REV.8 1 / 7...
- Page 2 Document No. FPL II CONN. Instruction Manual HIM-09007 1. 目的 (Purpose) ： FPLⅡコネクタの取り扱いに際して、本コネクタを安全に御使用頂くことを目的とし コネクタの挿入、抜去の注意点を記述いたします。 This user manual is applied for FPLⅡseries connectors in order to instruct how to use the connectors safely. The manual contains notice points for mating and un-mating process.
- Page 3 Document No. FPL II CONN. Instruction Manual HIM-09007 ② 図 2 の様にハーネス側（PLUG）コネクタを基板側（RECE）コネクタに対し、垂直にした状態で 写真 1 の様にケーブル側コネクタのセンターを真上から押します。その際、クリック感がします。 その後、写真 2 の様に両側を押して片側嵌合となっていない事を確認してください。 Please set the harness side connector (PLUG) vertical to the PCB side connector (RECE), and press the center of the cable side connector from above.
- Page 4 Document No. FPL II CONN. Instruction Manual HIM-09007 正しい嵌合状態は写真 3,図 4 をご参照ください。 また、未嵌合状態は写真 4,5,6 をご参照ください。 Refer to Photo3 and Fig4 for correct mating condition. Refer to Photo4,5,6 for half mating condition. Upper surface of RECE SHELL TAIL 0.15 完全嵌合時の PLUG HOUSING から...
- Page 5 Document No. FPL II CONN. Instruction Manual HIM-09007 図 5,6 の様に片側を挿入後、もう片方を回転する様な挿入（こじり挿入）は コネクタを破損させてしまう恐れがありますので、御控えください。 If the plug is inserted into RECE just by one side, the other side may rotate when mating with RECE. (Fig 5,6) It will damage the connectors and we hope to avoid mating like that.
- Page 6 Document No. FPL II CONN. Instruction Manual HIM-09007 4.抜去手順 (Un-mating process) ① 図 7 の様に、シェルに取り付けられたプルテープを垂直に引っ張り、抜去してください。 Please use the tape which is installed in the shell to un-mate from RECE vertically. (Fig. 7) 図 7 (Fig. 7)：抜去方法-1 （OK）/Un-mating Method-1 (OK) ※ 写真 7 のように、プルテープの粘着の影響で嵌合軸よりプルテープがズレていても、プルテープ...
- Page 7 Document No. FPL II CONN. Instruction Manual HIM-09007 図 8,9 の様にこじり抜去となってしまいますと、コネクタを破損させてしまう恐れがありますので 御控えください。 If you un-mate the plug by rotating the plug as Fig 8,9 the connector may be damaged. 図 8 (Fig. 8)：抜去方法 （NG）/Un-mating method (NG) 図 9 (Fig. 9)：抜去方法 （NG）/Un-mating method (NG)
