ASM-18005
Document No.
Part No. 3437-0**1(SHELL Only), 20858-0**T-01(SHELL ASS'Y)
1
S19186
0
S19118
Rev.
ECN
Confidential C

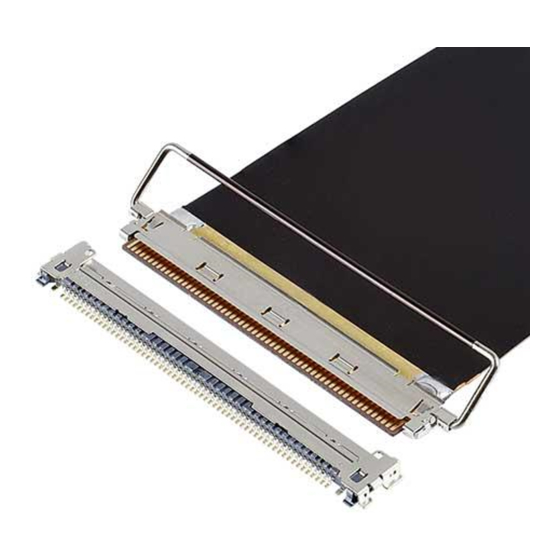

CABLINE
Assembly Manual
March 28, 2019
February 25, 2019
Date
-CAF
®
K.Hara
S.Yamaguchi
Prepared by
I-PEX Inc.
1 / 10
T.Masunaga
T.masunaga
Checked by
QKE-DFFDE09-04 REV.8
Y.Shimada
Y.Shimada
Approved by
Advertisement
Related Manuals for I-PEX CABLINE-CAF
Summary of Contents for I-PEX CABLINE-CAF
- Page 1 ® Part No. 3437-0**1(SHELL Only), 20858-0**T-01(SHELL ASS’Y) Assembly Manual S19186 March 28, 2019 K.Hara T.Masunaga Y.Shimada S19118 February 25, 2019 S.Yamaguchi T.masunaga Y.Shimada Rev. Date Prepared by Checked by Approved by Confidential C I-PEX Inc. QKE-DFFDE09-04 REV.8 1 / 10...
- Page 2 Document No. CABLINE-CAF Assembly Manual ASM-18005 1.目的 (Purpose)： CABLINE-CAF において、FPC の組み付けについて明記する。 This manual is to explain the process of CABLINE-CAF assembly of FPC . 2.適用コネクタ (Applicable connector)： Name : CABLINE-CAF PLUG Parts No. : SHELL ASS’Y(With LOCK BAR) 20858-0**T-01 Discrete P/N...
- Page 3 Document No. CABLINE-CAF Assembly Manual ASM-18005 SHELL (LOCK BAR 無し)の場合 / For the connector SHELL(Without LOCK BAR). SHELL はキャリア付きリール状態にて納品されます。SHELL をキャリアから折り取る手順を明記します。 SHELL is delivered in the reel with a carrier. The following is the method to cut SHELL from Carrier. ① キャリアを金属用はさみ等を用いて下左写真の Cut Line（緑線）にて切断する。...
- Page 4 Document No. CABLINE-CAF Assembly Manual ASM-18005 Without burrs Detail B Detail A Photo.4 After cut SHELL ノッチ部状態(Detail of Notch) Photo.5 Bottom side view Photo.6 Upper side view 注意：下写真（赤矢印）の様に無理やり引っ張ったりして切り離すとバリや変形の原因になります。 Caution: By pulling like a lower photo to cut off by force (Red arrow direction), burrs and transformation can be caused.
- Page 5 Document No. CABLINE-CAF Assembly Manual ASM-18005 ※3-2 以降 SHELL ASS’Y(LOCK BAR 有り品)も SHELL(LOCK BAR 無し品)も同様の手順となります。 3-2 after that both SHELL ASS’Y(With LOCK BAR) and SHELL(Without LOCK BAR) become similar procedure. 3-2. FPC 組み付け (Assembly of FPC) ① 図 4 の様に、FPC のパターンを上に向けて SHELL に対し水平にセットする。...
- Page 6 Document No. CABLINE-CAF Assembly Manual ASM-18005 ②図 6 の様に、FPC 両端耳部が CHECK POINT にあるように SHELL に仮挿入されたことを確認し、 SHELL 下面に沿わせながら奥まで水平にしっかり挿入する。 At the pre-insertion stage, please confirm both ear tip of the FPC is into the shell as you can see on below picture “check point” shows, then insert FPC deeply horizontally along the shell undersurface. (Fig. 6) CHECK POINT FPC 両端耳部が...
- Page 7 Document No. CABLINE-CAF Assembly Manual ASM-18005 ② FPC が正常に組み立てられているか確認する。 SHELL のロックが FPC に掛かっているか。（図 8 ★point 及び View-A） It confirms whether FPC is being assembled normally. Whether the LOCK of the SHELL is locked to the FPC. (Fig. 8 ★point and View-A) ★Point...
- Page 8 Document No. CABLINE-CAF Assembly Manual ASM-18005 3-3. FPC 半田付け (FPC soldering) FPC に半田付け部を設け、上下面共に半田付けを必ず実施してください。 (図 9 の FPC は参考の FPC です。) Apply metallic material on top and bottom surfaces of the FPC to install soldering portion on the FPC. (The FPC shown in Fig. 9 is a reference) 半田付け可能なように...
- Page 9 Document No. CABLINE-CAF Assembly Manual ASM-18005 Photo.11 soldering of SHELL and FPC 半田付け OK：推奨半田量（Sufficient solder） SOLDERING Fig. 11＜SECT X-X＞ NG：半田量不足（Insufficient solder） 直上の SHELL(赤線部)への半田付けを確実に行って下さい 半田付け Make sure the SHELL just above the FPC soldering area ( red line part ) is soldered enough.
- Page 10 Document No. CABLINE-CAF Assembly Manual ASM-18005 ※半田付け時の注意事項 (Cautions for soldering) FPC 挿入時に SHELL の上下が撓むことがあります。 半田付けを実施する際は、SHELL の上下面を押えて半田付けを行ってください。(図 13) When FPC is inserted, the upper and lower sides of SHELL may be deflected. Hold top and bottom surfaces of the shell with a jig before soldering or mating failure may occur.
