H-4521

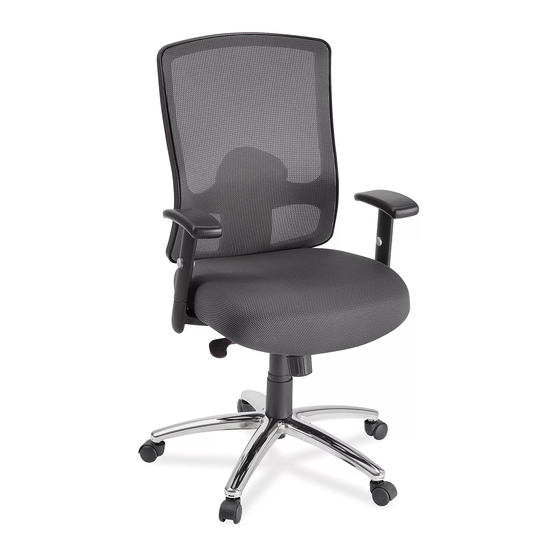

DELUXE MESH CHAIR
TOOL NEEDED
Allen Wrench
(included)
Back Support x 1
Seat Cushion x 1
Gas Lift x 1
Figure 1
Gas Lift
PAGE 1 OF 9
1-800-295-5510
uline.com
5-Star Base x 1
Armrest x 2
Hand Grip x 2
PARTS
Caster x 5
Mechanism x 1
ASSEMBLY
1.
Insert casters into legs of five-star base. Turn base
upright. Insert gas lift into center of base.
(See Figure 1)
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Hardware Kit
10
11
Screw x 3
Screw x 4
5/16 x 3/4"
5/16 x 1"
12
13
Screw x 2
Screw x 4
1/4 x 1½"
1/4 x 1⁄"
0721 IH-4521
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for U-Line H-4521
Summary of Contents for U-Line H-4521

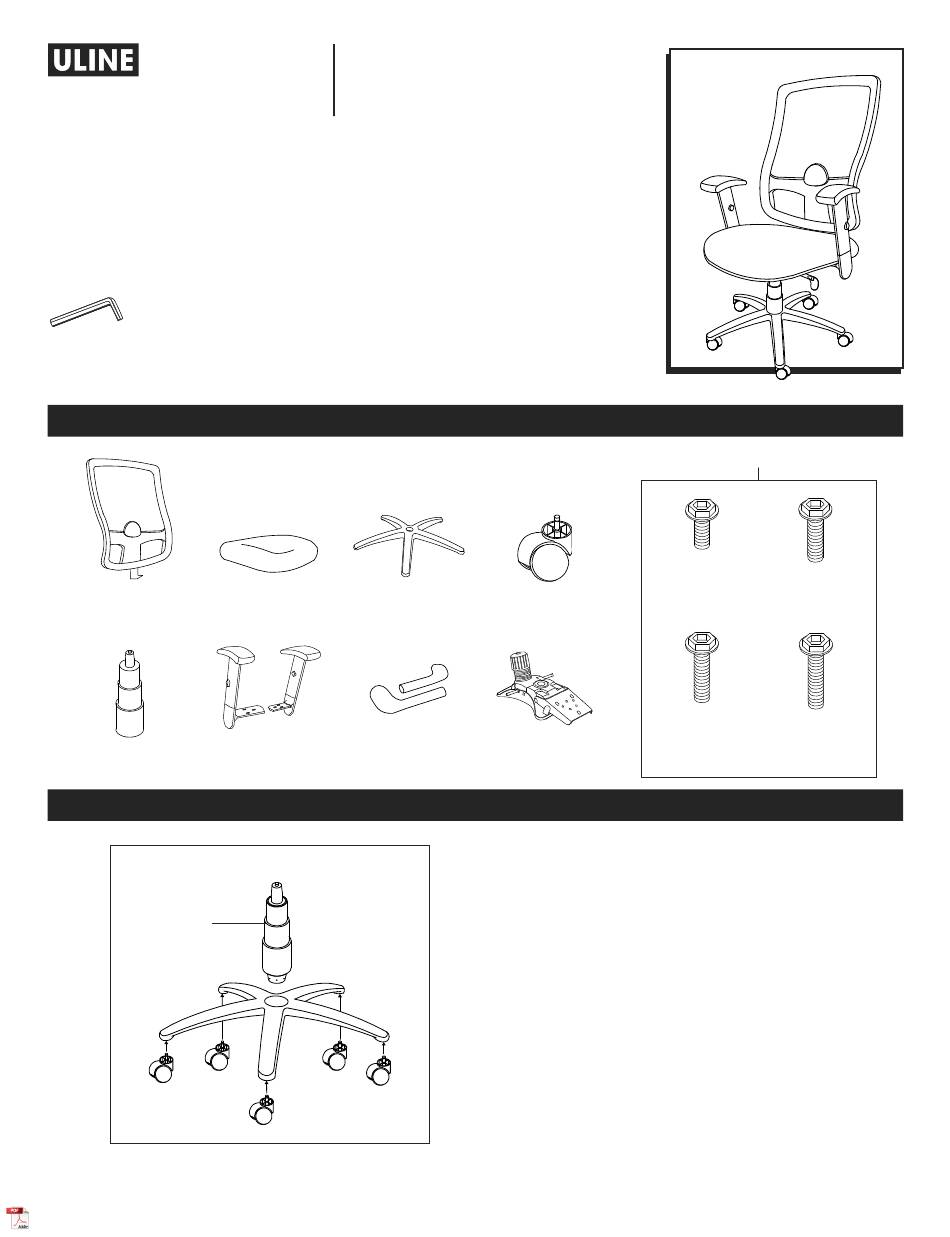

- Page 1 Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. H-4521 1-800-295-5510 uline.com DELUXE MESH CHAIR TOOL NEEDED Allen Wrench (included) PARTS Hardware Kit Screw x 3 Screw x 4 5/16 x 3/4" 5/16 x 1" Back Support x 1...
