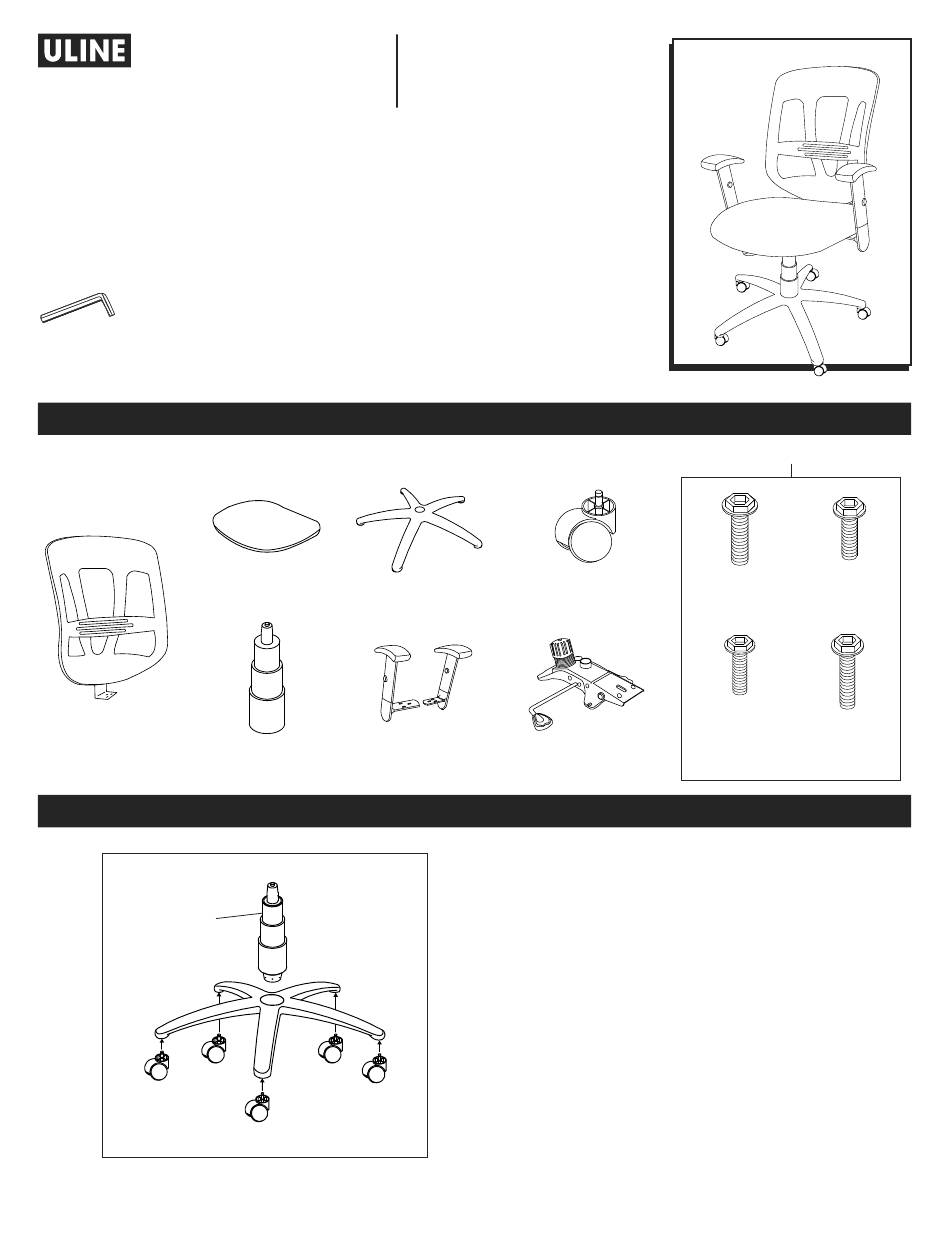

H-4114
DELUXE MESH TASK CHAIR
TOOL NEEDED
Allen Wrench
(included)
Seat Cushion x 1
Back Support x 1
Figure 1
Gas Lift
PAGE 1 OF 9
5-Star Base x 1
Gas Lift x 1
Armrest x 2
1-800-295-5510
uline.com
PARTS
Caster x 5
Mechanism x 1
ASSEMBLY
1.
Insert casters into legs of five-star base. Turn base
upright. Insert gas lift into center of base.
(See Figure 1)
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Hardware Kit
8
9
Screw x 2
Screw x 4
1/4 x 1⁄"
5/16 x 1"
11
10
Screw x 3
Screw x 4
5/16 x 3/4"
1/4 x 1⁄"
0721 IH-4114

Advertisement

loading

Related Manuals for U-Line H-4114

Summary of Contents for U-Line H-4114

  • Page 1 Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. H-4114 1-800-295-5510 uline.com DELUXE MESH TASK CHAIR TOOL NEEDED Allen Wrench (included) PARTS Hardware Kit Seat Cushion x 1 5-Star Base x 1 Caster x 5 Screw x 2 Screw x 4 1/4 x 1⁄"...
  • Page 2 ASSEMBLY CONTINUED 2. Align armrest with holes on bottom of seat cushion. Figure 2 Use one 1/4 x 1⁄" screw (8) and two 1/4 x 1⁄" screws (11) to attach. Repeat on opposite side. (See Figure 2) NOTE: Use Allen wrench to tighten all screws. 3.

  • Page 3: Chair Adjustments

    ASSEMBLY CONTINUED 5. Slowly lower chair assembly onto the gas lift. Press Figure 5 down on seat cushion to secure in place. (See Figure 5) CHAIR ADJUSTMENTS 1. Seat Height Adjustment – To raise seat height, lift lever up with little to no weight on the seat. To lower seat height, lift lever up while sitting.

  • Page 4: Herramienta Necesaria

    H-4114 800-295-5510 uline.mx SILLA DE MALLA DE ALTA CALIDAD PARA TRABAJO HERRAMIENTA NECESARIA Llave Allen (incluida) PARTES Kit de Tornillería 5 Ruedas 1 Asiento 1 Base Estrella 2 Tornillos 4 Tornillos 1/4 x 1½" 5/16 x 1" 1 Respaldo 3 Tornillos 4 Tornillos 5/16 x 3/4"...
  • Page 5 CONTINUACIÓN DEL ENSAMBLE 2. Alinee el descansabrazos con los orificios en la Diagrama 2 parte inferior del asiento. Use 1 tornillo de 1/4 x 1½" (8) y dos tornillos de 1/4 x 1¾" (11) para fijar. Repita la operación con el lado opuesto. (Vea Diagrama 2) NOTA: Utilice la llave Allen para apretar todos los tornillos.
  • Page 6 CONTINUACIÓN DEL ENSAMBLE 5. Baje lentamente el ensamble de la silla sobre el Diagrama 5 pistón de gas. Presione el asiento para asegurarlo en su lugar. (Vea Diagrama 5) AJUSTES DE LA SILLA 1. Ajuste de la Altura del Asiento – Para subir la altura del asiento, levante la palanca sin o con poco peso en el asiento.
  • Page 7 H-4114 1-800-295-5510 uline.ca CHAISE DE TRAVAIL DE LUXE EN MAILLE OUTIL REQUIS Clé Allen (inclus) PIÈCES Matériel d'installation Roulette x 5 Siège x 1 Base à 5 branches x 1 Vis x 2 Vis x 4 1/4 x 1 / po...
  • Page 8 ASSEMBLAGE SUITE 2. Alignez l'accoudoir sur les trous situés sous le siège. Figure 2 Fixez-le avec une vis de 1/4 x 1 / po (8) et deux vis de 1/4 x 1 / po (11). Répétez la procédure de l'autre côté.
  • Page 9 ASSEMBLAGE SUITE 5. Abaissez lentement la chaise sur le vérin Figure 5 pneumatique. Appuyez sur le siège pour le fixer. (Voir Figure 5) RÉGLAGES DE LA CHAISE 1. Réglage de la hauteur du siège – Pour élever le siège, soulevez le levier avec peu ou sans poids sur le siège.
