Page 1
Internet Access Module (IAM) for SAVE residential ventilation units User Manual..........2 Bruksanvisning..........40 Användarhandbok ........14 Käyttöohje ..........52 Bedienungsanleitung .........26 Document translated from English | 254977 · v05...
Page 2
This also applies to products already ordered, as long as it does not affect the previously agreed specifications. Systemair is not liable or bound by the warranty if these instructions are not adhered to during installation or service. 254977 | v05...
Wi-Fi connection setup using a control panel...........7 Wi-Fi connection setup using a mobile application..........7 Resetting to default settings ......8 Setting IAM to Modbus TCP converter mode ............8 First Login to Homesolutions by Systemair ............ 10 Declaration of Conformity ....... 11 USER AGREEMENT .........

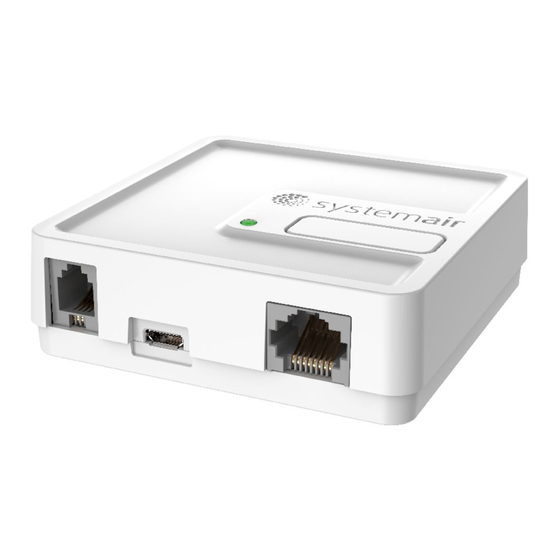

About the Internet access module | About the Internet access module Internet access module (IAM) is a device that allows to connect to the unit and control it via a mobile application or any internet browser. The Internet access module also pro-...
Note: Green LED blinking twice per second indicates failure to connect to the Cloud server. Check the Ethernet cable or Internet connection. Proceed to chapter 5 First Login to Homesolutions by Systemair for login instructions. Wireless connection using WPS function 1 Start WPS (Wi-Fi Protected Setup) on your wireless router (see your router manual for WPS activation).
2. Press Scan for networks button. IAM will search for available Wi-Fi networks (should not take longer than one minute). 3. After search is complete, find the network name to which IAM should connect and se- lect it. Wi-Fi network should be password protected, otherwise IAM can't connect to Wi-Fi network.
Setting IAM to Modbus TCP converter mode The IAM is configured to work in a Cloud mode by default – allowing the customer to con- nect to the SAVE unit using the mobile application. Alternatively, it can be switched to a Modbus TCP converter mode.
Page 9
IAM. A. Main Board (MB), Control panel (HMI) and language pack (HMI resources) versions stored in the IAM. The IAM can be used to update SAVE units with older firmware versions. B. Status of the IAM – If it is connected to the unit and the Cloud.
IAM or on additional label. It is important to add “iam_” before IAM number in the login field. 2. Press LOG IN button (pos. 2). 3. When you connect to your IAM for the first time, you must set your own unique password. In the next screen press CHANGE PASSWORD (pos. 3).
Radio equipment: Internet access module (IAM) (The declaration applies only to product in the condition it was delivered in and installed in the facility in accordance with the included installation instructions. The insurance does not cover components that are added or actions carried out subsequently on the product).
(including professional fees) and damages pro- conditions that govern your access to, and use of, the services ceeding or action against Systemair as a result of a breach of this (“the Service”) provided (as defined below) and is an agree- provision.
Page 13
Updates, interruption and limitation of access to the Service Indemnification Systemair may at any time limit your access to, or use of the You will defend, indemnify and hold blameless Systemair, its Service in order to limit damage caused Systemair, its supplier(s) supplier(s), affiliates or licensors, and each of their respective or other users, by your use, or the supply of, the Service.
Page 14
Systemair AB förbehåller sig rätten att ändra produkterna utan föregående meddelande. Detta gäller även redan beställda produkter, så länge det inte påverkar tidigare överenskomna specifikationer. Systemair kan inte hållas ansvarigt för eventuella skador eller följdskador och garantin upphör att gälla om dessa anvisningar inte följs vid installation eller vid service.
Page 15
Anslutning via WiFi med hjälp av en manöverpanel ........19 WiFi-anslutning med hjälp av en mobilapplikation ........19 Återställning till standardinställningar ....20 Inställning IAM i Modbus TCP konverteringsläge ......... 20 Logga först in på Homesolutions by Systemair ............ 22 Intyg om överensstämmelse......23 ANVÄNDARAVTAL.........
Om Internetåtkomstmodul | Om Internetåtkomstmodul Internetåtkomstmodulen (IAM) är en enhet som gör det möjligt att ansluta till luftbehand- lingsaggregatet och styra det via en mobilapplikation eller valfri webbläsare. Internetåt- komstmodulen (IAM) erbjuder även andra funktioner så som: Mjukvaruuppdateringar, konverteringsläge för lokal Modbus TCP till RTU, funktioner för lagring, import och export av konfigurationsfiler och möjligheter för fjärrstyrd teknisk hjälp.
Om den gröna lysdioden blinkar två gånger per sekund, indikerar det misslyckad anslutning till Cloud-servern. Kontrollera ethernet-kabeln eller internetanslutningen. Fortsätt till kapitel 5 Logga först in på Homesolutions by Systemair för inloggningsinstruktioner. Trådlös anslutning via WPS-funktion 1 Starta WPS (WiFi Protected Setup) på din trådlösa rou- ter (se din routermanual för aktivering av WPS).
2. Tryck Skanna efter nätverk knapp. IAM kommer att leta efter möjliga WiFi-nätverk (det borde inte ta längre än en minut). 3. När sökningen är klar hittar du det nätverksnamn som IAM ska anslutas till och marke- rar det. WiFi-nätverk borde vara lösenordskyddat, annars kan IAM inte ansluta till WiFi- nätverk.
återställd. Inställning IAM i Modbus TCP konverteringsläge IAM är som standard konfigurerad att fungera i ett Cloud-läge – vilket låter kunden att an- sluta till SAVE-aggregatet med hjälp av mobilapplikationen. Alternativt kan IAM försättas i ett Modbus TCP konverteringsläge. Denna ändring kan genomföras i gränssnittet för IAM.
Page 21
IAM. IAM kan användas för att uppdatera SAVE-aggregat till senaste programvaran. B. Status för IAM – om den är ansluten till aggregatet och molnet (Cloud). C. Anslutningsläge: • Homesolutions Cloud-läget gör det möjligt för din IAM att ansluta till Homesolutions Cloud, vilket låter användaren använda mobilappen (standardinställning).
IAM eller på en bifogad etikett. Det är viktigt att lägga till “iam_” före IAM nummer i inloggningsfältet. 2. Tryck på knappen LOGGA IN (pos. 2). 3. När du ansluter till din IAM för första gången ställer du in ett eget unikt lösenord. I nästa skärmbild, tryck CHANGE PASSWORD (pos. 3).
Radioutrustning: Internetåtkomsmodul (IAM) Intyget gäller endast för produkten i det skick i vilket den levererats och installerats vid anläggningen i enlighet med medföljande installationsanvisningar. Intyget omfattar inte komponenter som senare lagts till eller åtgärder som senare vidtagits på...
OCH UNDERFÖRSTÅDDA GARANTIER INKLUSIVE, MEN INTE BE- av Tjänsten. Systemair har ingen skyldighet att lagra eller behål- GRÄNSAT TILL, UNDERFÖRSTÅDDA GARANTIER PÅ SÄLJBARHET la data, information eller innehåll och kan ta bort det när som OCH LÄMPLIGHET FÖR ETT VISS SYFTE AVSÄGS.
Page 25
Du är ansvarig för, och garanterar att, du har erhållit alla rättig- skriftligt avtal med Systemair, eller om du inte har ingått i ett så- heter, behörigheter och samtycken som krävs för att ladda upp dant avtal för den tid du använder Tjänsten.
Page 26
Systemair UAB behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. Systemair haftet nicht oder ist durch Gewährleistung verpflichtet, wenn diese Anweisungen bei der Installation oder dem Service nicht eingehalten werden.
Page 27
Einrichtung der Wi-Fi-Verbindung über die Bedieneinheit......... 31 Aufbau einer Wi-Fi-Verbindung mit einer mobilen Anwendung ..... 32 Zurücksetzen auf Werkseinstellungen....33 Einstellen von IAM auf Modbus TCP Konverter Modus ............33 Erster Login zu Homesolutions von Systemair ............ 35 Konformitätserklärung........36 NUTZUNGSVEREINBARUNG......
Ein schnelles Blinken zeigt an, dass das Internetkom- munikationsmodul versucht, eine Verbindung zum In- ternet herzustellen. Sobald das IAM physisch mit dem SAVE-Gerät verbunden ist, muss es mit dem Internet verbunden werden. Für die IAM-Verbindung zum Internet stehen verschiedene Optionen zur Verfügung: •...
Eine zweimal pro Sekunde blinkende grüne LED zeigt an, dass keine Verbindung zum Cloud-Server hergestellt werden konnte. Überprüfen Sie das Ethernet-Kabel oder die Internetverbindung. Fahren Sie mit dem Kapitel 5 Erster Login zu Homesolutions von Systemair für die Anleitungen zum Anmelden fort. Drahtlose Verbindung über WPS-Funktion...
1. Gehen Sie in der Bedientafel in das Menü Service -> Kommunikation -> WLAN- Einstellungen . 2. Drücken Sie die Taste Nach Netzwerken scannen . Das IAM sucht dann nach verfüg- baren Wi-Fi-Netzwerken (das sollte nicht länger dauern als eine Minute).
Sie die Taste am IAM innerhalb von 3 Sekunden dreimal drücken. Die orangefarbene LED (1) am IAM sollte nicht mehr blinken. IAM wird neu starten und in den Hotspot-Modus wech- seln und ein eigenes Wireless-Netzwerk (WLAN) über- tragen. Der Name des übertragenen WLANs entspricht der IAM-ID (IAM_2480000xxxxx).
Einstellen von IAM auf Modbus TCP Konverter Modus Das IAM ist standardmäßig so konfiguriert, dass er in einem Cloud-Modus arbeitet, so dass der Kunde über die mobile Anwendungssoftware eine Verbindung zum SAVE-Gerät herstellen kann. Alternativ kann es in einen Modbus-TCP-Konverter-Modus geschaltet werden.
Page 34
D. Gibt die Geräte-ID vom IAM-Modbus an. E. Wählen Sie zwischen automatisch generierter oder fester IP. F. Lassen Sie zu, dass das IAM sich direkt mit Name und Passwort Ihres lokalen Wi-Fi- Netzwerks mit dem Router verbindet. Dies kann verwendet werden, wenn der Router die WPS-Funktion nicht unterstützt.
Verwendung eines beliebigen Browsers. 1. Starten Sie die Anwendung. Geben Sie im Anmeldebildschirm (Pos. 1) Ihre einmalige Geräte-ID ein. Diese finden Sie auf dem Aufkleber hinten auf dem IAM oder einem zusätzlichen Aufkleber. Im Login-Feld müssen Sie vor der IAM- Nummer „iam_“ eingeben.
Produkt: Funkgerät: Internet-Zugangsmodul (IAM) (Die Erklärung gilt nur für die Produkte, wie sie in die Einrichtung geliefert und dort gemäß den dazugehörigen Installati- onsanweisungen installiert wurden. Die Versicherung deckt keine Komponenten ab, die hinzugefügt werden, oder Ar- beiten, die anschließend an dem Produkt ausgeführt werden.)
Benutzerkonten, Computersysteme oder Netzwerke, die mit dem Dienst verbunden sind, durch Hacking, Passworterschlei- Systemair haftet nicht für Fehler im Dienst, wie z. B. schädigen- chung oder auf andere Weise zu erlangen, sich in ein Konto de Inhalte wie Malware, Viren, Trojaner oder Hoax-Viren. Sie...
Page 38
Schadensersatz gemacht werden kann. Sie verteidigen, entschädigen und entbinden Systemair, seine Systemair hat das Recht, den Dienst von Zeit zu Zeit zu aktuali- Lieferanten, Partner oder Lizenzgeber und jeden ihrer jeweiligen sieren und zu ändern, und solche Aktualisierungen oder Ände- Mitarbeiter, leitenden Angestellten, Direktoren und Vertreter rungen können es erforderlich machen, dass Sie die...
Page 39
Systemair oder, wenn keine solche Vereinbarung getroffen wurde, für die Dauer der Nutzung des Dienstes. Systemair ist (neben allen anderen Rechten, die Systemair mög- licherweise hat) berechtigt, die Vereinbarung mit sofortiger Wir- kung zu kündigen, wenn eine Verletzung einer der in dieser Vereinbarung festgelegten Verpflichtungen vorliegt.
Page 40
Systemair AB forbeholder seg retten til å endre sine produkter uten forvarsel. Dette gjelder også produkter som allerede er bestilt, så lenge det ikke påvirker tidligere avtalte spesifikasjoner. Systemair skal ikke holdes ansvarlig, og reklamasjonsrett kan ikke påberopes, dersom installasjon eller service ikke er utført iht. instruksjonene.
Page 41
Oppsett av Wi-Fi-tilkobling ved hjelp av betjeningspanelet......... 45 Konfigurasjon av Wi-Fi-tilkobling ved hjelp av mobilappen......45 Tilbakestille til standardinnstillinger ....46 Konfigurere IAM til Modbus TCP-modus ..... 46 Førstegangs pålogging til Homesolutions by Systemair ............ 48 Samsvarserklæring ........49 BRUKERAVTALE ..........50...
Om Internett-tilgangsmodulen | Om Internett-tilgangsmodulen Internett-tilgangsmodulen (IAM) er en enhet som lar deg koble til aggregatet og styre det via en mobilapp eller en hvilket som helst nettleser. Internett-tilgangsmodulen har også ytterligere funksjoner: programvareoppdateringer, lokal Modbus TCP til RTU konverte- ringsmodus, lagring/import og eksport av konfigurasjonsfiler og mulighet for ekstern tek- nisk service.
Dersom grønn LED-lampe blinker to ganger i sekundet, betyr det mislykket tilkobling til nettskyserveren. Kontroller ethernet-kabelen eller internett- tilkoblingen. Gå til kapittel 5 Førstegangs pålogging til Homesolutions by Systemair for påloggingsanvisninger.. Trådløs tilkobling ved hjelp av WPS 1 Start WPS (Wi-Fi Protected Setup) på den trådløse rute- ren din (se rutermanual for WPS-aktivering).
2. Trykk på Skann etter nettverk IAM vil søke etter tilgjengelige Wi-Fi-nettverk (bør ikke ta lengre tid enn ett minutt). 3. Etter at søket er fullført, finn nettverksnavnet som IAM skal kobles til og velg det. Wi- Fi-nettverket må være passordbeskyttet, ellers kan ikke IAM kobles til Wi-Fi- nettverket.
(~10 sekunder) og slipp deretter aktiveringsknappen. Internett-tilgangsmodulen er nå tilbakestilt. Konfigurere IAM til Modbus TCP-modus IAM er konfigurert til å jobbe i nettskymodus som standard, slik at kunden kan koble seg til SAVE-aggregatet med mobilappen. Eventuelt kan den byttes til Modbus TCP-modus. Denne endringen kan utføres i IAM-grensesnittet.
Page 47
D. Indikerer IAM Modbus enhets-ID. E. Velg mellom automatisk generert IP og statisk IP. F. Tillat IAM å koble til ruteren direkte ved å oppgi ditt lokale Wi-Fi-nettverksnavn og passord. Dette kan brukes hvis ruteren ikke støtter WPS-funksjon. Enheten støtter bare WPA-PSK og WPA2-PSK.
Det er viktig å legge til "iam_" før IAM-nummeret i påloggingsfeltet. 2. Trykk på LOGG INN-ikonet (pos. 2). 3. Når du kobler til IAM for første gang, må du lage ditt eget unike passord. I neste skjermbilde trykker du på ENDRE PASSORD (pos. 3).
Radioutstyr: Internett-tilgangsmodul (IAM) (Erklæringen gjelder bare for produktet i den tilstanden det var i da det ble levert og montert i anlegget i henhold til den medfølgende installasjonsveiledningen. Forsikringen dekker ikke komponenter som er lagt til, eller handlinger som er utført på...
GRAMVAREN, SELV OM DU ER ADVART OM MULIGHETEN FOR av Tjenesten. Du skal skadesløs og skal ikke holde Systemair el- SÅDAN SKADE. ler dets leverandør(er) ansvarlig for ethvert krav, forløp, hand- ling, bøter, tap, kostnader (inkludert profesjonelle avgifter) og...
Page 51
Gjennom denne avtalen gir du herved samtykke til Systemairs Tjenesten bruk av dine personopplysninger som forklart ovenfor. Systemair kan til enhver tid begrense din tilgang til eller bruk av Erstatning Tjenesten for å begrense skade forårsaket Systemair, dets leve- randør(er) eller andre brukere, ved din bruk eller levering av Du vil forsvare, skadesløse og holde Systemair uskyldig, dets le-...
Page 52
Systemair UAB pidättää itsellään oikeuden tehdä muutoksia tuotteisiinsa ilman erillistä ilmoitusta. Tämä koskee myös jo tilattuja tuotteita edellyttäen, että se ei vaikuta aikaisemmin sovittuihin erittelyihin. Systemair myöntämä takuu ei ole voimassa eikä Systemair ole korvausvelvollinen, jos näitä ohjeita ei noudateta asennuksen ja huollon aikana.
Page 53
..........57 Wi-Fi-yhteyden asetusten määrittäminen mobiilisovellusta käyttäen ..........57 Nollaus ja oletusasetusten palautus ....58 Internet-moduulin käyttö Modbus TCP -muunnintilassa ..........58 Ensimmäinen sisäänkirjautuminen Homesolutions by Systemair -sovellukseen..........60 Vaatimustenmukaisuusvakuutus....... 61 KÄYTTÄJÄSOPIMUS ........62 2549777 | v05...
Vihreä LED-merkkivalo vilkkuu kaksi kertaa sekunnissa, jos yhteyden muodostaminen pilvipalvelimeen ei onnistu. Tarkista silloin Ethernet-kaapeli ja Internet-yhteys. Jatka katsomalla sisäänkirjautumisohjeet luvusta 5 Ensimmäinen sisäänkirjautuminen Homesolutions by Systemair -sovellukseen. Langaton yhteys WPS-toimintoa käyttäen 1 Aktivoi langattoman reitittimen WPS (Wi-Fi Protected Setup) -toiminto (katso WPS-toiminnon aktivointia kos- kevat ohjeet reitittimen käyttöoppaasta).
SAVE Touch Cloud -pilvipalvelimeen. In- ternet-moduulin LED-merkkivalo alkaa vilkkua hitaasti vihreänä. Jatka katsomalla sisäänkirjautumisohjeet luvusta 5 Ensimmäinen sisäänkirjautuminen Ho- mesolutions by Systemair -sovellukseen. Wi-Fi-yhteyden asetusten määrittäminen mobiilisovellusta käyttäen Jos yhteyttä ei ole mahdollista muodostaa millään edellä kuvatuista tavoista, Wi-Fi-yhtey- den asetukset voidaan määrittää...
Tämä verkko on avoin, eikä sen käyttöön tarvita sala- sanaa. Internet-moduulin WLAN-verkko toimii 5 mi- nuutin ajan tai kunnes asetukset on määritetty. 3 Käynnistä Homesolutions by Systemair -sovellus, kun yhteys Internet-moduulin WLAN-verkkoon on muodos- tettu (katso sovelluksen lataamista ja asetusten mää- rittämistä...
Page 59
Internet-moduulin käyttö Modbus TCP -muunnintilassa | 1 Etsi Internet-moduulin IP-osoite. IP- osoite on dynaaminen, ja se muuttuu ai- na, kun yhteys muodostetaan uudelleen. 2 Avaa internetselaimesi ja syötä IAM-IP- osoitteesi (esim. http://172.16.10.50). 3 Syötä Internet-moduulin käyttöliittymän salasana näkyviin tulevassa sisäänkirjautumisnäytössä.
Käytä laitetunnusta "1" lukeaksesi/kirjoittaaksesi päälevyn modbus-rekistereitä ja laite- tunnusta "2" lukeaksesi IAM:n modbus-rekistereitä. Ensimmäinen sisäänkirjautuminen Homesolutions by Systemair -sovellukseen Lataa ja asenna Homesolutions by Systemair -mobiilisovellus laitteellesi. Sovellus on saatavilla Android- ja iOS-käyttöjärjestelmille. Sovellus on käytettävissä suoraan verkkosivuston (https://homesolutions.systemair.com) kautta millä tahansa verkkoselaimella.
Puh: +370 340 60165 Faksi: +370 340 60166 www.systemair.com vakuuttaa, että seuraava tuote: Radiolaitteet: Internet-moduuli (IAM) (Tämä vakuutus koskee tuotetta siinä kunnossa, missä se on toimitettu ja asennettu asennusohjeiden mukaisesti. Va- kuutus ei koske tuotteeseen jälkikäteen asennettuja komponentteja eikä tuotteelle tehtyjä toimenpiteitä).
Systemair ei takaa, että palvelu toimii virheettömästi tai että sen minen, palvelun tietoturvaominaisuuksien testaaminen ja/tai toiminnassa ei ilmene katkoksia tai häiriöitä. järjestelmän haavoittuvuuksien etsiminen tai yritykset la- mauttaa palvelun toiminta;...
Page 63
Vastuunrajoitus oikeudellisiin seuraamuksiin. Systemair tai sen toimittajat tai tytäryhtiöt eivät ole missään olo- Systemairilla on oikeus päivittää ja muokata palvelua ajoittain, ja suhteissa vastuussa mistään suorista tai epäsuorista vahingoista, nämä päivitykset tai muutokset saattavat edellyttää käyttäjältä...
Page 64
| KÄYTTÄJÄSOPIMUS eivät kykene mistä tahansa syystä jatkamaan palvelun tarjo- amista tai jos palvelun tarjoaminen kielletään. 2549777 | v05...
