5.3.1 Anschlussschema
L
N
L
N

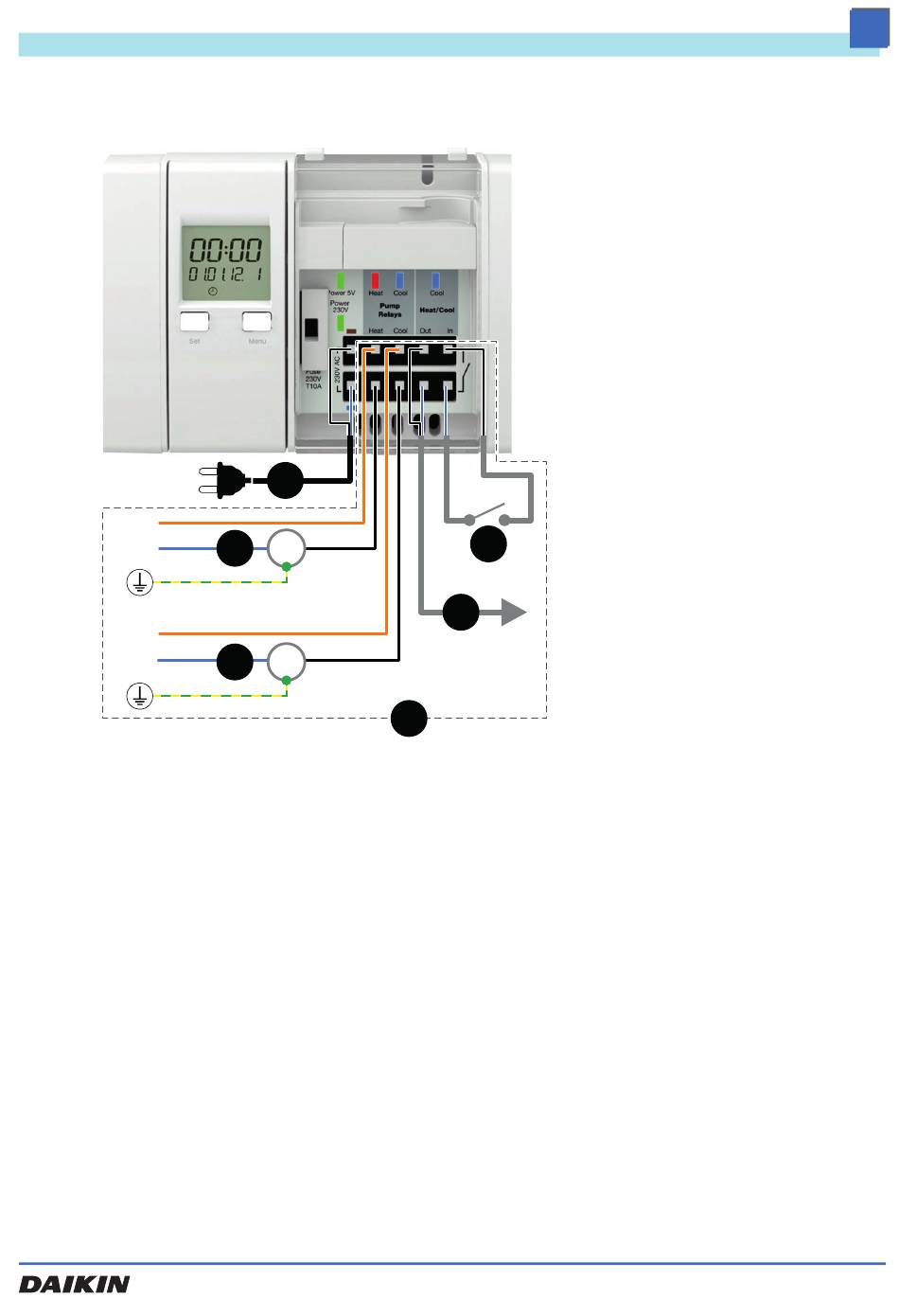

Bild 5-7: Anschlussschema Basismodul
Montage
A
F P
E P
RoCon UFH
A. AC 230 V Versorgung
B. Eingang Heizen/Kühlen
C. Kaskadierausgang potenzi-
D. Optionen
E. Pumpe Kühlen
F. Pumpe Heizen
B
C
D
- offen: Heizen
- geschlossen: Kühlen
- interne Steuerspannung:
DC 5 V
alfreier Relaiskontakt max.
AC 250 V, 3 A
max. DC 30 V, 3 A
max. AC 250 V, 3 A
max. AC 250 V, 3 A
