5.3.1 Aansluitschema
L
N
L
N

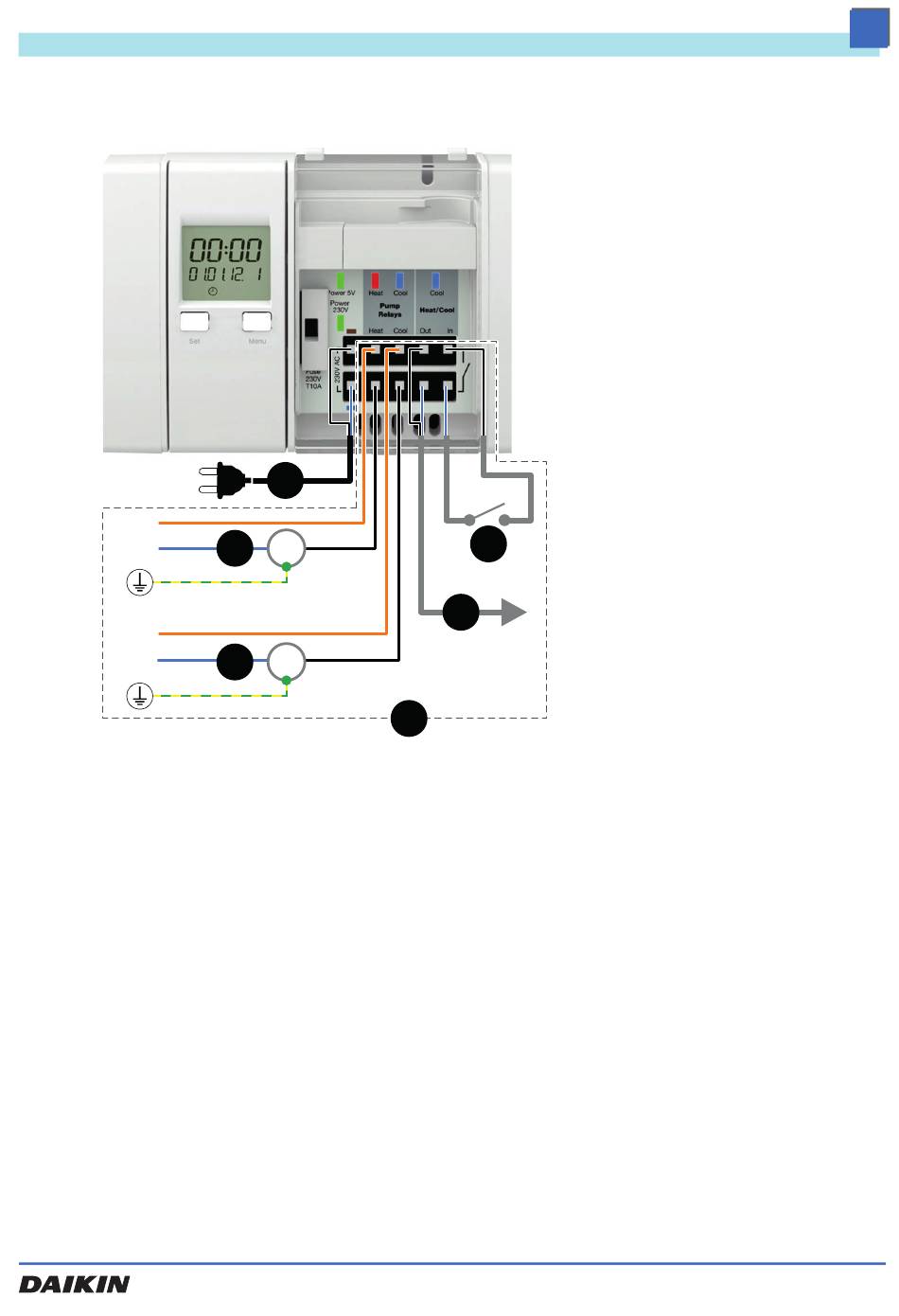

Afb. 5-7: Aansluitschema basismodule
Montage
A
F P
E P
RoCon UFH
A. AC 230 V voeding
B. Ingang verwarmen/koelen
C. Cascade-uitgang potentiaal-
D. Opties
E. Pomp koelen
F. Pomp verwarmen
B
C
D
- open: verwarmen
- gesloten: koelen
- interne stuurspanning:
DC 5 V
vrij relaiscontact
max. AC 250 V, 3 A
max. DC 30 V, 3 A
max. AC 250 V, 3 A
max. AC 250 V, 3 A
