1 INTRODUCCIÓN A MODBUS Y PRODUCTO
Muchas gracias por comprar nuestra bomba Control Basic Plus con características MODBUS-RTU. Este manual está
destinado para el instalador profesional; si no lo está, consulte a su distribuidor oficial. MODBUS es un bus de campo
abierto utilizado con éxito en todo el mundo para conectar dispositivos de campo a un controlador principal. Esta es la
razón por la cual MODBUS ha sido nuestra elección para ofrecer a nuestros clientes y socios una solución
automatizada, fácil de integrar, no solo con los productos de nuestra marca, sino también con una amplia colección de
componentes y controladores de terceros. MODBUS, MODBUS-RTU y otros nombres relacionados son marcas
registradas de MODBUS Organization. Se puede encontrar más información y documentación en www.Modbus.org.
1.1 PRINCIPIO DE OPERACIÓN
La bomba Control Basic Plus implementa MODBUS-RTU como una característica de comunicaciones de control que
permite el funcionamiento y la supervisión en un entorno de automatización MODBUS. El mantenimiento preventivo y el
análisis de fallas también son posibles gracias a la implementación de registros internos en la bomba con los eventos
operativos y de error más relevantes. Cuando la bomba está instalada, no está obligado a conectarla a un sistema
MODBUS, si no tiene como objetivo controlarla o supervisarla externamente. La bomba puede funcionar en modo local,
como se hace tradicionalmente, sin usar la capa MODBUS. Sin embargo, esperamos que la implementación de
MODBUS-RTU en la bomba abra a nuestros clientes avanzados y socios una amplia gama de nuevas oportunidades y
escenarios de implementación, gracias a la simplicidad y flexibilidad de la capa MODBUS-RTU. Usando un mensaje
MODBUS-RTU, la bomba puede iniciarse y detenerse por errores de informe de punto de ajuste, y así sucesivamente,
dando al usuario / instalador una amplia gama de características nuevas.
1.2 CARACTERÍSTICAS BÁSICAS
El sistema de comunicación MODBUS proporciona una implementación Maestro / Esclavo entre dispositivos que
comparten una conexión física. Para la bomba, la conexión física es una capa serie semidúplex RS-485, que se ha
elegido entre otras opciones debido a su amplia implementación y robustez. La bomba está diseñada para funcionar en
un sistema maestro único. En esta implementación, los dispositivos Maestro y Esclavo tienen funciones claras, y es
fundamental comprender claramente estas funciones para la implementación adecuada del sistema.
Dispositivo maestro
Dispositivo que controla el intercambio de datos en el bus y, si es necesario, implementa tareas de coordinación
entre diferentes esclavos (es decir, controlador lógico programable del PLC, SCADA, etc.).
Dispositivo esclavo
Dispositivos conectados al bus que responden a las demandas del maestro, ya sea informando información o
ejecutando tareas según la solicitud maestra.
2 CONTROLES DEL PANEL FRONTAL
El panel frontal de la bomba contiene varios botones e indicadores para indicar y controlar el estado de la bomba. Estos
se muestran en la Imagen 1.
0000138174

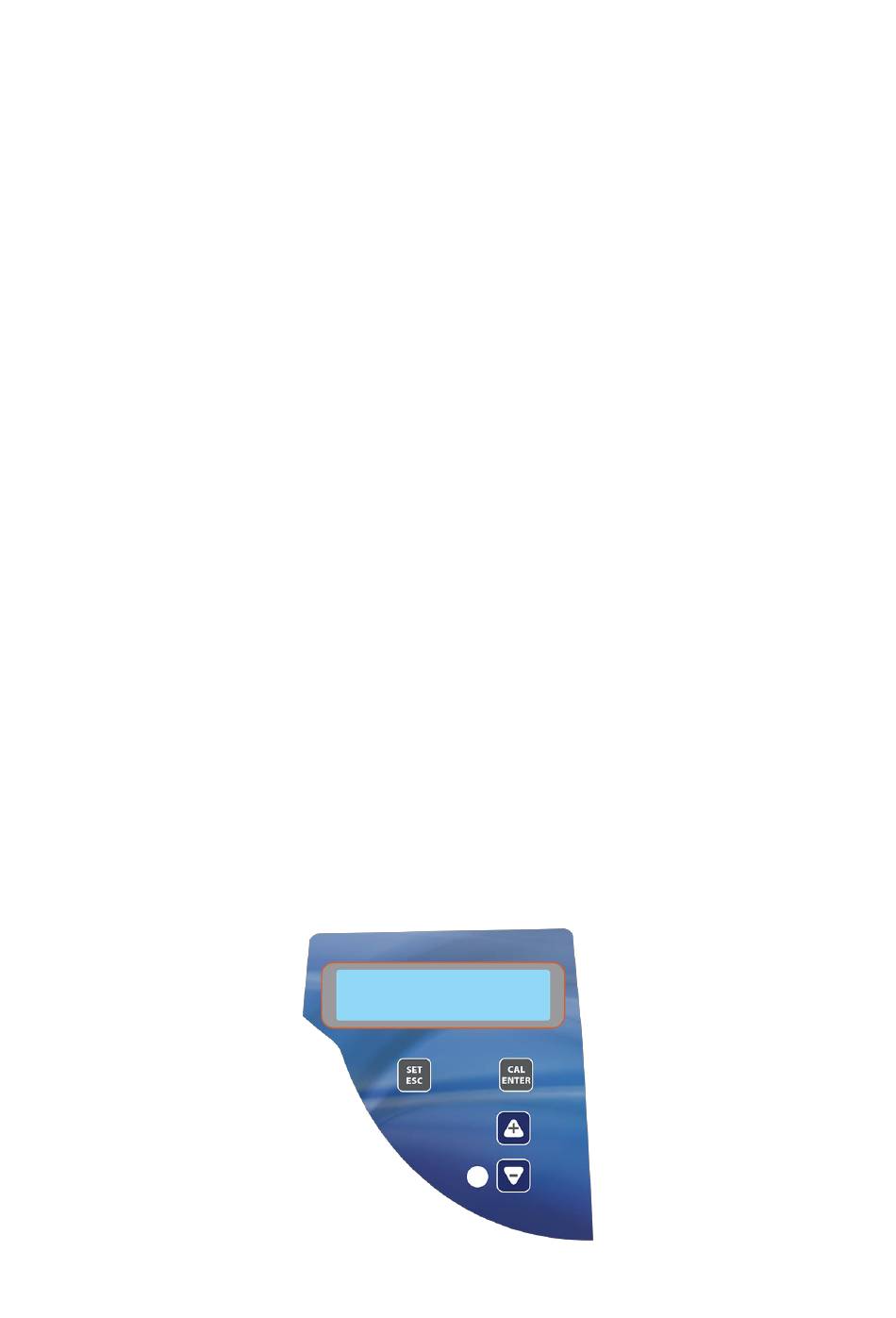

Imagen 1 Indicador del panel
