SystemAir PULSER Instructions Manual

PULSER
153
93
40
VIKTIGT: Läs denna instruktion
innan produkten monteras och
!
ansluts.
K 1 2 U 3 4 U K G G
Fig 1
Fig 2
G G
Systemair AB
739 30 Skinnskatteberg, Sweden
Tel:+46 222 440 00 Fax:+46 222 440 99
INSTRUKTION

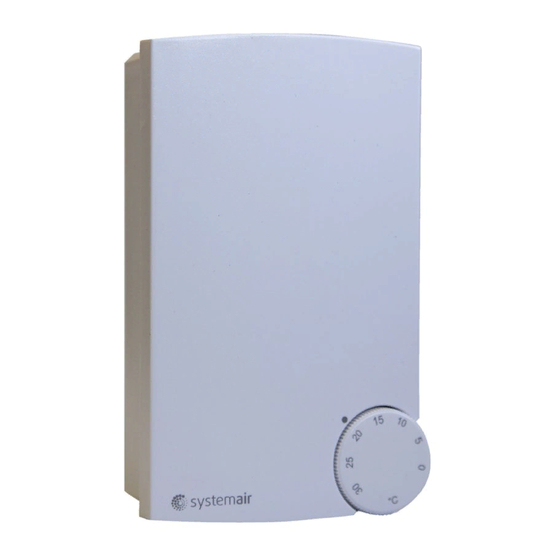

Triac-regulator för steglös styrning
av elvärme
PULSER är en komplett steglös effektregulator för elvärmestyrning
med automatisk spänningsanpassning. Omkopplingsbar för drift
med inbyggd eller extern temperatursensor. Regulatorn arbetar
steglöst genom tidsproportionell styrning - Förhållandet mellan tilltid
och fråntid avpassas efter det rådande effektbehovet.
PULSER är endast avsedd för elvärmestyrning. Reglerprincipen gör
att den inte kan användas till motor- eller belysningsstyrning.
PULSER kan inte användas för styrning av 3-fas värmare.
Reglerprincip
PULSER pulsar hela den tillkopplade effekten Till-Från. PULSER
anpassar medeleffekten till det rådande effektbehovet genom att
steglöst anpassa förhållandet mellan Till-tid och Från-tid.
Pulsperioden (= summan av Till-tid och Från-tid) är fast 60 sek.
PULSER är nollgenomgångsstyrd för att eliminera radiostörningar.
PULSER anpassar automatiskt reglermetod efter reglerobjektets
dynamik.
Vid snabba förlopp, t. ex. tilluftreglering kommer PULSER att arbeta
som PI-regulator med ett fast P-band på 20K och en fast I-tid på 6
minuter.
Vid långsamma förlopp t. ex. rumsreglering kommer PULSER att
arbeta som P-regulator med ett fast P-band på 1,5K
Montering
Tag av locket. Låsskruven finns bakom ratten. Montera PULSER
lodrätt med kylflänsen uppåt.
Använd skruv med skalldiameter max 5,5mm.
Fästhålen har c:c 60mm för att PULSER skall passa på eldosa.
Skall PULSER användas med den inbyggda givaren monteras den
c:a 1,5m över golvet på plats med representativ temperatur. Luften
skall kunna cirkulera fritt kring apparaten utan att hindras av dörrar
eller möbler.
OBS: PULSER avger c:a 20W förlustvärme som måste kunna
kylas bort.
OBS: Max omgivningstemp vid max installerad effekt: +30°C.
Omgivningstemperatur: 0 - 30°C. Icke kondenserande.
Kapslingsklass: IP20.
INSTRUKTION
Elinstallation
Installationen, som skall föregås av en allpolig brytare med ett
brytavstånd om minst 3 mm, skall utföras av behörig installatör.
Matningsspänning (fig 1)
Plint 1 och 2. Polaritetsoberoende.
Matningsspänning: 200 - 415V AC, 50 - 60 Hz med automatisk
spänningsanpassning.
Max ström: 16A.
Belastning (fig 1)
Plint 3 och 4.
Resistiv en- eller två-fas värmare.
Max belastning: 3680W vid 230V (16A)
6400W vid 400V (16A)
Min belastning: 230W vid 230V (1A)
400W vid 400V (1A)
OBS: Kylflänsen är spänningsförande.
Givare (fig 2 - 6)
Plint G och G. Polaritetsoberoende.
OBS: Vid drift med extern givare måste motsvarande funktion
kopplas bort i PULSER. Detta görs genom att ställa
skjutomkopplarna till höger om plintraden i enlighet med
figur 3.
OBS: PULSER-givarna har hög potential mot noll och jord
(>200V). Anslutning av extern givare skall alltså följa
gällande föreskrifter för nätspänningsinstallationer.
Nattsänkning (fig 7)
Plint K och K
Potentialfri slutning ger nattsänkning 0 - 10K ställbart med
potentiometer i PULSER.
Kopplingsfigurer

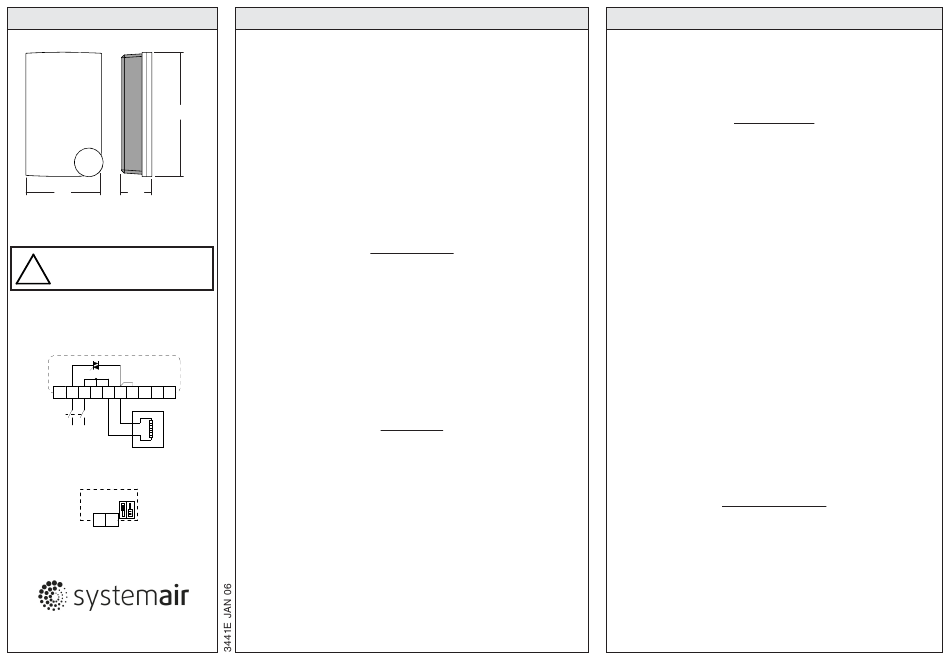

Fig 1: Inkoppling av matningsspänning och belastning.
Fig 2: Omkopplarinställning vid internt börvärde och givare.
Fig 3: Omkopplare och anslutning vid extern givare och internt
börvärde.
Fig 4: Omkopplare och anslutning vid rums-reglering med
TG-R430 som extern givare och börvärde.
Fig 5: Omkopplare och anslutning vid extern, separat givare och
TG-R430 som enbart börvärdesinställning.
Fig 6: Omkopplare och anslutning vid extern, separat givare och
potentiometer TBI-xx som börvärdesinställning.
Fig 7: Inkoppling av nattsänkningsfunktion.
