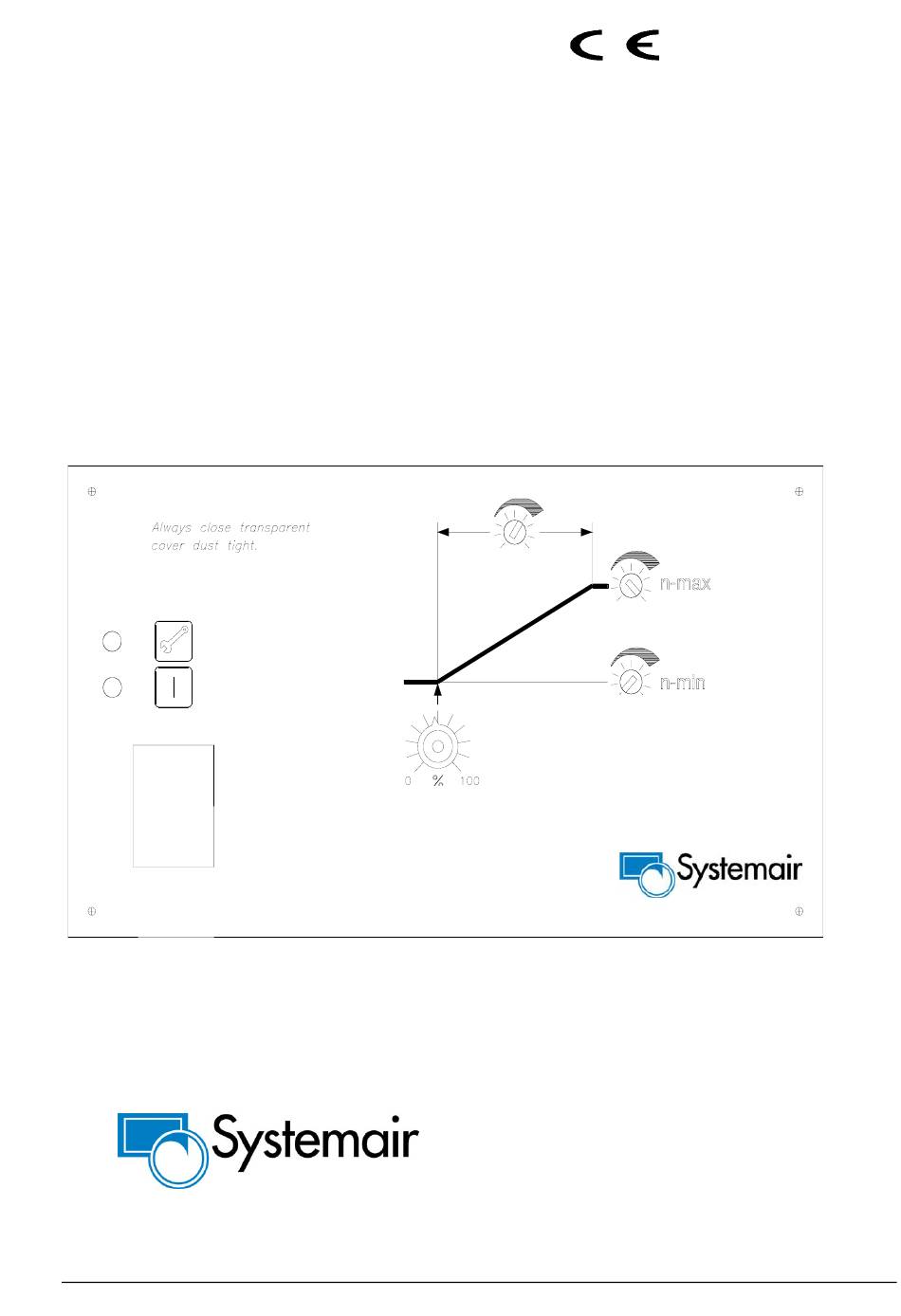

- Page 1 Bruksanvisning REP 6/10 Tryckreglering för spänningsreglerbara 1~ Motorer P-band % 100 0 % 100 SETPOINT Systemair Industrivägen 3, 739 30 Skinnskatteberg Tel 0222 440 00 - Fax 0222 440 99 mailbox@systemair.se www.systemair.se - 1 -...
-
Page 2: Table Of Contents
RE P 6/10 Innehållsförteckning 1. ALLMÄNNA ANVISNINGAR..........................3 1.1 T ............................3 RANSPORT LAGRING 2. SÄKERHET...............................3 2.1 S ............................3 YMBOLFÖRKLARING ............................3 ELEKTRISK UTRUSTNING ........................4 TILLVERKARE SERVICEADRESSER 3. ALLMÄN BESKRIVNING ..........................4 ............................4 ANVÄNDNINGSOMRÅDE ..............................4 TEKNISKA ................................5 MANÖVER 4. MONTAGE ................................6 4.1 M ................................6 ONTAGE ......................6 TEMPERATURPÅVERKAN VID IDRIFTTAGANDE... -
Page 3: Allmänna Anvisningar
RE P 6/10 1. Allmänna anvisningar 1.1 Transport Lagring Regleringarna är emballerade och förpackade med hänsyn till de krav som normal transport kräver. Regleringen skall, fram till slutmontaget, lagras så att det skyddas från fukt och väderpåverkan. 2. Säkerhet 2.1 Symbolförklaring Symbolerna nedan varnar för fara och hänvisar till särskilda försiktighetsåtgärder. -
Page 4: Tillverkare, Serviceadresser
3.1 Användningsområde Steglös tryckreglering av spänningsreglerbara 1~ motorer. Till givare kan t ex tryckgivare DSG användas. 3.2 Tekniska data Märkspänning 1~ 230V, 50/60Hz Märkström REP 6: REP 10: Minsta motorström 0,2A max. Förlusteffekt ca.: REP 6: ca. 16W REP 10: ca. -
Page 5: Manöver
RE P 6/10 3.3 Manöver P-band 0 % 100 % 100 % 100 SETPOINT "Störning" Lyser vid: Utlöst TK i motorn Blinkar vid: Avbrott eller kortsluten givaringång. Når översta- eller understa gränsen av givarens mätområde uppnås. "Drift" Lyser vid: Nätanslutning och huvudströmbrytare i läge till(1 eller 100%) Huvudströmbrytare Läge "0":... -
Page 6: Montage
RE P 6/10 4. Montage 4.1 Montage Beakta följande punkter: Montera kåpan på plant underlag så att inga spänningar uppstår! Använd lämpliga skruvar och montera de bilagda plastringarna! Kabelgenomföringarna måste vara fritt åtkomliga! Skyddas från direkt solljus! Montageplats (vid applikation lantbruk) För att undvika skador genom ammoniak (NH )-ångor, skall regleringen, om möjligt, inte monteras direkt i stallet utan i ett angränsande rum. -
Page 7: Elektrisk Installation
RE P 6/10 4.5 Elektrisk installation Endast behörig personal får göra den elektriska installationen och då beakta gällande regler! Vid öppet aggregat ligger farliga spänningar fritt. Utsätt Er inte för fara och se till att andra inte uppehåller sig i närheten! Kopplingsschema bifogas denna bruksanvisning ( Kap. -
Page 8: Spänningsförsörjning För Extern Utrustning ( Givare )
RE P 6/10 5.4 Spänningsförsörjning för extern utrustning För extern utrustning är strömförsörjningen integrerad. +24V ± 20% max. belastningsström 70mA anslutning på plint „24V“ referenspunkt GND-plint 5.5 Drift av flera fläktar med en reglering Man kan ansluta flera fläktar till en reglering. Summan av max. reglerströmmarna hos motorerna får inte överstiga regleringens märkström. -
Page 9: Inställning Av Reglerområde (P8)
RE P 6/10 6.3 Inställning reglerområde (P8) Val av reglerområde (P8) proportionell andel av regleringen: P8 i sitt vänstra ändläge ger hög förstärkning och därmed snabba reglertider vid liten reglerstabilitet. I sitt högra ändläge (P8) liten förstärkning, d v s längre reglertider vid högre reglerstabilitet. 6.4 Inställning av varvtal med extern signal 1. -
Page 10: Bilaga
RE P 6/10 8. Bilaga 8.1 Kopplingsschema 8.2 Måttskiss - 10 -... - Page 11 RE P 6/10 REP 6/10 Pressure controller for variable voltage 1~ motors P-band % 100 0 % 100 SETPOINT Systemair Industrivägen 3, 739 30 Skinnskatteberg Tel 0222 440 00 - Fax 0222 440 99 mailbox@systemair.se www.systemair.com - 11 -...
- Page 12 RE P 6/10 1. GENERAL DIRECTIONS ..........................13 1.1 T & ...........................13 RANSPORT STORAGE 2. SAFETY................................13 2.1 S ..............................13 YMBOL KEY ............................13 ELECTRICAL EQUIPMENT .......................14 MANUFACTURER SERVICE ADDRESSES 3. GENERAL DESCRIPTION..........................14 ..............................14 RANGE OF USES ...............................14 TECHNICAL DATA ...............................15 OPERATION 4.
-
Page 13: General Directions
User instructions Pressure controller REP 6/10 1. General directions 1.1 Transport Storage • The controllers are packed and wrapped for normal transport demands. • Controllers must be stored damp-free and protected from climatic effects prior to final assembly. 2. Safety 2.1 Symbol Key... -
Page 14: Manufacturer, Service Addresses
User instructions Pressure controller REP 6/10 2.3 Manufacturer, Service Addresses Please get in touch at the following address if you have any questions regarding our products: Systemair AB Industrivägen 3 SE 739 30 Skinnskatteberg, Sweden Tel +46 (0)222 440 00 Fax +46 (0)222 440 99 3. -
Page 15: Operation
User instructions Pressure controller REP 6/10 3.3 Operation P-band Always close transparent cover dust tight n-max 0 % 100 n-min % 100 0 % 100 SETPOINT "Interference" Comes on: TK triggered in motor Flashes: Break or short-circuited sensor input. When upper or lower limit of sensor measuring range is reached. -
Page 16: Assembly
User instructions Pressure controller REP 6/10 4. Assembly 4.1 Assembly Observe the following points: • Assemble the cover on a flat surface to avoid bending! • Use suitable screws and assemble the enclosed plastic rings! • Cable entries must be freely accessible! •... -
Page 17: Electrical Installation
User instructions Pressure controller REP 6/10 4.5 Electrical Installation • Only authorised personnel may perform the electrical installation complying with applicable regulations. • Hazardous voltages are exposed with enclosures removed. Do not expose yourself to danger and make sure other people are not in the vicinity. -
Page 18: Power Supply For External Equipment ( Sensors )
User instructions Pressure controller REP 6/10 5.4 Power supply for external equipment The power supply for external equipment is integrated in the controller. +24V ± 20% max. load current 70mA connection to terminal block "24V" reference point GND terminal block. -
Page 19: Output Voltage (P7)
User instructions Pressure controller REP 6/10 6.2 Setting max. output voltage (speed limitation) (P7) Cos ϕ adaptation of output voltage Need only be done as necessary 1. Switch (3) in position "1". 2. Turn the speed potentiometer (P4) to its right-most end position. -
Page 20: Interference Indicator (Led 1)
User instructions Pressure controller REP 6/10 7.3 Interference indicator (LED 1) LED 1 will come on when the thermal switch motor protection has been activated to indicate that the integrated engine protection function has been triggered (see 5.6 Motor protection). -
Page 21: Annexe
Max. switch load 5A / 250 VAC ext. Soll PE PE L1 L1 N N U1 U1 U2 U2 12 11 14 Alt 0 - 10V Alarm Ext. control signal Ext. 0-10V ref. value C in motor br/BN ge/ YE ws/ WH Pressure Pot.
