SystemAir PULSER-M Instructions Manual

PULSER-M
153
93
40
VIKTIGT: Läs denna instruktion
innan produkten monteras och
!
ansluts.
K 1 2 U 3 4 U K G G
Fig 1
Fig 3
Fig 2
G G
G G
TG-K3xx
TG-G1xx
Fig 4
G G
TG-R4xx
1
3
Fig 5
TG-K3xx
G G
TG-R4xx
TG-G1xx
2
3
Systemair AB
739 30 Skinnskatteberg, Sweden
Tel:+46 222 440 00 Fax:+46 222 440 99
INSTRUKTION
Triac-regulator för steglös styrning av elvärme,
med min/max-begränsningsfunktion
PULSER-M är en komplett steglös effektregulator för
elvärmestyrning med automatisk spänningsanpassning. Omkopp-
lingsbar för drift med inbyggd eller extern temperatursensor.
Regulatorn arbetar steglöst genom tidsproportionell styrning -
Förhållandet mellan tilltid och fråntid avpassas efter det rådande
effektbehovet. Ingång för separat givare för min- eller
maxbegränsning av inblåsningstemperaturen vid rumsreglering.
PULSER-M är endast avsedd för elvärmestyrning. Reglerprincipen
gör att den inte kan användas till motor- eller belysningsstyrning.
PULSER-M kan inte användas för styrning av 3-fas värmare.
Installation
Tag av locket. Låsskruven finns bakom ratten. Montera PULSER-M
lodrätt med kylflänsen uppåt.
Använd skruv med skalldiameter max 5.5mm.
Fästhålen har centrumavstånd 60mm för att PULSER-M skall passa
på eldosa.
Skall PULSER-M användas med den inbyggda givaren monteras
PULSER-M c:a 1.5m över golvet på plats med representativ
temperatur. Luften skall kunna cirkulera fritt kring apparaten utan att
hindras av dörrar eller möbler.
OBS: PULSER-M avger c:a 20W förlustvärme som måste kunna
kylas bort.
OBS: Max omgivningstemp vid max installerad effekt: +30°C.
Omgivningstemp 0 - 30°C icke kondenserande
Kapslingsklass: IP20
Inkoppling
Matningsspänning (fig 1) Plint 1 och 2. Polaritetsoberoende.
Matningsspänning: 200 - 415V AC, 50 - 60 Hz med automatisk
spänningsanpassning.
Max ström: 16A.
OBS: Matningen till PULSER-M skall ske via en allpolig brytare
med brytavstånd >3mm.
:
OBS Kylflänsen är spänningsförande.
Belastning (fig 1) Plint 3 och 4.
Resistiv en- eller två-fas värmare.
Max belastning: 3680W vid 230V (16A)
6400W vid 400V (16A)
Min belastning: 230W vid 230V (1A)
400W vid 400V (1A)
Extern givare och börvärde (fig 2 - 6)
Plint G och G. Polaritetsoberoende.
INSTRUKTION
OBS: Vid drift med extern börvärdesinställning och/eller givare
måste motsvarande funktion kopplas bort i PULSER-M.
Detta görs genom att ställa skjutomkopplarna till höger
om plintraden i enlighet med motsvarande figur.
Nattsänkning (fig 7) Plint K och K
Potentialfri slutning ger nattsänkning 0 - 10K ställbart med
potentiometer i PULSER-M.
Min/max-begränsningsgivare (fig 8 och 9)
Plint M och M. Polaritetsoberoende.
Välj funktion med skjutomkopplarna bredvid MM-plinten. Ställ
begränsningstemperaturen på potentiometern vid MM-plinten.
Moturs ändläge motsvarar givarens nedre gränstemperatur och
medurs ändläge dess övre gränstemperatur. Varje delstreck är
5K.
OBS: PULSER-givarna har hög potential mot noll och jord
(>200V). Kablering och installation av extern givare skall
alltså följa gällande föreskrifter för nätspännings-
installationer.
Börvärdesbegränsning
Börvärdesinställningen kan mekaniskt begränsas med hjälp av
begränsningsskivorna bakom ratten.
Ställ börvärdesratten på ett värde inom det önskade intervallet.
Drag av ratten.
Lossa låsskruven som låser skivorna. Vrid den blå skivan så att
tappen hamnar strax nedanför den undre begränsnings-
temperaturen. Måtta med hjälp av markeringarna i botten på
lockets ratturtag. Markeringarna har 5° delning.
Ställ på motsvarande sätt den röda skivans tapp strax över den
övre begränsningstemperaturen.
Drag fast skruven utan att rubba skivornas läge.
Sätt på ratten igen och prova. Finjustera om nödvändigt.

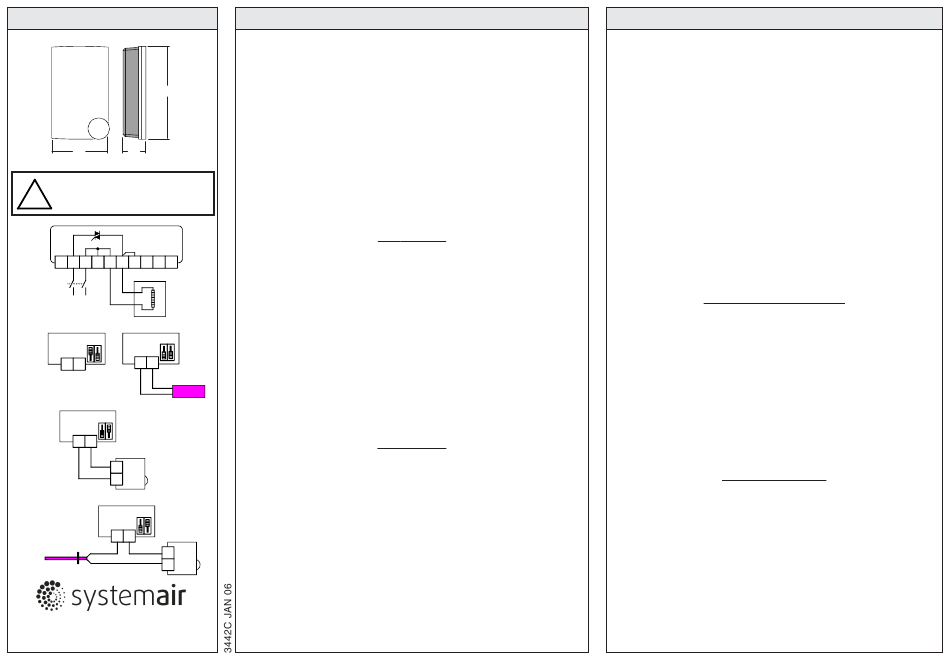

Kopplingsfigurer
Fig 1: Inkoppling av matningsspänning och belastning.
Fig 2: Omkopplarinställning vid internt börvärde och givare.
Fig 3: Omkopplare och anslutning vid extern givare och internt
börvärde
Fig 4: Omkopplare och anslutning vid rums-reglering med TG-
R4xx som extern givare och börvärde.
Fig 5: Omkopplare och anslutning vid extern, separat givare och
TG-R4xx som enbart börvärdesinställning.
Fig 6: Omkopplare och anslutning vid extern, separat givare och
potentio-meter. TBI-xx som börvärdesinställning.
Fig 7: Inkoppling av nattsänkningsfunktion.
Fig 8: Omkopplare och anslutning av minbegränsningsgivare.
Fig 9: Omkopplare och anslutning av maxbegränsningsgivare.
