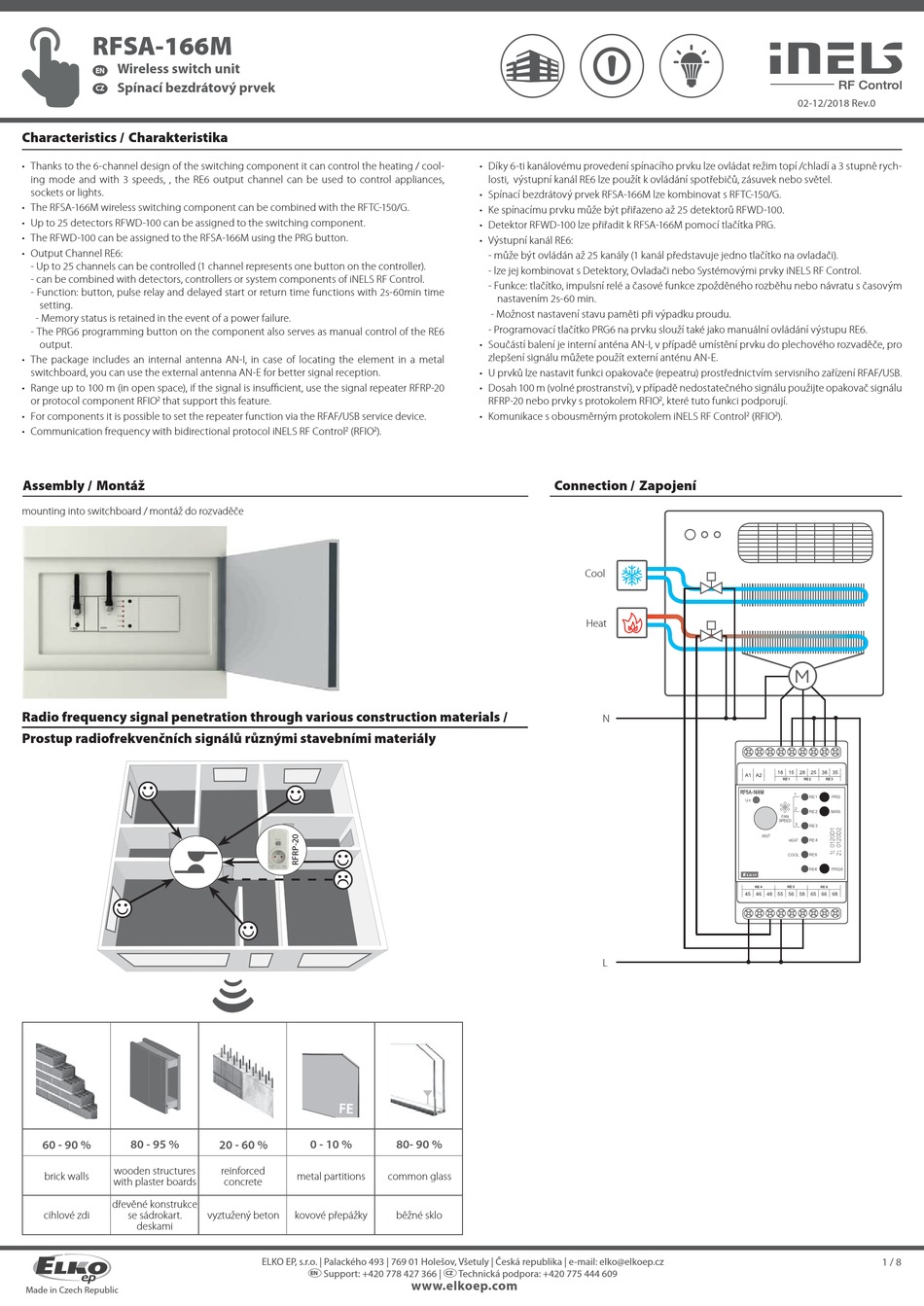

Elko iNels RFSA-166M Quick Start Manual

RFSA-166M
Wireless switch unit
EN
Spínací bezdrátový prvek
CZ

Characteristics /

Charakteristika
• Thanks to the 6-channel design of the switching component it can control the heating / cool-
ing mode and with 3 speeds, , the RE6 output channel can be used to control appliances,
sockets or lights.
• The RFSA-166M wireless switching component can be combined with the RFTC-150/G.
• Up to 25 detectors RFWD-100 can be assigned to the switching component.
• The RFWD-100 can be assigned to the RFSA-166M using the PRG button.
• Output Channel RE6:
- Up to 25 channels can be controlled (1 channel represents one button on the controller).
- can be combined with detectors, controllers or system components of iNELS RF Control.
- Function: button, pulse relay and delayed start or return time functions with 2s-60min time
setting.
- Memory status is retained in the event of a power failure.
- The PRG6 programming button on the component also serves as manual control of the RE6
output.
• The package includes an internal antenna AN-I, in case of locating the element in a metal
switchboard, you can use the external antenna AN-E for better signal reception.
• Range up to 100 m (in open space), if the signal is insuffi cient, use the signal repeater RFRP-20
2
or protocol component RFIO that support this feature.
• For components it is possible to set the repeater function via the RFAF/USB service device.
• Communication frequency with bidirectional protocol iNELS RF Control

Assembly /

Montáž
mounting into switchboard / montáž do rozvaděče

Radio frequency signal penetration through various construction materials /

Prostup radiofrekvenčních signálů různými stavebními materiály
☺
☺
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
dřevěné konstrukce
cihlové zdi se sádrokart.
deskami
Made in Czech Republic
2 (RFIO 2 ).
☺
☺
☺
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
vyztužený beton kovové přepážky
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: elko@elkoep.cz
Support: +420 778 427 366 |
EN
• Díky 6-ti kanálovému provedení spínacího prvku lze ovládat režim topí /chladí a 3 stupně rych-
losti, výstupní kanál RE6 lze použít k ovládání spotřebičů, zásuvek nebo světel.
• Spínací bezdrátový prvek RFSA-166M lze kombinovat s RFTC-150/G.
• Ke spínacímu prvku může být přiřazeno až 25 detektorů RFWD-100.
• Detektor RFWD-100 lze přiřadit k RFSA-166M pomocí tlačítka PRG.
• Výstupní kanál RE6:
- může být ovládán až 25 kanály (1 kanál představuje jedno tlačítko na ovladači).
- lze jej kombinovat s Detektory, Ovladači nebo Systémovými prvky iNELS RF Control.
- Funkce: tlačítko, impulsní relé a časové funkce zpožděného rozběhu nebo návratu s časovým
nastavením 2s-60 min.
- Možnost nastavení stavu paměti při výpadku proudu.
- Programovací tlačítko PRG6 na prvku slouží také jako manuální ovládání výstupu RE6.
• Součástí balení je interní anténa AN-I, v případě umístění prvku do plechového rozvaděče, pro
zlepšení signálu můžete použít externí anténu AN-E.
• U prvků lze nastavit funkci opakovače (repeatru) prostřednictvím servisního zařízení RFAF/USB.
• Dosah 100 m (volné prostranství), v případě nedostatečného signálu použijte opakovač signálu
RFRP-20 nebo prvky s protokolem RFIO
• Komunikace s obousměrným protokolem iNELS RF Control

Connection /

80- 90 %
common glass
běžné sklo
Technická podpora: +420 775 444 609
CZ
www.elkoep.com
2 , které tuto funkci podporují.
2
(RFIO
Zapojení
Cool
Heat
N
L
02-12/2018 Rev.0
2
).
M
1 / 8
