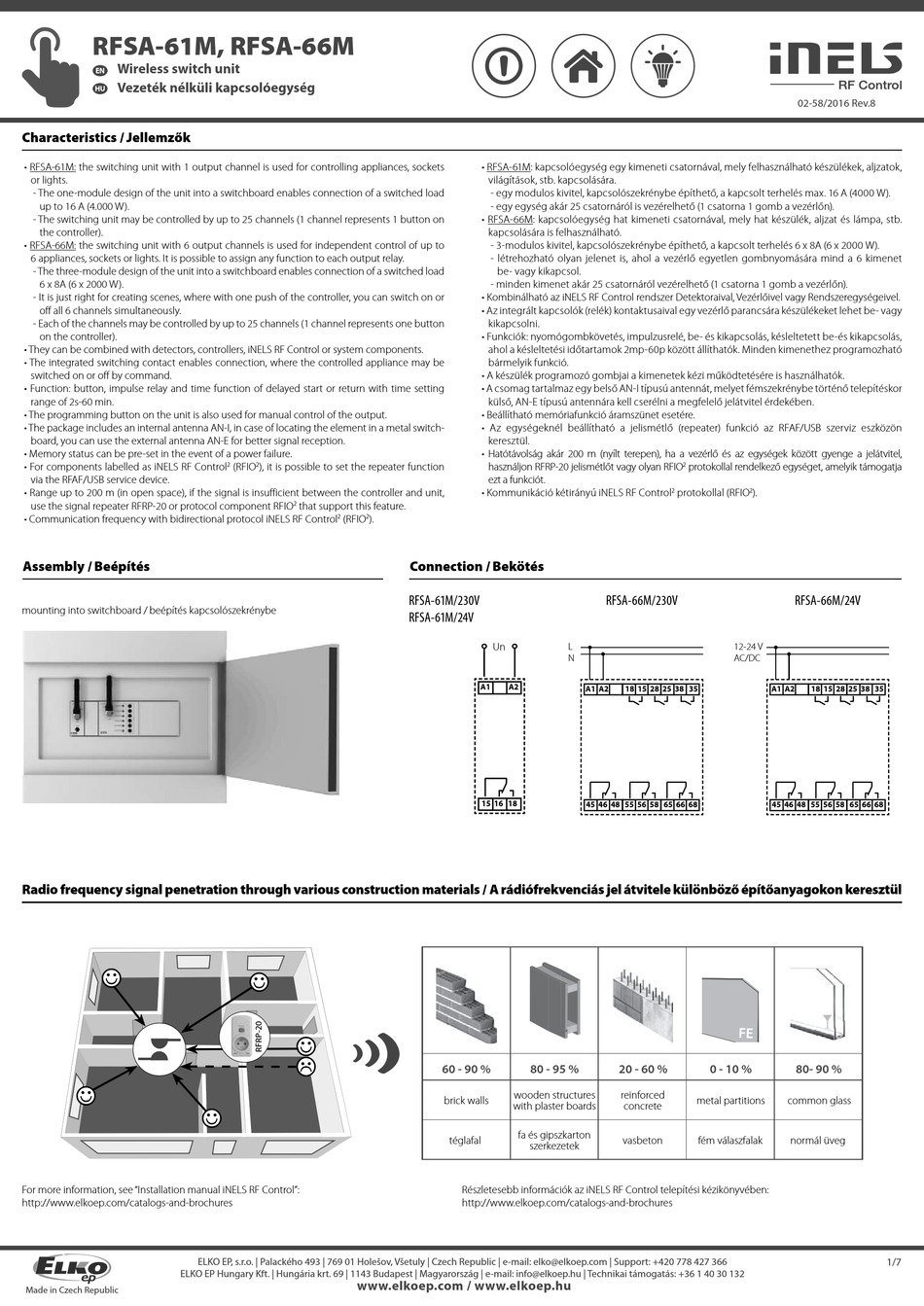

Elko iNels RFSA-61M Manual

RFSA-61M, RFSA-66M
Wireless switch unit
EN
Vezeték nélküli kapcsolóegység
HU
Characteristics / Jellemzők
• RFSA-61M: the switching unit with 1 output channel is used for controlling appliances, sockets
or lights.
- The one-module design of the unit into a switchboard enables connection of a switched load
up to 16 A (4.000 W).
- The switching unit may be controlled by up to 25 channels (1 channel represents 1 button on
the controller).
• RFSA-66M: the switching unit with 6 output channels is used for independent control of up to
6 appliances, sockets or lights. It is possible to assign any function to each output relay.
- The three-module design of the unit into a switchboard enables connection of a switched load
6 x 8A (6 x 2000 W).
- It is just right for creating scenes, where with one push of the controller, you can switch on or
off all 6 channels simultaneously.
- Each of the channels may be controlled by up to 25 channels (1 channel represents one button
on the controller).
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• The integrated switching contact enables connection, where the controlled appliance may be
switched on or off by command.
• Function: button, impulse relay and time function of delayed start or return with time setting
range of 2s-60 min.
• The programming button on the unit is also used for manual control of the output.
• The package includes an internal antenna AN-I, in case of locating the element in a metal switch-
board, you can use the external antenna AN-E for better signal reception.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control
via the RFAF/USB service device.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control
Assembly / Beépítés
mounting into switchboard / beépítés kapcsolószekrénybe
Radio frequency signal penetration through various construction materials /
☺
☺
For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: info@elkoep.hu | Technikai támogatás: +36 1 40 30 132
Made in Czech Republic
2 2
(RFIO ), it is possible to set the repeater function
2
that support this feature.
2 (RFIO 2 ).
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
www.elkoep.com / www.elkoep.hu
• RFSA-61M: kapcsolóegység egy kimeneti csatornával, mely felhasználható készülékek, aljzatok,
világítások, stb. kapcsolására.
- egy modulos kivitel, kapcsolószekrénybe építhető, a kapcsolt terhelés max. 16 A (4000 W).
- egy egység akár 25 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn).
• RFSA-66M: kapcsolóegység hat kimeneti csatornával, mely hat készülék, aljzat és lámpa, stb.
kapcsolására is felhasználható.
- 3-modulos kivitel, kapcsolószekrénybe építhető, a kapcsolt terhelés 6 x 8A (6 x 2000 W).
- létrehozható olyan jelenet is, ahol a vezérlő egyetlen gombnyomására mind a 6 kimenet
be- vagy kikapcsol.
- minden kimenet akár 25 csatornáról vezérelhető (1 csatorna 1 gomb a vezérlőn).
• Kombinálható az iNELS RF Control rendszer Detektoraival, Vezérlőivel vagy Rendszeregységeivel.
• Az integrált kapcsolók (relék) kontaktusaival egy vezérlő parancsára készülékeket lehet be- vagy
kikapcsolni.
• Funkciók: nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás,
ahol a késleltetési időtartamok 2mp-60p között állíthatók. Minden kimenethez programozható
bármelyik funkció.
• A készülék programozó gombjai a kimenetek kézi működtetésére is használhatók.
• A csomag tartalmaz egy belső AN-I típusú antennát, melyet fémszekrénybe történő telepítéskor
külső, AN-E típusú antennára kell cserélni a megfelelő jelátvitel érdekében.
• Beállítható memóriafunkció áramszünet esetére.
• Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön
keresztül.
• Hatótávolság akár 200 m (nyílt terepen), ha a vezérlő és az egységek között gyenge a jelátvitel,
használjon RFRP-20 jelismétlőt vagy olyan RFIO
ezt a funkciót.
• Kommunikáció kétirányú iNELS RF Control
Connection / Bekötés
RFSA-61M/230V
RFSA-61M/24V
Un L
N
A1 A2
15 16 18
A rádiófrekvenciás jel átvitele különböző építőanyagokon keresztül
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
fa és gipszkarton
téglafal
szerkezetek
Részletesebb információk az iNELS RF Control telepítési kézikönyvében:
http://www.elkoep.com/catalogs-and-brochures
2
protokollal rendelkező egységet, amelyik támogatja
2 protokollal (RFIO 2 ).
RFSA-66M/230V
12-24 V
AC/DC
A1 A2 18 15 28 25 38 35
45 46 48 55 56 58 65 66 68
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
vasbeton fém válaszfalak
02-58/2016 Rev.8
RFSA-66M/24V
A1 A2 18 15 28 25 38 35
45 46 48 55 56 58 65 66 68
80- 90 %
common glass
normál üveg
1/7
