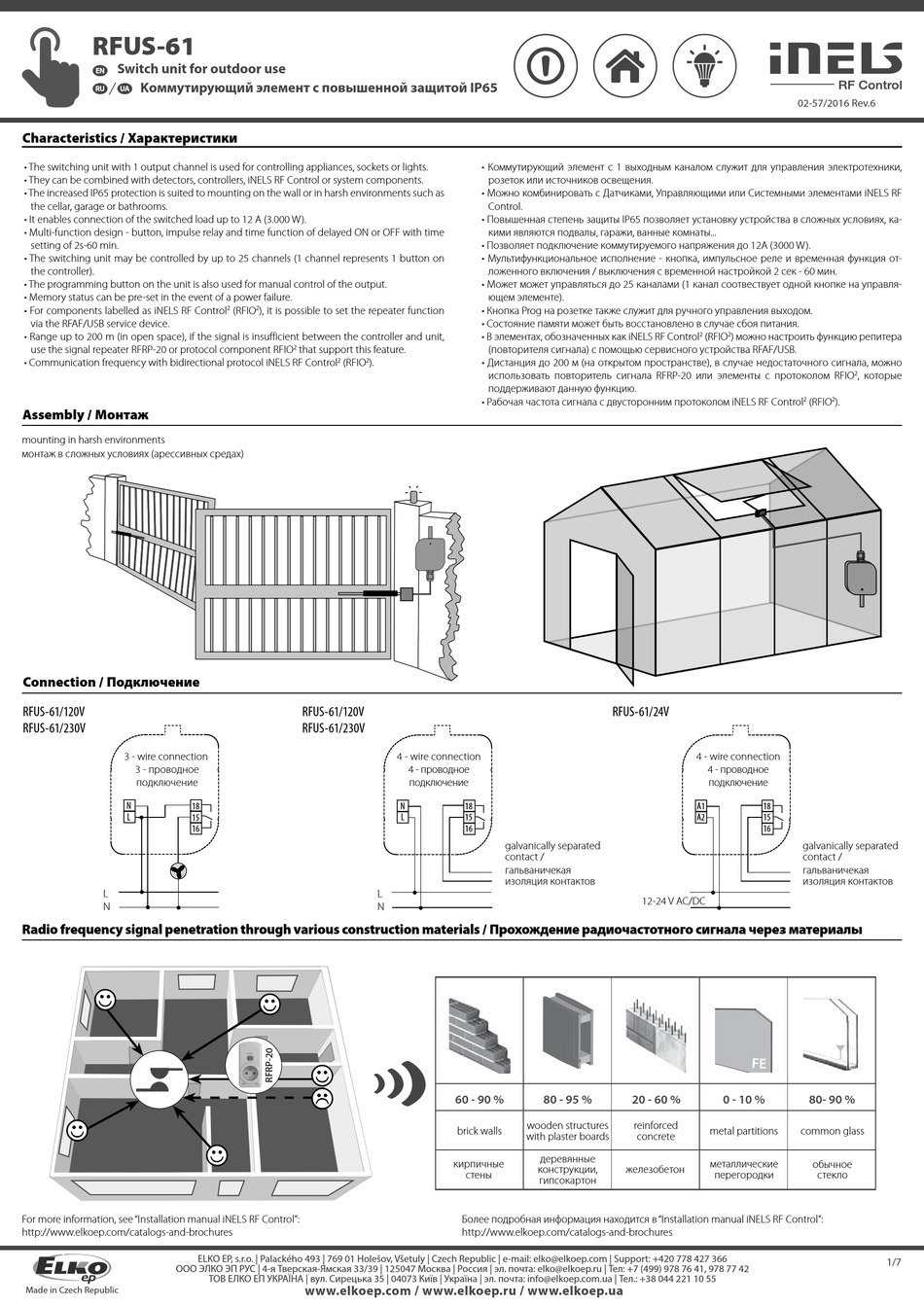

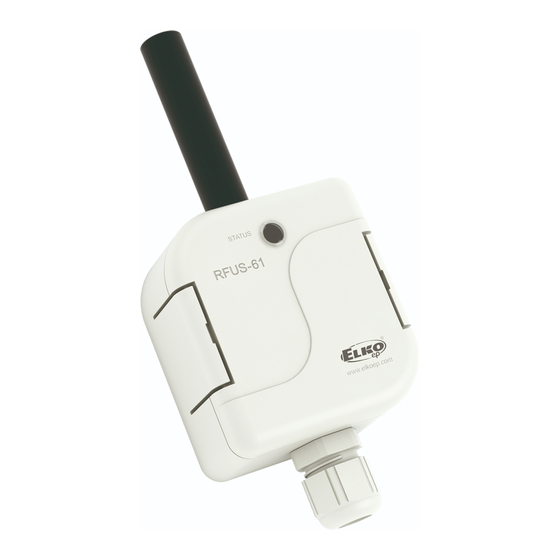

RFUS-61
Switch unit for outdoor use
EN
Kоммутирующий элемент с повышенной защитой IP65
RU
UA
Characteristics /
Характеристики
• The switching unit with 1 output channel is used for controlling appliances, sockets or lights.
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• The increased IP65 protection is suited to mounting on the wall or in harsh environments such as
the cellar, garage or bathrooms.
• It enables connection of the switched load up to 12 A (3.000 W).
• Multi-function design - button, impulse relay and time function of delayed ON or OFF with time
setting of 2s-60 min.
• The switching unit may be controlled by up to 25 channels (1 channel represents 1 button on
the controller).
• The programming button on the unit is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control
via the RFAF/USB service device.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control
Assembly /
Монтаж
mounting in harsh environments
монтаж в сложных условиях (арессивных средах)
Connection /
Подключение
RFUS-61/120V
RFUS-61/230V
3 - wire connection
3 - проводное
подключение
N
18
L
15
16
L
N
Radio frequency signal penetration through various construction materials /
☺
☺
For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: elko@elkoep.ru | Тел: +7 (499) 978 76 41, 978 77 42
Made in Czech Republic
2
2
(RFIO
), it is possible to set the repeater function
2
that support this feature.
2
(RFIO
2
).
RFUS-61/120V
RFUS-61/230V
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: info@elkoep.com.ua | Тел.: +38 044 221 10 55
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
• Коммутирующий элемент с 1 выходным каналом служит для управления электротехники,
розеток или источников освещения.
• Можно комбинировать с Датчиками, Управляющими или Системными элементами iNELS RF
Control.
• Повышенная степень защиты IP65 позволяет установку устройства в сложных условиях, ка-
кими являются подвалы, гаражи, ванные комнаты...
• Позволяет подключение коммутируемого напряжения до 12A (3000 W).
• Мультифункциональное исполнение - кнопка, импульсное реле и временная функция от-
ложенного включения / выключения с временной настройкой 2 сек - 60 мин.
• Может может управляться до 25 каналами (1 канал соотвествует одной кнопке на управля-
ющем элементе).
• Кнопка Prog на розетке также служит для ручного управления выходом.
• Состояние памяти может быть восстановлено в случае сбоя питания.
• В элементах, обозначенных как iNELS RF Control
(повторителя сигнала) с помощью сервисного устройства RFAF/USB.
• Дистанция до 200 м (на открытом пространстве), в случае недостаточного сигнала, можно
использовать повторитель сигнала RFRP-20 или элементы с протоколом RFIO
поддерживают данную функцию.
• Рабочая частота сигнала с двусторонним протоколом iNELS RF Control
4 - wire connection
4 - проводное
подключение
N
18
L
15
16
galvanically separated
contact /
гальваничекая
изоляция контактов
L
N
Прохождение радиочастотного сигнала через материалы
60 - 90 %
80 - 95 %
wooden structures
brick walls
with plaster boards
деревянные
кирпичные
конструкции,
стены
гипсокартон
Более подробная информация находится в "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
2
2
(RFIO
) можно настроить функцию репитера
RFUS-61/24V
4 - wire connection
4 - проводное
подключение
A1
18
A2
15
16
12-24 V AC/DC
20 - 60 %
0 - 10 %
reinforced
metal partitions
concrete
металлические
железобетон
перегородки
02-57/2016 Rev.6
2
, которые
2
2
(RFIO
).
galvanically separated
contact /
гальваничекая
изоляция контактов
80- 90 %
common glass
обычное
стекло
1/7
