Elko iNELS RFSA-61M Quick Start Manual

RFSA-61M, RFSA-66M
Wireless switch unit
EN
Jednokanalna prekidačka jedinica
RS
Characteristics / Karakteristike

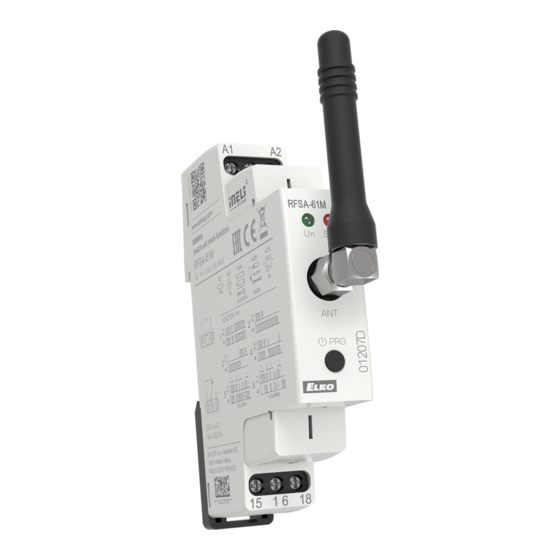

• RFSA-61M: the switching unit with 1 output channel is used for controlling appliances, sockets
or lights.
- The one-module design of the unit into a switchboard enables connection of a switched load
up to 16 A (4.000 W).
- The switching unit may be controlled by up to 25 channels (1 channel represents 1 button on
the controller).
• RFSA-66M: the switching unit with 6 output channels is used for independent control of up to
6 appliances, sockets or lights. It is possible to assign any function to each output relay.
- The three-module design of the unit into a switchboard enables connection of a switched load
6 x 8A (6 x 2000 W).
- It is just right for creating scenes, where with one push of the controller, you can switch on or
off all 6 channels simultaneously.
- Each of the channels may be controlled by up to 25 channels (1 channel represents one button
on the controller).
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• The integrated switching contact enables connection, where the controlled appliance may be
switched on or off by command.
• Function: button, impulse relay and time function of delayed start or return with time setting
range of 2s-60 min.
• The programming button on the unit is also used for manual control of the output.
• The package includes an internal antenna AN-I, in case of locating the element in a metal switch-
board, you can use the external antenna AN-E for better signal reception.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control
via the RFAF/USB service device.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control
Assembly / Montaža
mounting into switchboard / montaža u ormar
Radio frequency signal penetration through various construction materials /


For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
Made in Czech Republic
(RFIO ), it is possible to set the repeater function
2 2
that support this feature.
2
2 (RFIO




U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: office@elkoep.rs
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: office@elkoep.rs
Support: +381 63 479 880 |
EN
• RFSA-61M: preklopni element sa 1 izlaznim kanalom koristi se za upravljanje uređajima, utič-
nicama ili svetlima.
- 1 modularni dizajn elementa sa ugradnjom u razvodnu tablu omogućava povezivanje pre-
klopnog tereta do 16A (4000V).
- Preklopnim elementom može se upravljati do 25 kanala (1 kanal predstavlja jedno dugme
na kontroleru).
• RFSA-66M: preklopni element sa 6 izlaznih kanala koristi se za nezavisno upravljanje do 6
uređaja, utičnica ili svetla.
- 3 modularni dizajn elementa sa ugradnjom u razvodnu tablu omogućava povezivanje pre-
klopnog tereta 6 x 8A (6 x 2000V).
- Pogodan je za stvaranje scena u kojima možete istovremeno uključiti / isključiti svih 6 ka-
nala jednim pritiskom na kontroler.
- Svakim od kanala može se upravljati do 25 kanala (1 kanal predstavlja jedno dugme na
daljinskom upravljaču).
• Može se kombinovati sa detektorima, kontrolerima ili iNELS RF elementima upravljačkog
sistema.
• Integrisani preklopni kontakt omogućava povezivanje gde se kontrolisanom uređaju može
narediti uključivanje / isključivanje.
• Funkcije: taster, impulsni relej i vremenska funkcija odloženog uključenja i isključenja sa vre-
menom podešavanja 2 s do 60 min
• Taster za programiranje na prekidačkoj jedinici takođe služi i kao ručna kontrola izlaza. .
• Paket uključuje unutrašnju AN-I antenu, u slučaju da se element postavi u metalnu razvodnu
tablu. Možete da koristite spoljašnju AN-E antenu za poboljšanje signala.
• Mogućnost podešavanja statusa memorije u slučaju nestanka struje.
•Za elemente označene kao iNELS RF Control
putem RFAF / USB servisnog uređaja.
•Domet do 200m (na otvorenom), u slučaju nedovoljnog signala između kontrolera i jedinice, ko-
2 ). ristite RFRP-20 repetitor signala ili elemente sa RFIO2 protokolom koji podržavaju ovu funkciju.
• Frekvencija komunikacije sa dvosmernim iNELS RF Control
Connection / Konekcija
RFSA-61M/230V
RFSA-61M/24V
Un
A1 A2
15 16 18
Prenos radio frekvencijskih signala preko različitih građevinskih materijala
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
drvena konstuk-
zid od
cija sa gipsanim
cigle
pločama
Za više informacija, pogledati ,,Instalaciono uputstvo iNELS RF kontrole":
https://www.elkoep.rs/preuzimanja
Tehnička podrška +381 63 479 880
RS
www.elkoep.rs
(RFIO ), moguće je podesiti funkciju repetitora
2 2
RFSA-66M/230V
L 12-24 V
N AC/DC
A1 A2 18 15 28 25 38 35
45 46 48 55 56 58 65 66 68
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
metalne pregrade
armirani beton
02-58/2016 Rev.8
(RFIO ).
2 2
RFSA-66M/24V
A1 A2 18 15 28 25 38 35
45 46 48 55 56 58 65 66 68
80- 90 %
common glass
staklo
