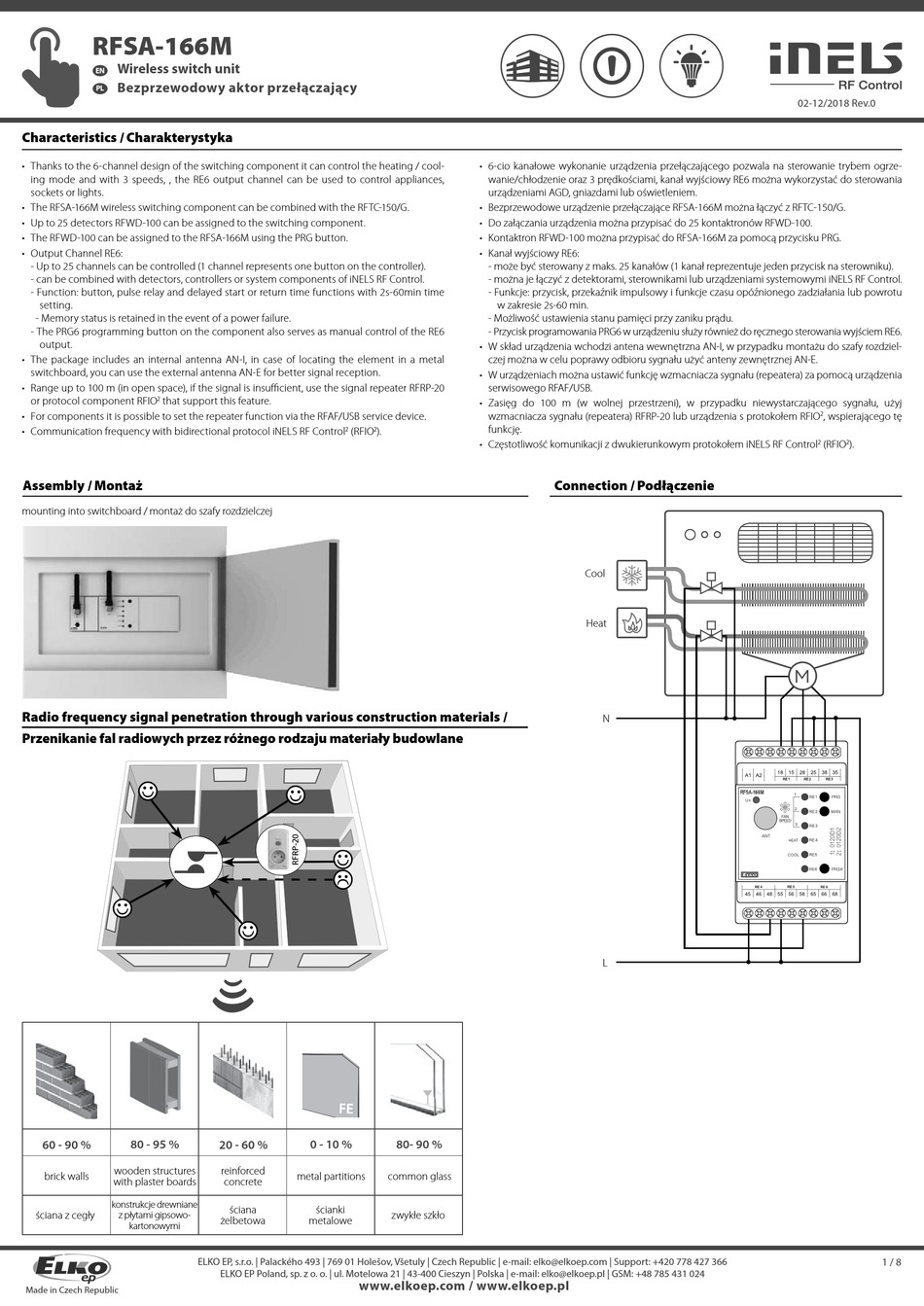

Elko inels RFSA-166M Quick Start Manual

RFSA-166M
Wireless switch unit
EN
Bezprzewodowy aktor przełączający
PL
Characteristics / Charakterystyka
• Thanks to the 6-channel design of the switching component it can control the heating / cool-
ing mode and with 3 speeds, , the RE6 output channel can be used to control appliances,
sockets or lights.
• The RFSA-166M wireless switching component can be combined with the RFTC-150/G.
• Up to 25 detectors RFWD-100 can be assigned to the switching component.
• The RFWD-100 can be assigned to the RFSA-166M using the PRG button.
• Output Channel RE6:
- Up to 25 channels can be controlled (1 channel represents one button on the controller).
- can be combined with detectors, controllers or system components of iNELS RF Control.
- Function: button, pulse relay and delayed start or return time functions with 2s-60min time
setting.
- Memory status is retained in the event of a power failure.
- The PRG6 programming button on the component also serves as manual control of the RE6
output.
• The package includes an internal antenna AN-I, in case of locating the element in a metal
switchboard, you can use the external antenna AN-E for better signal reception.
• Range up to 100 m (in open space), if the signal is insuffi cient, use the signal repeater RFRP-20
2
or protocol component RFIO that support this feature.
• For components it is possible to set the repeater function via the RFAF/USB service device.
• Communication frequency with bidirectional protocol iNELS RF Control
Assembly / Montaż
mounting into switchboard / montaż do szafy rozdzielczej
Radio frequency signal penetration through various construction materials /
Przenikanie fal radiowych przez różnego rodzaju materiały budowlane
☺
☺
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
konstrukcje drewniane
ściana z cegły
z płytami gipsowo-
kartonowymi
Made in Czech Republic
2 (RFIO
☺
☺
☺
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
ściana ścianki
żelbetowa metalowe
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Poland, sp. z o. o. | ul. Motelowa 21 | 43-400 Cieszyn | Polska | e-mail: elko@elkoep.pl | GSM: +48 785 431 024
www.elkoep.com / www.elkoep.pl
• 6-cio kanałowe wykonanie urządzenia przełączającego pozwala na sterowanie trybem ogrze-
wanie/chłodzenie oraz 3 prędkościami, kanał wyjściowy RE6 można wykorzystać do sterowania
urządzeniami AGD, gniazdami lub oświetleniem.
• Bezprzewodowe urządzenie przełączające RFSA-166M można łączyć z RFTC-150/G.
• Do załączania urządzenia można przypisać do 25 kontaktronów RFWD-100.
• Kontaktron RFWD-100 można przypisać do RFSA-166M za pomocą przycisku PRG.
• Kanał wyjściowy RE6:
- może być sterowany z maks. 25 kanałów (1 kanał reprezentuje jeden przycisk na sterowniku).
- można je łączyć z detektorami, sterownikami lub urządzeniami systemowymi iNELS RF Control.
- Funkcje: przycisk, przekaźnik impulsowy i funkcje czasu opóźnionego zadziałania lub powrotu
w zakresie 2s-60 min.
- Możliwość ustawienia stanu pamięci przy zaniku prądu.
- Przycisk programowania PRG6 w urządzeniu służy również do ręcznego sterowania wyjściem RE6.
• W skład urządzenia wchodzi antena wewnętrzna AN-I, w przypadku montażu do szafy rozdziel-
czej można w celu poprawy odbioru sygnału użyć anteny zewnętrznej AN-E.
• W urządzeniach można ustawić funkcję wzmacniacza sygnału (repeatera) za pomocą urządzenia
serwisowego RFAF/USB.
• Zasięg do 100 m (w wolnej przestrzeni), w przypadku niewystarczającego sygnału, użyj
wzmacniacza sygnału (repeatera) RFRP-20 lub urządzenia s protokołem RFIO
funkcję.
2 ).
• Częstotliwość komunikacji z dwukierunkowym protokołem iNELS RF Control
80- 90 %
common glass
zwykłe szkło
Connection / Podłączenie
Cool
Heat
N
L
02-12/2018 Rev.0
2
, wspierającego tę
2 2
(RFIO ).
M
