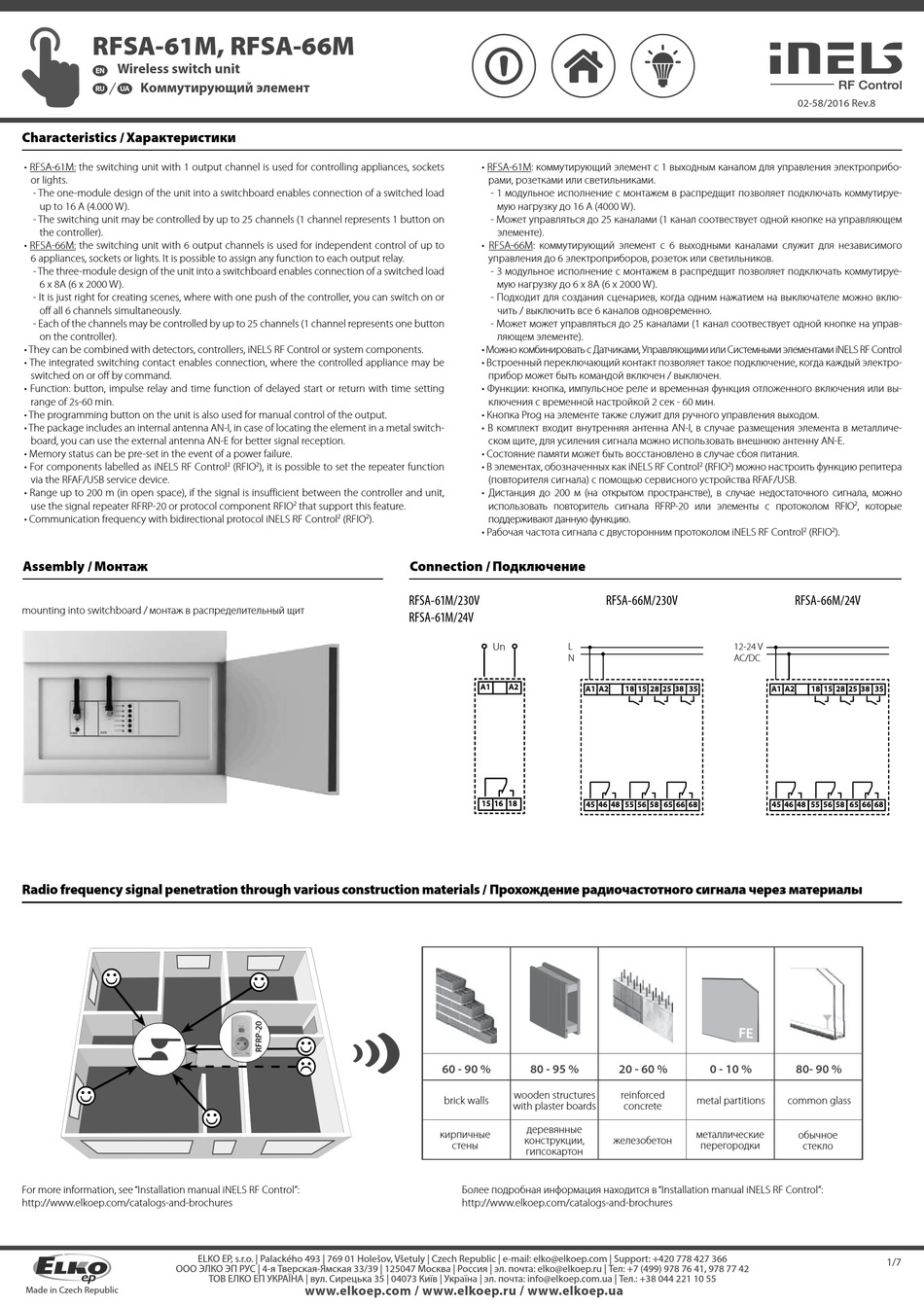

Elko iNels RFSA-61M Manual

RFSA-61M, RFSA-66M
Wireless switch unit
EN
Kоммутирующий элемент
RU UA
Characteristics / Характеристики
• RFSA-61M: the switching unit with 1 output channel is used for controlling appliances, sockets
or lights.
- The one-module design of the unit into a switchboard enables connection of a switched load
up to 16 A (4.000 W).
- The switching unit may be controlled by up to 25 channels (1 channel represents 1 button on
the controller).
• RFSA-66M: the switching unit with 6 output channels is used for independent control of up to
6 appliances, sockets or lights. It is possible to assign any function to each output relay.
- The three-module design of the unit into a switchboard enables connection of a switched load
6 x 8A (6 x 2000 W).
- It is just right for creating scenes, where with one push of the controller, you can switch on or
off all 6 channels simultaneously.
- Each of the channels may be controlled by up to 25 channels (1 channel represents one button
on the controller).
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• The integrated switching contact enables connection, where the controlled appliance may be
switched on or off by command.
• Function: button, impulse relay and time function of delayed start or return with time setting
range of 2s-60 min.
• The programming button on the unit is also used for manual control of the output.
• The package includes an internal antenna AN-I, in case of locating the element in a metal switch-
board, you can use the external antenna AN-E for better signal reception.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control
via the RFAF/USB service device.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control
Assembly / Монтаж

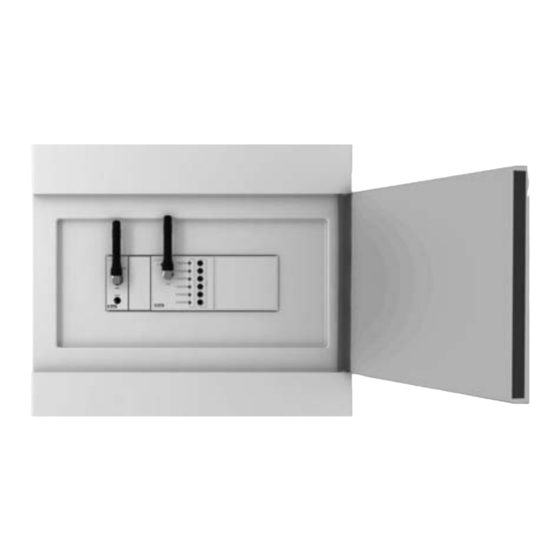

mounting into switchboard / монтаж в распределительный щит
Radio frequency signal penetration through various construction materials /
☺
☺
For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: elko@elkoep.ru | Тел: +7 (499) 978 76 41, 978 77 42
Made in Czech Republic
2 2
(RFIO ), it is possible to set the repeater function
2
that support this feature.
2 (RFIO 2 ).
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: info@elkoep.com.ua | Тел.: +38 044 221 10 55
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
• RFSA-61M: коммутирующий элемент с 1 выходным каналом для управления электроприбо-
рами, розетками или светильниками.
- 1 модульное исполнение с монтажем в распредщит позволяет подключать коммутируе-
мую нагрузку до 16 A (4000 W).
- Может управляться до 25 каналами (1 канал соотвествует одной кнопке на управляющем
элементе).
• RFSA-66M: коммутирующий элемент с 6 выходными каналами служит для независимого
управления до 6 электроприборов, розеток или светильников.
- 3 модульное исполнение с монтажем в распредщит позволяет подключать коммутируе-
мую нагрузку до 6 x 8A (6 x 2000 W).
- Подходит для создания сценариев, когда одним нажатием на выключателе можно вклю-
чить / выключить все 6 каналов одновременно.
- Может может управляться до 25 каналами (1 канал соотвествует одной кнопке на управ-
ляющем элементе).
• Можно комбинировать с Датчиками, Управляющими или Системными элементами iNELS RF Control
• Встроенный переключающий контакт позволяет такое подключение, когда каждый электро-
прибор может быть командой включен / выключен.
• Функции: кнопка, импульсное реле и временная функция отложенного включения или вы-
ключения с временной настройкой 2 сек - 60 мин.
• Кнопка Prog на элементе также служит для ручного управления выходом.
• В комплект входит внутренняя антенна AN-I, в случае размещения элемента в металличе-
ском щите, для усиления сигнала можно использовать внешнюю антенну AN-E.
• Состояние памяти может быть восстановлено в случае сбоя питания.
• В элементах, обозначенных как iNELS RF Control
(повторителя сигнала) с помощью сервисного устройства RFAF/USB.
• Дистанция до 200 м (на открытом пространстве), в случае недостаточного сигнала, можно
использовать повторитель сигнала RFRP-20 или элементы с протоколом RFIO
поддерживают данную функцию.
• Рабочая частота сигнала с двусторонним протоколом iNELS RF Control
Connection / Подключение
RFSA-61M/230V
RFSA-61M/24V
Un L
N
A1 A2
15 16 18
Прохождение радиочастотного сигнала через материалы
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
деревянные
кирпичные
конструкции,
стены
гипсокартон
Более подробная информация находится в "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
2 2
(RFIO ) можно настроить функцию репитера
RFSA-66M/230V
12-24 V
AC/DC
A1 A2 18 15 28 25 38 35
45 46 48 55 56 58 65 66 68
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
металлические
железобетон
перегородки
02-58/2016 Rev.8
2
, которые
2 2
(RFIO ).
RFSA-66M/24V
A1 A2 18 15 28 25 38 35
45 46 48 55 56 58 65 66 68
80- 90 %
common glass
обычное
стекло
1/7
