Installation En Affleurement - Charpente 2 X 8 - Dimplex Prism Series Owner's Manual

Installation du foyer
4. Utiliser le niveau à bulle (fourni)
pour mettre le foyer de niveau à
l'intérieur de l'ouverture. Régler
au besoin.
5. Visser quatre vis de montage
fournies à travers les quatre
orifices de montage situés dans
chaque coin du châssis du foyer,
dans des montants de cloison
(Figure 11).
6. Pour les procédures d'installation
finales, consulter la section sur
l'installation de la vitre frontale.

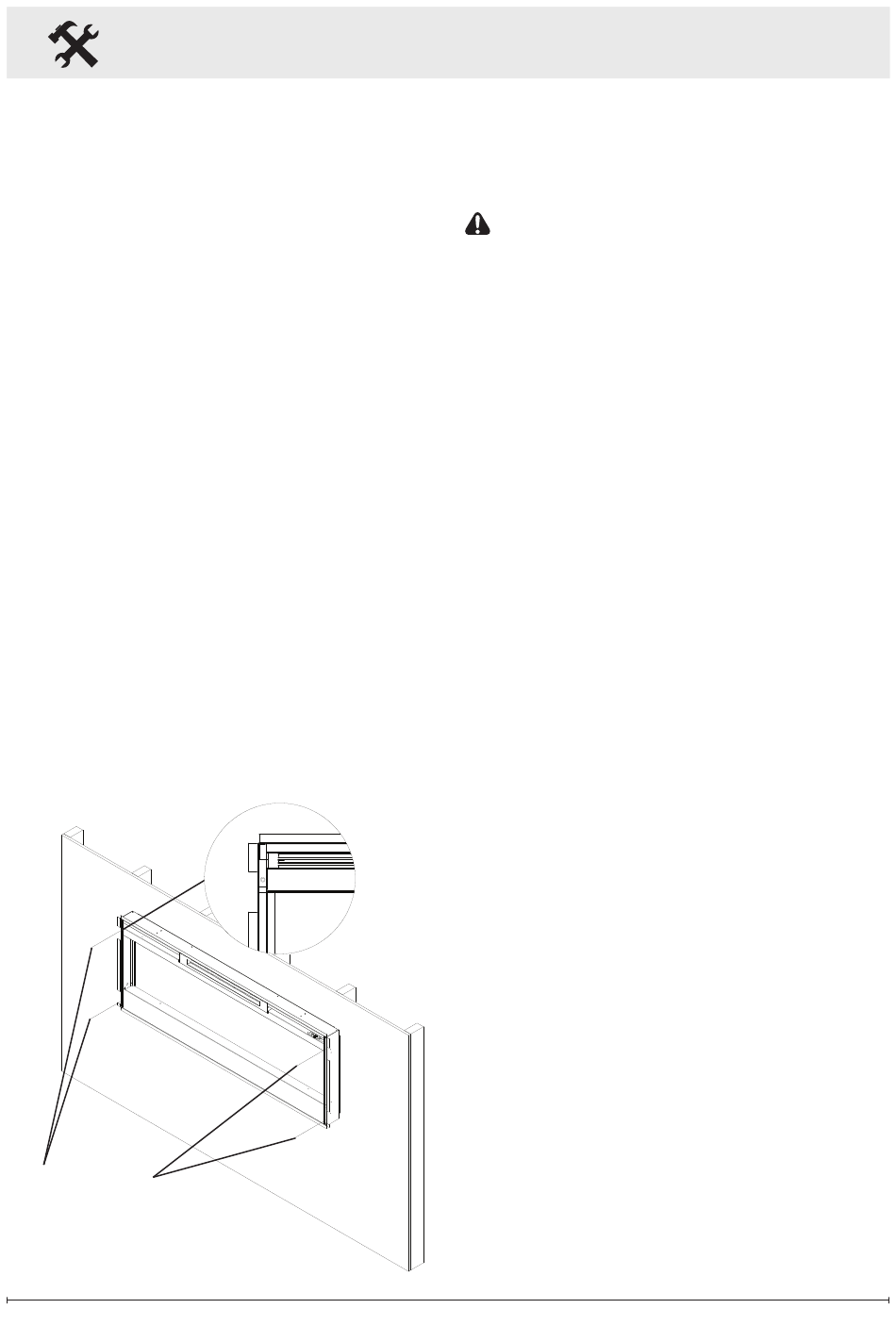

Figure 11
Orifices de
montage
Installation en affleurement
- Charpente 2 x 8
MISE EN GARDE : Il peut être
nécessaire d'être deux pour
effectuer plusieurs étapes de cette
procédure.
1. Créer dans le mur une ouverture
de 49 po (124,5 cm) de largeur
x 18 ½ po (47 cm) de hauteur
(Figure 12) à cadre en bois de
charpente.
! NOTE : Le dimensionnement
permet 1/4 po (6,4 mm) autour
du foyer électrique pour la
facilité d'installation. Ce foyer
ne nécessite aucune ventilation
supplémentaire.
2. Choisir la méthode d'alimentation
électrique de l'appareil :
• Brancher l'appareil (vous pouvez
faire sortir le cordon d'alimentation
de l'ouverture du mur vers une
prise existante ou installer une
nouvelle prise sur un montant de
cloison dans le mur).
• Effectuer le raccordement fixe du
foyer. Suivre les instructions de
raccordement fixe à la page 9.
3. Soulever le foyer et l'insérer
dans l'ouverture. La bordure de
montage du foyer devrait être
affleurante au mur (Figure 13).
4. Utiliser le niveau à bulle (fourni)
15
