Funzionamento

5 Funzionamento
5.1

Regolazione dell'ampiezza di presa (opzionale)

•
Il campo di presa non deve mai essere impostato
contemporaneamente su entrambi i lati.
Impostare sempre il campo di presa prima da un
lato e poi dall'altro.
•

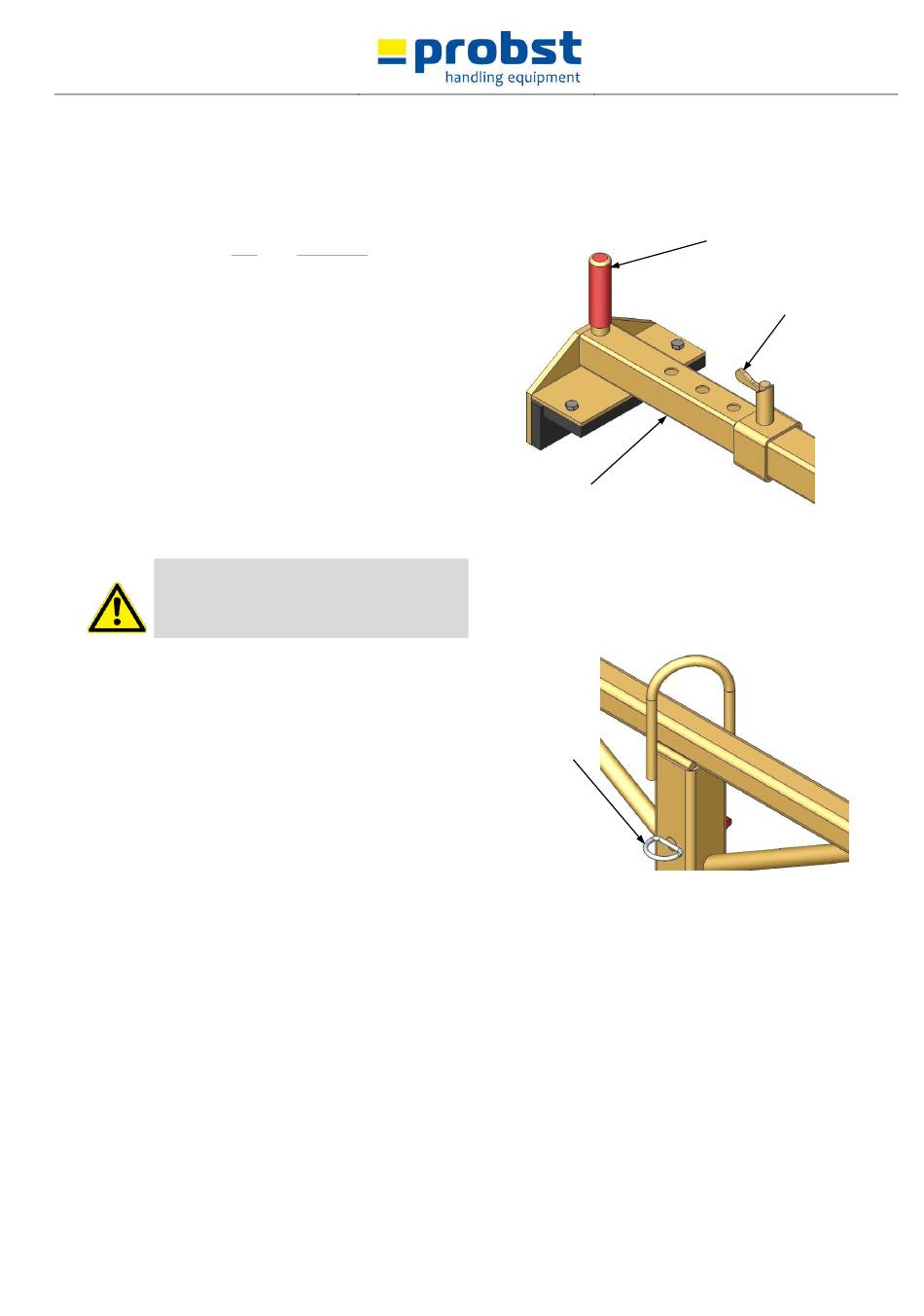

Per regolare il campo di presa, tirare verso l'alto la
staffa a molla (3), ruotarla di 180° e bloccarla nella
tacca.
•
Spingere i tubi rettangolari (2) l'uno nell'altro sulla
maniglia (1) finché il bullone a molla non si innesta
nel foro corrispondente.
•
Ruotare nuovamente il perno a molla (3) di 180° e
bloccarlo nell'apposito foro.
•
Questa regolazione del campo di presa deve essere
effettuata su entrambi i lati dell'unità, altrimenti
l'unità sarà appesa diagonalmente al sollevatore.
Prestare attenzione durante la regolazione
del campo di presa. Pericolo di lesioni alle
mani!
•
In caso di spazio limitato, l'impugnatura
dell'apparecchio può essere ruotata di 90°. A tal
fine è necessario seguire la seguente procedura:
•
Rimuovere il perno a clip del perno della presa (3)
ed estrarre il perno della presa.
•
Estrarre la maniglia dal tubo rettangolare e ruotarla
di 90°.
•
Reinserire il perno della presa (3) e fissarlo con il
perno a clip.
5.2

Comando dell'apparecchio

•
Connettere il dispositivo tramite l'occhiello di sospensione al dispositivo di sollevamento e spostarlo
nella posizione desiderata,
•
O utilizzare il dispositivo con due operatori
•
Abbassare il dispositivo lentamente sopra il manufatto da movimentare (cordolo).
•
Quando si solleva il dispositivo assicurarsi che le ganasce poggino completamente sul manofatto per
procedure al sollevamento e trasporto.
•
Evitare movimenti veloci e sussultori con il dispositivo in quant oil material potrebbe cadere.
•
Movimentare il dispositivo con cautela fino alla destinazione e poggiare il dispositivo a terra insieme al
manufatto..
•
Rilasciare il dispositivo dal manufatto con l'aiuto delle manopole e quindi sollevare il dispositivo.
