Bediening

5 Bediening
5.1

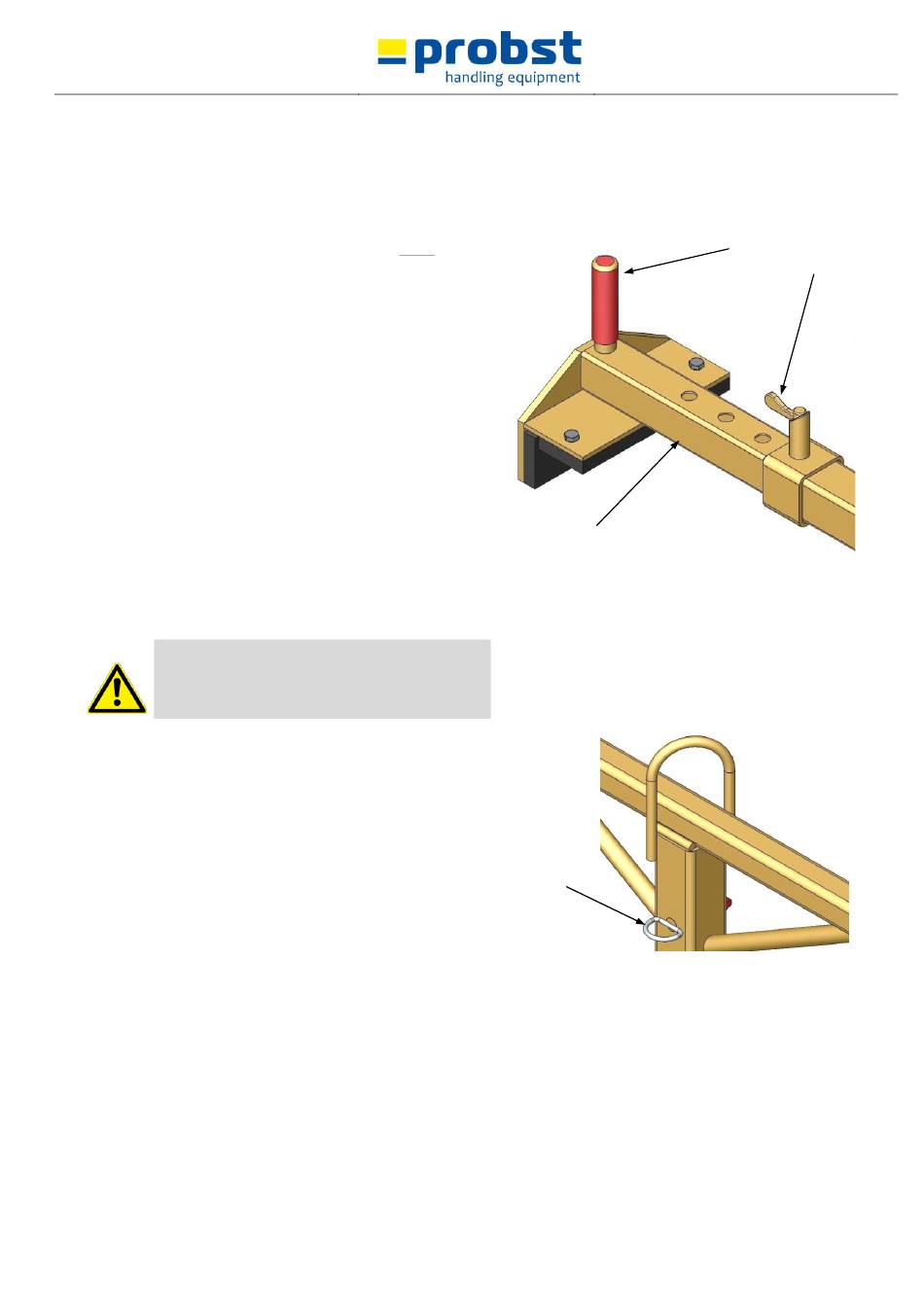

Instelling van de openingsbreedte

•
De instelling van de openingsbreedte mag nooit aan
beiden zijden tegelijkertijd worden aangepast. Altijd
eerst de ene zijde, dan de ander zijde instellen.
•
Veergrendel naar boven trekken, 180° verdraaien en in
de sleuf vastzetten.
•
Rechthoekige buis verschuiven totdat de
openingsbreedte ongeveer 5 cm groter is dan de
gewenste opening.
•
Veerhendel terug naar boven trekken en terug 180°
verdraaien.
•
Rechthoekige buis zolang over en weer verschuiven
totdat de veergrendel in het passende slotgat past.
•
Grijpbereikinstelling moet symmetrisch zijn.
Dit wil zeggen dat de afstand waarin de veergrendel
zich bevindt in beide rechthoekige buizen gelijk
moeten zijn.
Dat wil zeggen dat de veergrendels in beide
rechthoekige buizen op gelijke afstand moeten
geplaatst worden.
Opgelet bij het instellen van het grijpbereik: er
bestaat gevaar om de handen te verwonden!
•
Bij plaatsgebrek kan de handgreep van de klem met 90°
gedraaid worden. Hiervoor moet op volgende manier
gewerkt worden:
•
Splitpen van de bouten (3) verwijderen en bouten eruit
halen.
•
De handgreep uit de rechthoekige buis trekken en 90°
draaien.
•
De bouten (3) weer insteken en met de splitpen
vergrendelen.
5.2

Bediening algemeen

•
De klem aan het hijstoestel hangen zoals beschreven ofwel manuele bediening met de handgrepen door
2 personen.
•
De klem centraal op de te grijpen steen plaatsen, de hendel van het ontgrendelingssysteem manueel
tijdens het heffen losmaken.
•
Het toestel kan nu met de steen gehesen worden.
•
Bij het plaatsen van de steen opent de klem (door het opheffen van de handgrepen), zodat de klem nu
zonder steen kan gehesen worden.
