g) Montage des Seitenleitwerks

• Das Seitenleitwerk (1) wird von oben in den Kunststoff-
halter des Höhenleitwerks (2) gesteckt. Der Anlenkhe-
bel für das Seitenruder (3) muss dabei (in Flugrichtung
gesehen) nach links gerichtet sein.
• Das Seitenleitwerk (1) sollte nun exakt im 90°-Winkel
zum Höhenleitwerk (4) stehen (siehe Skizze). Betrach-
ten Sie auch jetzt wieder Ihr Modell aus einigem Ab-
stand von hinten, um eine Schrägstellung zu erkennen.
• Bei Bedarf können schmale Papierstreifen seitlich mit
in den Schacht eingeschoben werden, um eine leichte
Schrägstellung auszugleichen.
• Wenn das Leitwerk korrekt ausgerichtet ist, wird es von
der linken Seite mit Hilfe der dritten 2 x 8 mm Schraube
(5) befestigt.

h) Anlenkung des Seitenruders

• Hängen Sie den Gabelkopf (1) des Seitenrudergestän-
ges (in Flugrichtung gesehen das linke Gestänge) in die
mittlere Bohrung des Seitenruderhebels (2) ein.
Das Seitenruder (3) sollte nun exakt in der Mittelstellung
stehen.
• Wie bereits in den vorangegangenen Abschnitten be-
schrieben, können Sie auch hier die korrekte Ruder-
stellung erkennen, wenn Sie Ihr Modell aus einigem
Abstand von hinten betrachten.
• Bei Bedarf können Sie durch Verdrehen des ausge-
hängten Gabelkopfes die Länge des Gestänges (4)
verändern und so die Seitenruderklappe exakt justieren.
1
4

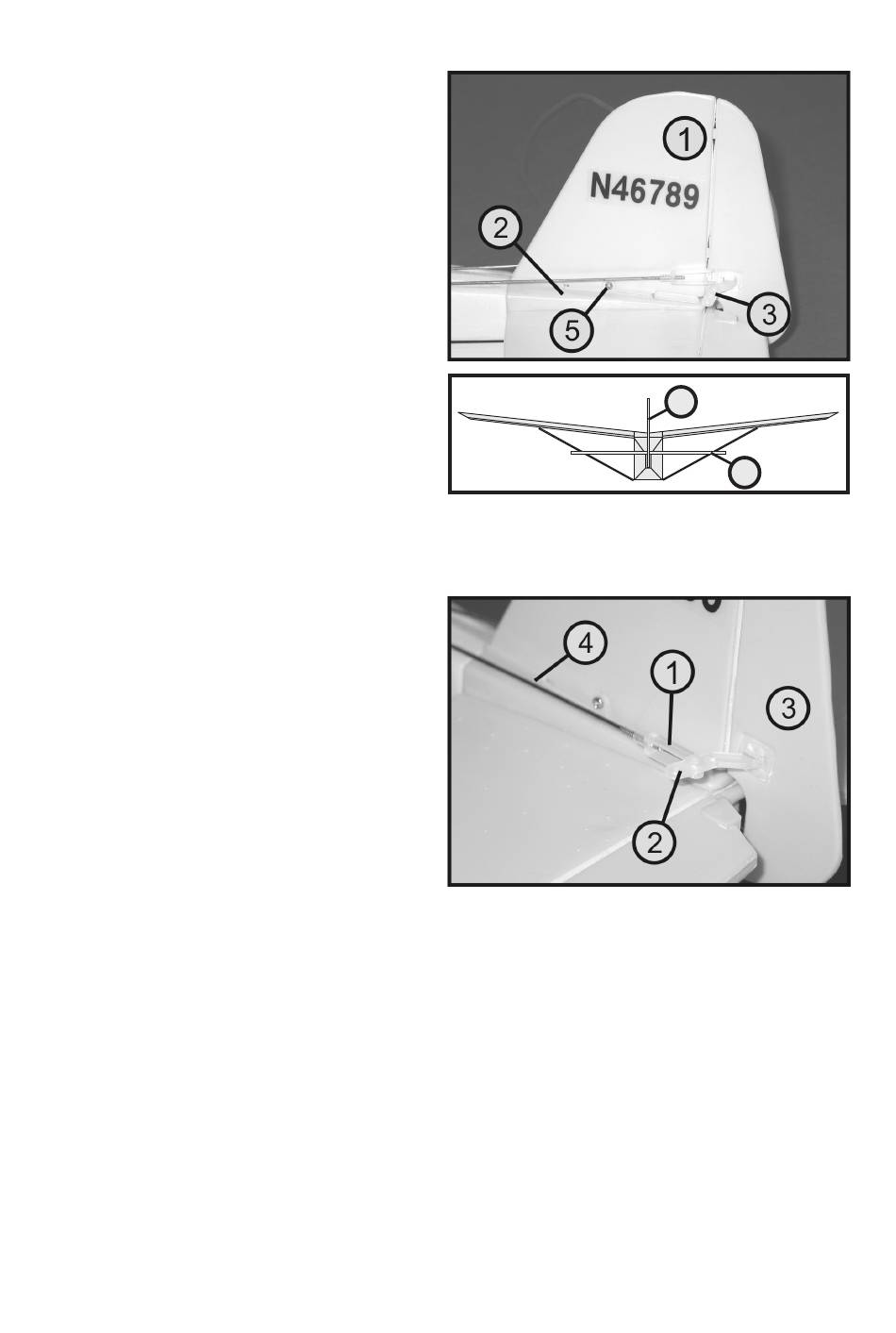

Bild 12
Bild 13
