d) Montage der Tragflächenstreben

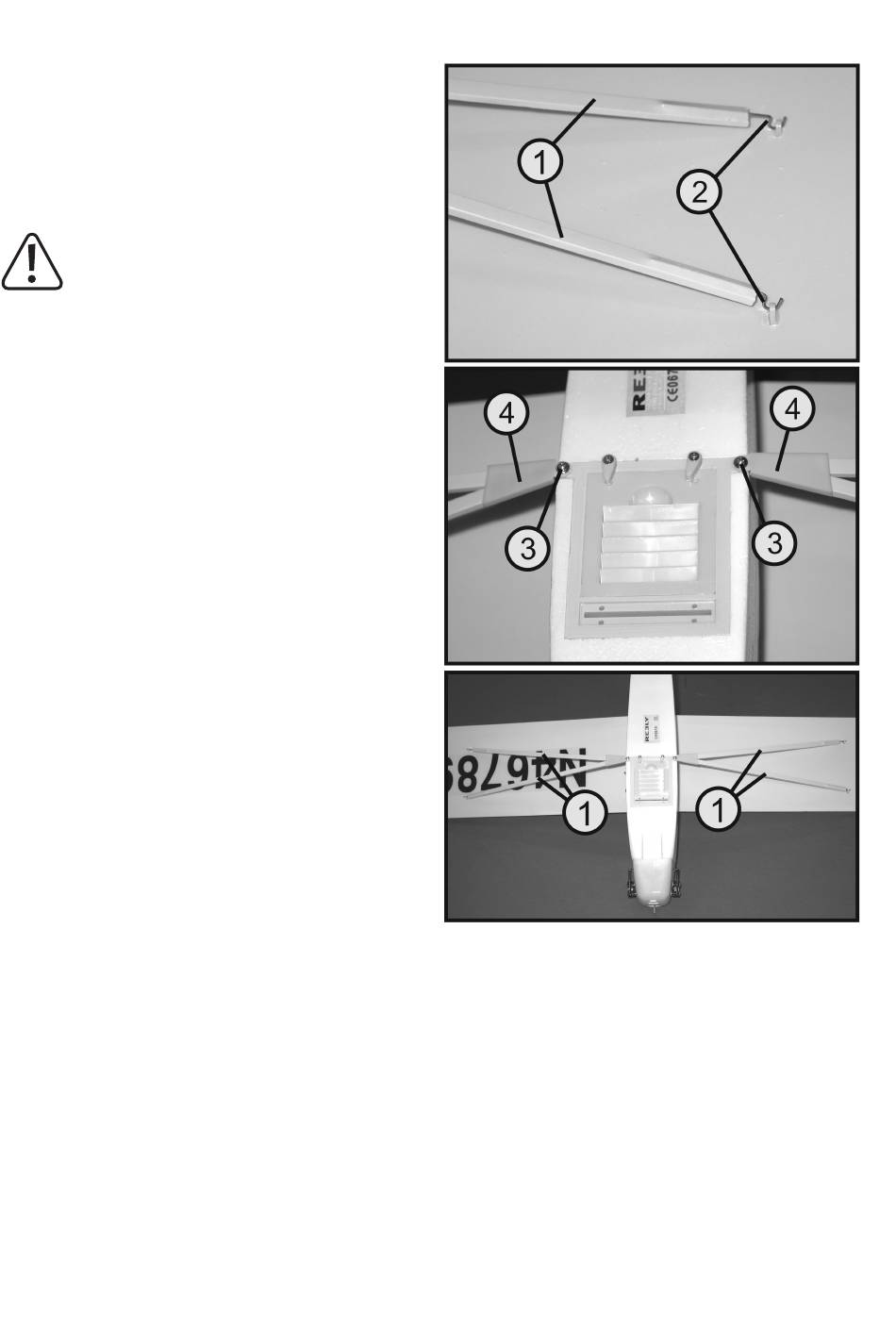

• Die V-förmigen Tragflächenstreben (1) besitzen an den
Außenseiten zwei Drahthaken (2), die in die Ösen an
der Tragflächenunterseite eingehängt werden müssen.
• Am Rumpf werden die Streben mit Hilfe der beiden 2 x
5 mm Schrauben (3) jeweils rechts und links am Akku-
schacht befestigt.
Achtung!
Bitte beachten Sie, dass es eine rechte und
eine linke Tragflächenstrebe gibt.
Sollten Sie eine Strebe auf der falschen Seite
in die Tragfläche eingehängt haben, lässt sich
der untere Befestigungswinkel (4) nicht am Ak-
kuschacht befestigen.
Wichtig!
Die Tragflächenstreben sind ein wesentlicher
Bestandteil der Tragflächenkonstruktion und
tragen zur Festigkeit des Flügels bei. Aus die-
sem Grund darf das Modell später nur mit Trag-
flächenstreben geflogen werden.
Sollten die Streben nicht montiert sein oder bei
einer Landung Schaden genommen haben, be-
steht die Gefahr, dass die Tragfläche in der Luft
abbrechen kann.
Bild 9
