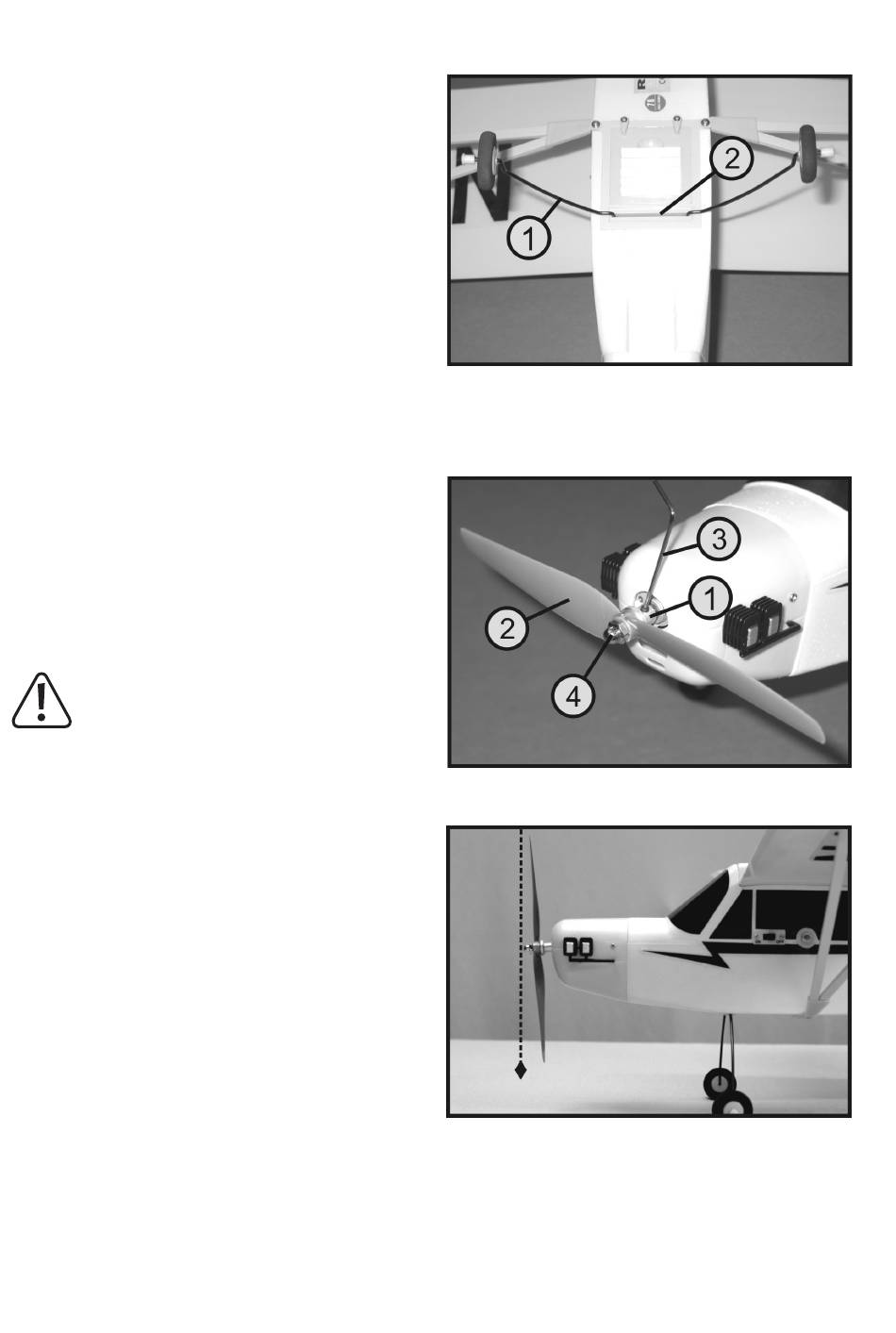

i) Montage van het onderstel

De ondersteldraad (1) wordt in de daartoe voorziene
onderstelschacht (2), die zich voor het accuvak bevindt,
geschoven.

j) Montage van de propeller

• De propellermeenemer (1) wordt samen met de propel-
ler (2) tot tegen de aanslag op de motoras geschoven.
• Met behulp van de binnenzeskantsleutel (3) wordt
daarna de stifttap van de propellermeenemer aange-
spannen.
• Ter afsluiting controleert u nog met de meegeleverde
vorksleutel of de propellermoer (4) vast zit.
Opgelet! Belangrijk!
Als u het model horizontaal uitricht en het aan-
sluitend van opzij bekijkt, merkt u snel, dat de
propeller niet precies verticaal (zie afbeelding
16, stippellijn), maar iets 'scheef' staat.
Dat is bewust zo gedaan, en is geen fout aan
het model of de motorhouder!
Afbeelding 14
Afbeelding 15
Afbeelding 16
113
