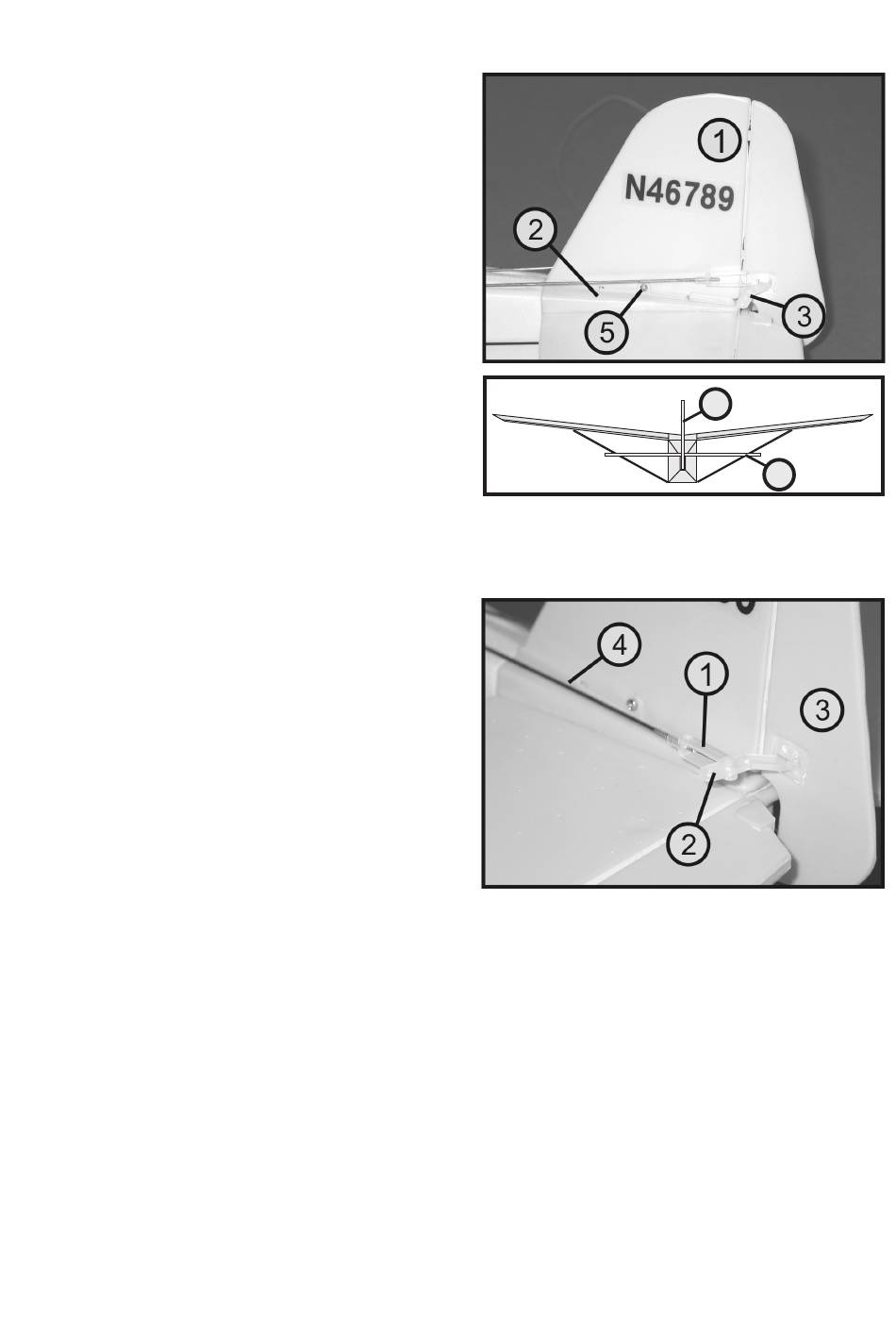

g) Montage van het richtingsroer

• Het richtingsroer (1) wordt van boven in de kunststof
houder van de hoogtesturing (2) gestoken. De stuurhef-
boom van het richtingsroer (3) moet naar links wijzen (in
de vliegrichting gezien).
• Het richtingssturing (1) moet nu exact in een hoek van
90° t.o.v. de hoogtesturing (4) staan (zie schets). Bekijk
ook nu weer uw model van op een zekere afstand van
achter aan, om een schuine stand meteen te zien.
• Eventueel kunt u smalle stroken papier zijdelings mee
in de schacht schuiven, om een licht scheef staan te
corrigeren.
• Als de stuurinrichting exact uitgelijnd is, wordt het vanaf
de linker zijde met de derde 2 x 8 mm schroef (5) be-
vestigd.

h) Sturen van het richtingsroer

• Hang de vorkkop (1) van de richtingroerstang (in de
vliegrichting gezien de linker stang) in de middelste bo-
ring van de richtingroerhefboom (2).
Het richtingroer (3) moet nu exact in de middelstand
staan.
• Zoals reeds in de vorige paragrafen beschreven, kunt
u de correcte roerstand herkennen, als u uw model van
op zekere afstand van achteraan bekijkt.
• Als dat nodig is kunt u door verdraaien van de uitgehan-
gen vorkkop de lengte van de stang (4) veranderen en
zo de richtingroerklep exact afregelen.
112
1
4
Afbeelding 12
Afbeelding 13
