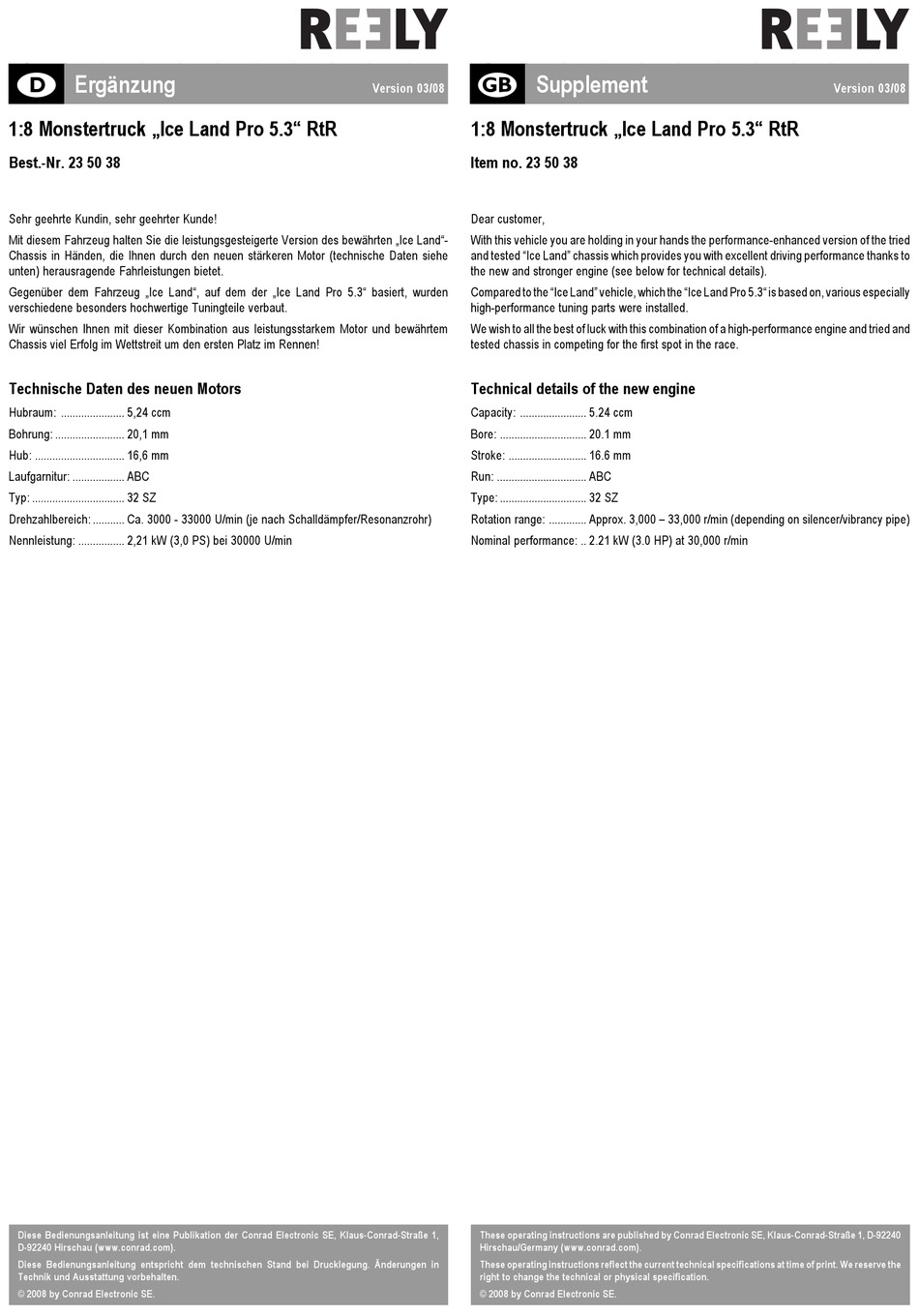

Ergänzung
1:8 Monstertruck „Ice Land Pro 5.3" RtR
Best.-Nr. 23 50 38
Sehr geehrte Kundin, sehr geehrter Kunde!
Mit diesem Fahrzeug halten Sie die leistungsgesteigerte Version des bewährten „Ice Land"-
Chassis in Händen, die Ihnen durch den neuen stärkeren Motor (technische Daten siehe
unten) herausragende Fahrleistungen bietet.
Gegenüber dem Fahrzeug „Ice Land", auf dem der „Ice Land Pro 5.3" basiert, wurden
verschiedene besonders hochwertige Tuningteile verbaut.
Wir wünschen Ihnen mit dieser Kombination aus leistungsstarkem Motor und bewährtem
Chassis viel Erfolg im Wettstreit um den ersten Platz im Rennen!
Technische Daten des neuen Motors
Hubraum: ...................... 5,24 ccm
Bohrung: ........................ 20,1 mm
Hub: ............................... 16,6 mm
Laufgarnitur: .................. ABC
Typ: ................................ 32 SZ
Drehzahlbereich: ........... Ca. 3000 - 33000 U/min (je nach Schalldämpfer/Resonanzrohr)
Nennleistung: ................ 2,21 kW (3,0 PS) bei 30000 U/min
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Straße 1,
D-92240 Hirschau (www.conrad.com).
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in
Technik und Ausstattung vorbehalten.
© 2008 by Conrad Electronic SE.

Supplement
Version 03/08
1:8 Monstertruck „Ice Land Pro 5.3" RtR
Item no. 23 50 38
Dear customer,
With this vehicle you are holding in your hands the performance-enhanced version of the tried
and tested "Ice Land" chassis which provides you with excellent driving performance thanks to
the new and stronger engine (see below for technical details).
Compared to the "Ice Land" vehicle, which the "Ice Land Pro 5.3" is based on, various especially
high-performance tuning parts were installed.
We wish to all the best of luck with this combination of a high-performance engine and tried and
tested chassis in competing for the first spot in the race.
Technical details of the new engine
Capacity: ....................... 5.24 ccm
Bore: .............................. 20.1 mm
Stroke: ........................... 16.6 mm
Run: ............................... ABC
Type: .............................. 32 SZ
Rotation range: ............. Approx. 3,000 – 33,000 r/min (depending on silencer/vibrancy pipe)
Nominal performance: .. 2.21 kW (3.0 HP) at 30,000 r/min
These operating instructions are published by Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240
Hirschau/Germany (www.conrad.com).
These operating instructions reflect the current technical specifications at time of print. We reserve the
right to change the technical or physical specification.
© 2008 by Conrad Electronic SE.
Version 03/08
