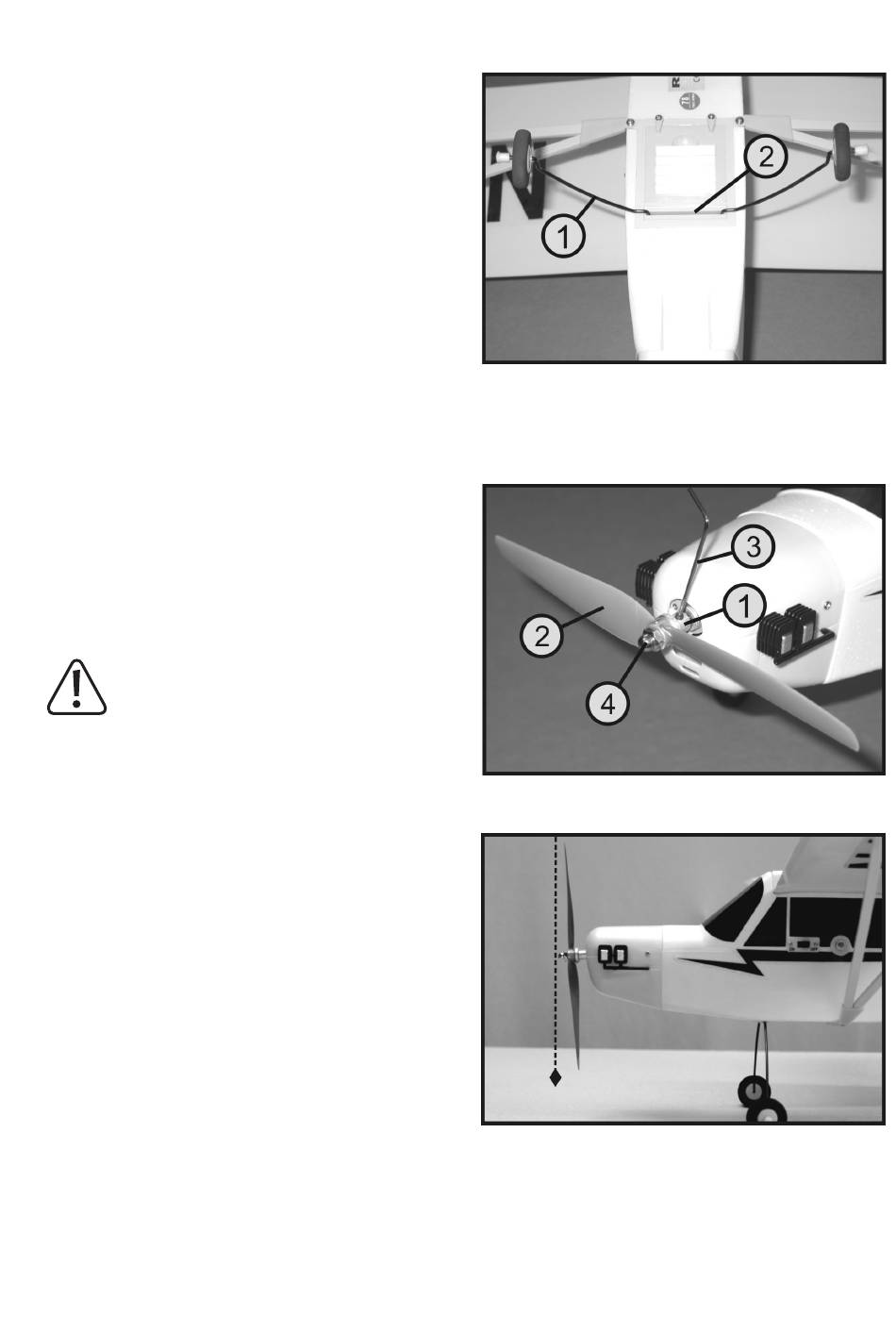

i) Montage du train d'atterrissage

Insérez le fil métallique du train (1) dans le logement prévu
à cet effet (2) qui se trouve devant le logement des accus.
j) Montage de l´hélice
• Enfiler le doigt d'entraînement de l'hélice (1) avec l'hé-
lice (2) sur l'arbre moteur jusqu´à la butée.
• Les vis sans tête sur l'entraînement d'hélice sont reti-
rées ensuite avec une clé pour vis à six pans creux (3).
• Pour finir, vérifiez à l'aide de la clé à fourche fournie que
l'écrou de l'hélice est fixé correctement.
Attention, important !
Si vous alignez le modèle à l´horizontale et le
regardez ensuite de côté, vous constaterez
vide que l'hélice n´est pas tout à fait à la verti-
cale (voir figure 16, ligne à tirets), mais légère-
ment „de travers".
C´est fait sciemment et il ne s´agit pas d´un
défaut du modèle ou de la fixation du moteur!
82
Figure 14
Figure 15
Figure 16
