• En cas d'erreur de position plus important, dévissez la vis de fixation (11) du palonnier du servo respectif, retirez ce
dernier vers le haut et revissez-le déplacé «par dents».
Attention !
N'effectuez ces opérations que si le récepteur est éteint!

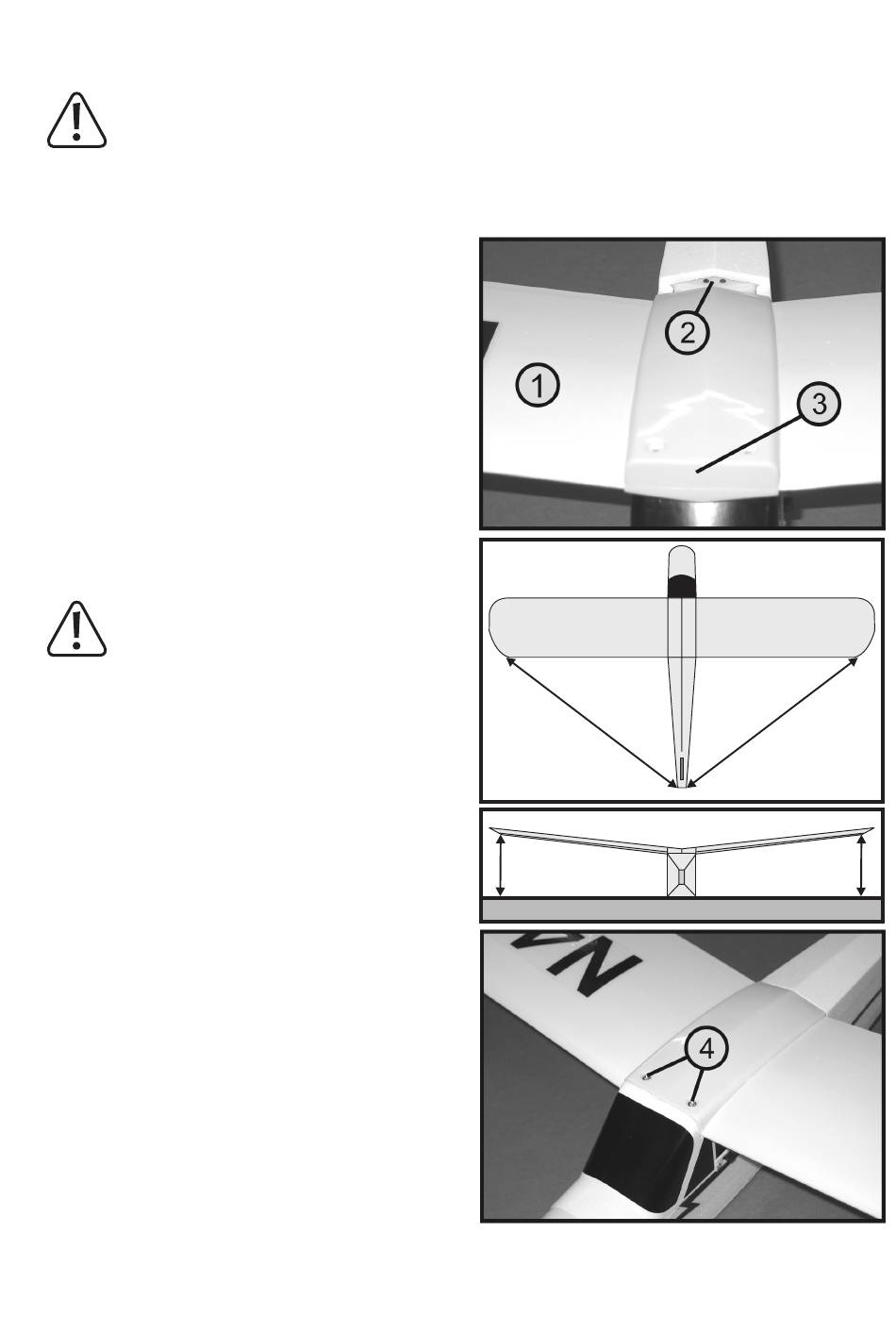

c) Montage des ailes

• Posez l´aile (1) sur le fuselage et faites glisser avec pré-
caution les deux boulons d´assemblage (voir figure 6,
pos. 5) dans les ouvertures préparées à cet effet (2) sur
l'extrémité arrière du fuselage.
• Faites coulisser l'aile vers l'arrière de manière à ce que
le bord avant du raccord de l'aile (3) puisse être enfoncé
vers le bas dans l'ouverture prévue pour l'aile.
• Alignez l´aile en angle droit par rapport au fuselage. Les
deux droites «A» doivent avoir la même longueur.
De même, les écarts des extrémités des ailes doivent
avoir la même distance «B» par rapport au support.
• L'aile se fixe ensuite à l'avant avec les deux vis (4) 2,5 x
24 mm sur le fuselage.
Attention !
Etant donné que les ailes ne sont pas encore
suffisamment stables, le modèle ne doit pas
reposer dans l'état actuel sur le dos.
Il faut d'abord monter les montants des ailes,
voir chapitre suivant.
78
A
A=A
B=B
B
A
B
Figure 8
