3. Aufbau, Anschlüsse & Jumper Einstellungen

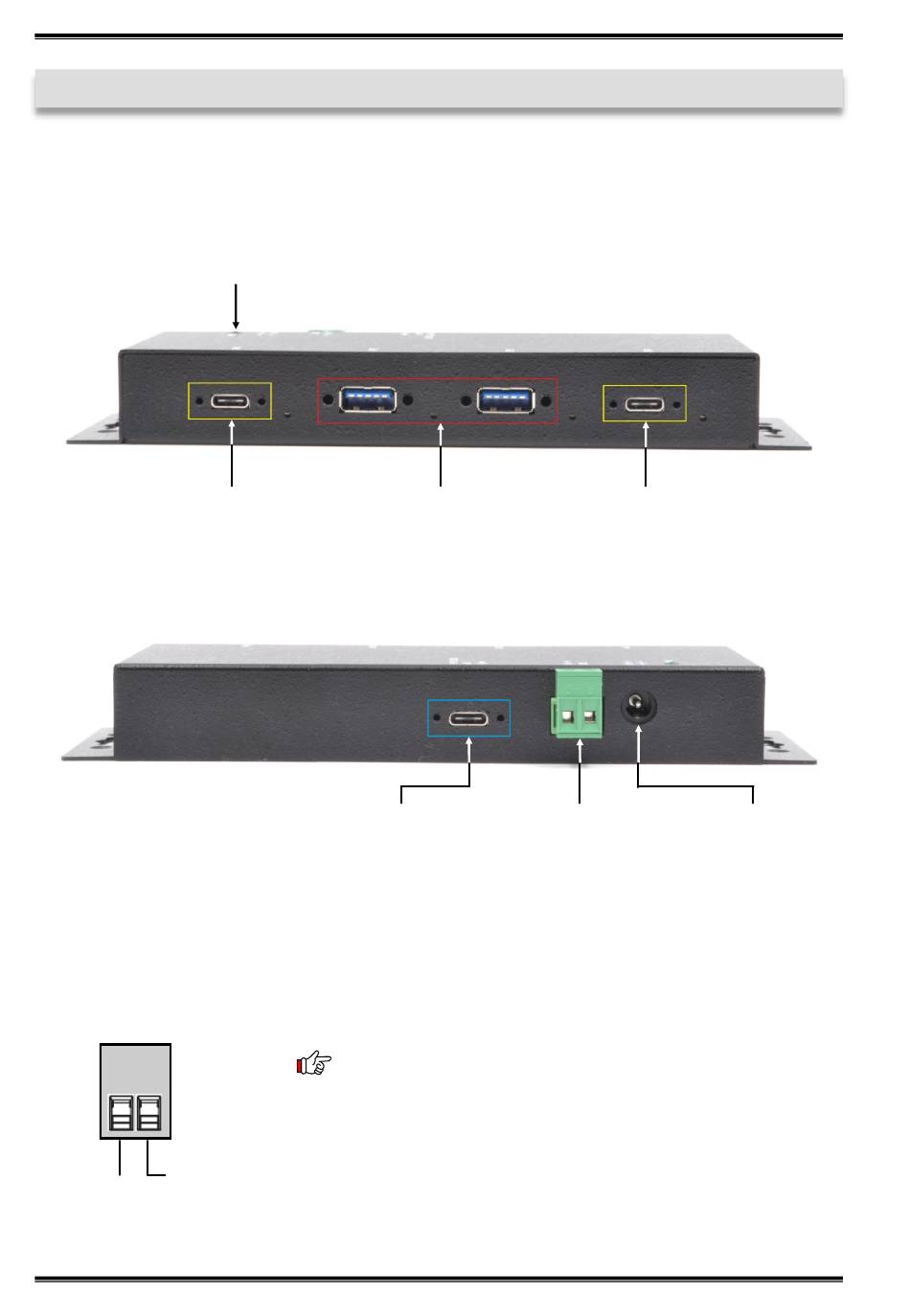

3.1 Aufbau

Vorderseite:
Betriebs LED
1x USB 3.2 (Gen2)
Downstream C-Buchse
Rückseite:
3.2 Anschlüsse
+7V - 24V T-Block:
GND (Ground)
+7V - 24V
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
2x USB 3.2 (Gen2)
Downstream A-Buchse
1x USB 3.2 (Gen2)
Upstream C-Buchse
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
4
EX-1234HMVS
1x USB 3.2 (Gen2)
Downstream C-Buchse
7-24V T-Block
für optionales für im Lieferumfang
externes Netzteil enthaltenem Netzteil
7-24V Buchse
