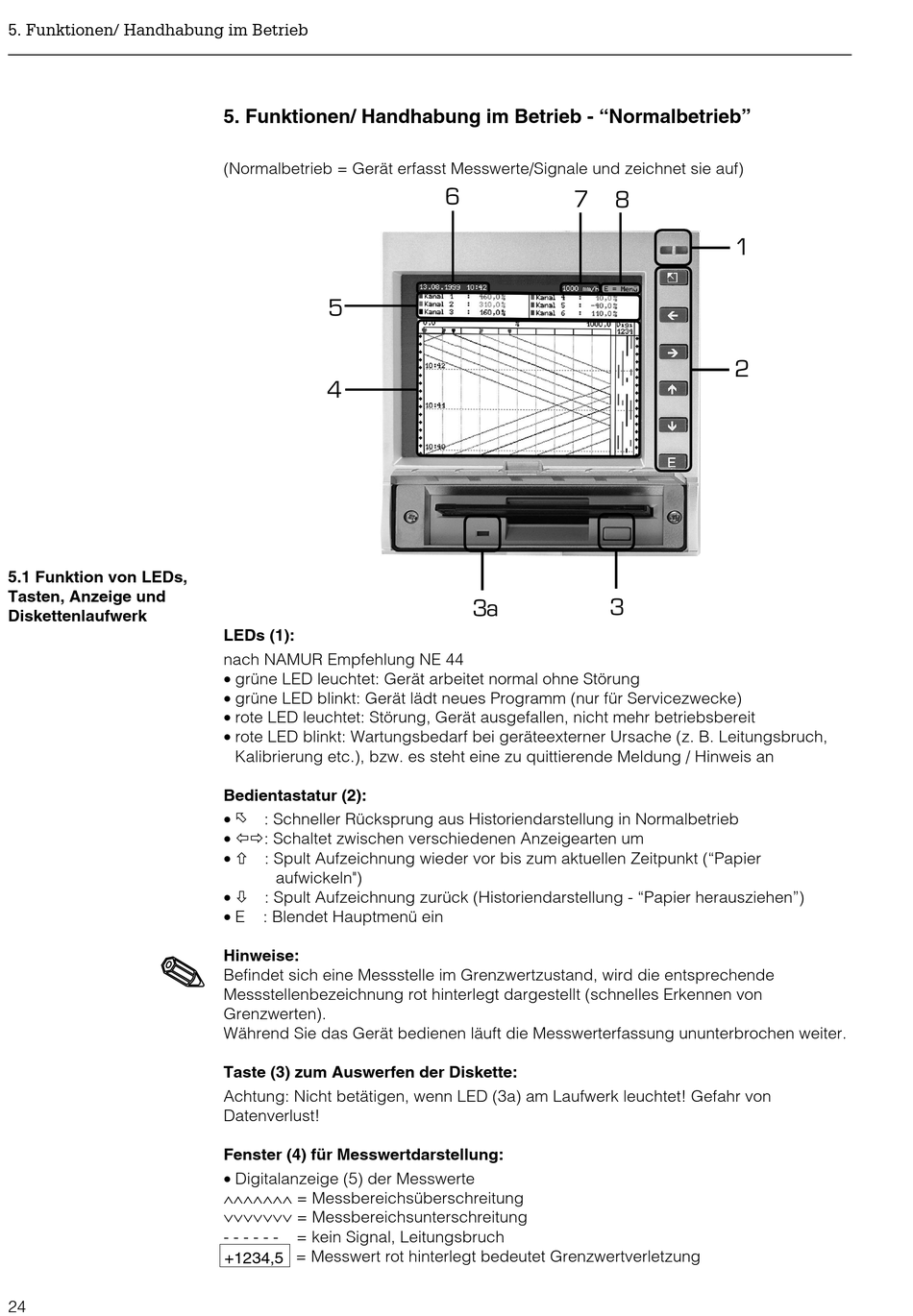

5. Funktionen/ Handhabung im Betrieb
5.1 Funktion von LEDs,
Tasten, Anzeige und
Diskettenlaufwerk
24

5. Funktionen/ Handhabung im Betrieb - "Normalbetrieb"

(Normalbetrieb = Gerät erfasst Messwerte/Signale und zeichnet sie auf)
5
4
LEDs (1):
nach NAMUR Empfehlung NE 44
• grüne LED leuchtet: Gerät arbeitet normal ohne Störung
• grüne LED blinkt: Gerät lädt neues Programm (nur für Servicezwecke)
• rote LED leuchtet: Störung, Gerät ausgefallen, nicht mehr betriebsbereit
• rote LED blinkt: Wartungsbedarf bei geräteexterner Ursache (z. B. Leitungsbruch,
Kalibrierung etc.), bzw. es steht eine zu quittierende Meldung / Hinweis an
Bedientastatur (2):
• õ : Schneller Rücksprung aus Historiendarstellung in Normalbetrieb
• ïð: Schaltet zwischen verschiedenen Anzeigearten um
• ñ : Spult Aufzeichnung wieder vor bis zum aktuellen Zeitpunkt ("Papier
aufwickeln")
• ò : Spult Aufzeichnung zurück (Historiendarstellung - "Papier herausziehen")
• E
: Blendet Hauptmenü ein
Hinweise:
Befindet sich eine Messstelle im Grenzwertzustand, wird die entsprechende
Messstellenbezeichnung rot hinterlegt dargestellt (schnelles Erkennen von
Grenzwerten).
Während Sie das Gerät bedienen läuft die Messwerterfassung ununterbrochen weiter.
Taste (3) zum Auswerfen der Diskette:
Achtung: Nicht betätigen, wenn LED (3a) am Laufwerk leuchtet! Gefahr von
Datenverlust!
Fenster (4) für Messwertdarstellung:
• Digitalanzeige (5) der Messwerte
∧∧∧∧∧∧∧ = Messbereichsüberschreitung
∨∨∨∨∨∨∨ = Messbereichsunterschreitung
- - - - - -
= kein Signal, Leitungsbruch
= Messwert rot hinterlegt bedeutet Grenzwertverletzung
+1234,5
6
7 8
3
3a
1
2
