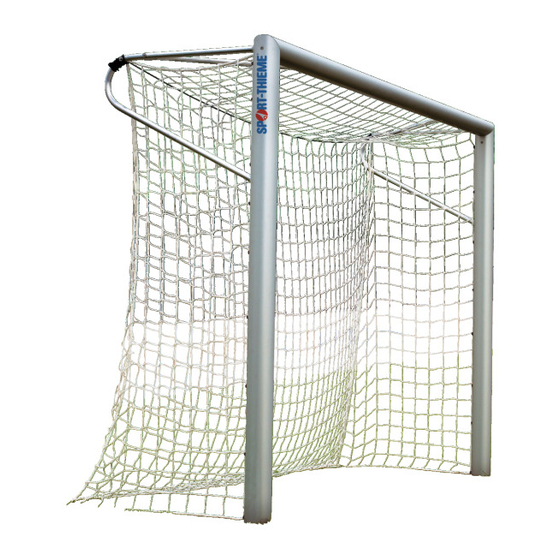

Montageanleitung Fußballtor
in Bodenhülsen mit
Alu-Guss-Eckverbindern
3,00 x 2,00 m: Art.-Nr.: 1158801
5,00 x 2,00 m: Art.-Nr.: 1157808
7,32 x 2,44 m:
Art.-Nr.: 1150605, 1150504, 1150517
Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben. Damit Sie
viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für
Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte
diese Anleitung vollständig durch, bevor Sie mit der Montage bzw. Nutzung beginnen.
1. Lieferumfang
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit
dem Aufbau beginnen.

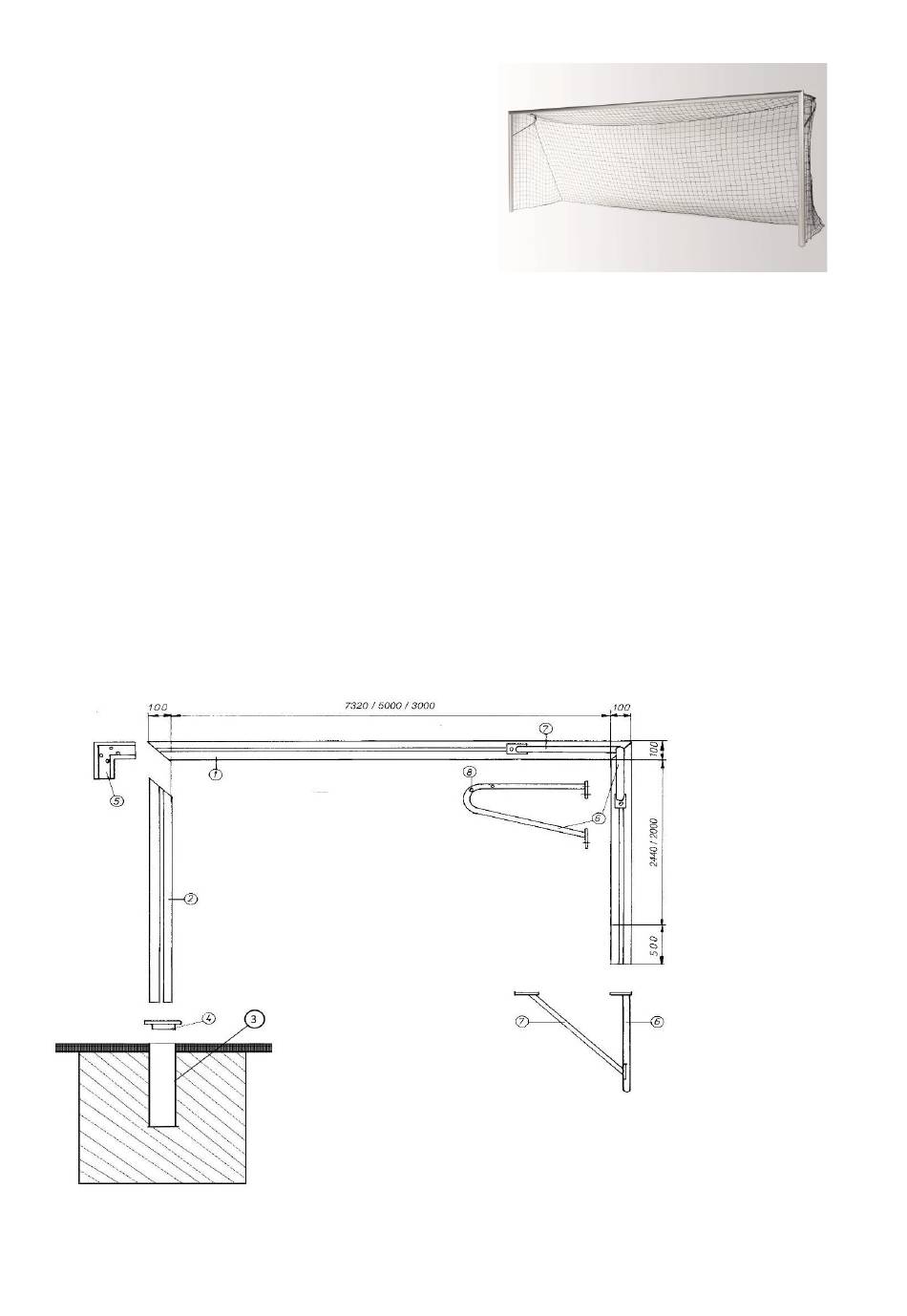

2. Übersichtszeichnung:
Die Zeichnung stellt lediglich eine Übersicht der für die Baureihe dieser Tore verfügbaren
Komponenten dar. Je nach Torausführung kann der Lieferumfang variieren.
1
Bezeichnung Einzelteile:
1 = Latte
2 = Pfosten
3 = Bodenhülse
4 = Abdeckkappe
5 = Alu-Guss-Eckverbinder
6 = Netzbügel
7 = Netzbügelstrebe
8 = Bohrung für Netzseil-
befestigung
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sport-thieme 1158801
Summary of Contents for Sport-thieme 1158801
- Page 1 7,32 x 2,44 m: Art.-Nr.: 1150605, 1150504, 1150517 Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
- Page 2 Bei paarweiser Lieferung ist jeweils die doppelte Menge enthalten. 1150605 1150504 Art.-Nr.: 1157808 , 1150517 1158801 Bezeichnung Latte aus Ovalprofil 100 x 120mm Pfosten aus Ovalprofil 100 x 120mm Alu-Guss-Eckverbinder Netzbügel Ø 30mm oder Ø 40mm Netzbügelstrebe Ø 30mm oder Ø 40mm Zubehörbeutel...
-
Page 3: Montage
Gehrungen an Latte und Pfosten zueinander zeigen. Montage Einsteckmuttern zur Befestigung von Netzbügeln und Netzbügelstreben: (Art.-Nr.: 1150605, 1157808, 1158801) An jeder Torrahmenecke 4 Stck. Alu-Einsteckmuttern M6 x 20mm in die Nut, jeweils 2 Stck. am Pfosten und 2 Stck. an der Latte, einschieben (siehe Fotos unten). - Page 4 Montage Netzbügel: (Art.-Nr.: 1150605, 1157808, 1158801) Netzbügel jeweils an der Torecke auf die Profilnut des Torrahmens stellen. Die am Netzbügel oben angeschweißte Befestigungsplatte so ausrichten, dass die Schlitze nach innen und unten zeigen, hierbei linke und rechte Seite beachten. Nun die unter Punkt b) eingeschobenen Einsteckmuttern oben unter die Schlitze der Befesti- gungsplatte und unten unter die Bohrung der angeschweißten Platte schieben...
- Page 5 Montage Netzbügelstreben: (Art.-Nr.: 1150605, 1157808, 1158801) Netzbügelstrebe jeweils am Netzbügel mit dem rund geformten Anschlussstück über die Bohrung im Netzbügel halten und von der Innenseite des Tores 1 Stck. Zylinder- schraube DIN 912, M6 durchstecken. Von der Außenseite 1 Stck. Unterlegscheibe DIN 9021, Ø...
- Page 6 5. Einbau der Bodenhülsen und Aufstellen des Tores: a) Zunächst die Bodenhülsen auf die Pfosten des komplett montierten Tores stecken. b) Dann den Torrahmen mit den Bodenhülsen in die vorbereiteten Fundamentgruben (800x800x1000 mm) setzen. Um ein Ablaufen des evtl. in die Bodenhülsen laufenden Oberflächenwassers zu ermöglichen, empfiehlt...
- Page 7 Torprofil (gleicher Abstand). Wir empfehlen folgende gleichmäßige Verteilung der Netzhalter: Netzhalter Torgröße Art.-Nr.: Gesamt Latte je Pfosten 1158801 3,00 x 2,00m 1157808 5,00 x 2,00m 1150605, 1150504, 7,32 x 2,44m 1150517 Alle weiteren im Lieferumfang enthaltenen Netzhalter für die Torecken und weiteren Anschlüsse verwenden.
-
Page 8: Scope Of Delivery
5,00 x 2,00 m: Cat. - no: 1157808 7,32 x 2,44 m: Cat. - no: 1150605, 1150504, 1150517 Thanks for choosing Sport-Thieme equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly. 1. Scope of delivery: Please check the following content before assembly. - Page 9 Cat. -no.: 1150605 1150504 1157808 , 1150517 1158801 Description Crossbar, oval profile 100 x 120 mm Upright, oval profile 100 x 120 mm Cast corner joint Net hoop Ø 30mm or Ø 40 mm Net hoop brace Ø 30mm or Ø 40 mm...
- Page 10 Lay crossbar and uprights on the ground, groove facing upwards and mitres joining. b) Insertion of nuts to fix net hoops and net hoop braces: (Cat.-no.: 1150605, 1157808, 1158801) Stick at each goal frame corner 4 nuts M6 x 20 mm into the groove (push 2 into the upright and 2 into the crossbar, see bottom pictures).
- Page 11 Assembly of net hoops: (Cat.-no.: 1150605, 1157808, 1158801) Set net hoops on the corners of crossbar/upright construction. Adjust welded fixing plates with grooves pointing to the inside and to the bottom (consider left and right side). Now push at the top already mounted nuts below the grooved plates and at...
- Page 12 Assembly of net hoop braces: (Cat.-no.: 1150605, 1157808, 1158801) Adjust round shaped plate of brace and hole of net hoop and stick from the goal’s inside 1 socket head cap screw DIN 912, M6. Add from the outside 1 washer DIN 9021, Ø...
- Page 13 5. Insertion of ground sockets and erection of the goal: a) First stick ground sockets on the uprights. b) Set mounted goal with ground sockets in the foundations (800x800x1000mm). To enable a drain off of possible water we recommend to stick a tube below the holes of the ground sockets.
-
Page 14: Maintenance And Safety Instructions
We recommend the following distribution of net holders: Net holders Size Cat.-no.: Total crossbar uprights 1158801 3,00 x 2,00m 1157808 5,00 x 2,00m 1150605, 1150504, 7,32 x 2,44m 1150517 Use all the other included net holders for corners and other connections.
