3 Installation de votre appareil

3.2.2 Fixation des chevilles

Fixez les chevilles de 8 mm de diamètre (X,Y) dans
les trous pour vis de suspension. Fixez des che-
villes de 2 x 6 mm de diamètre (Z) dans les trous
percés avec un foret de 6 mm pour la plaque de
raccordement du conduit externe.

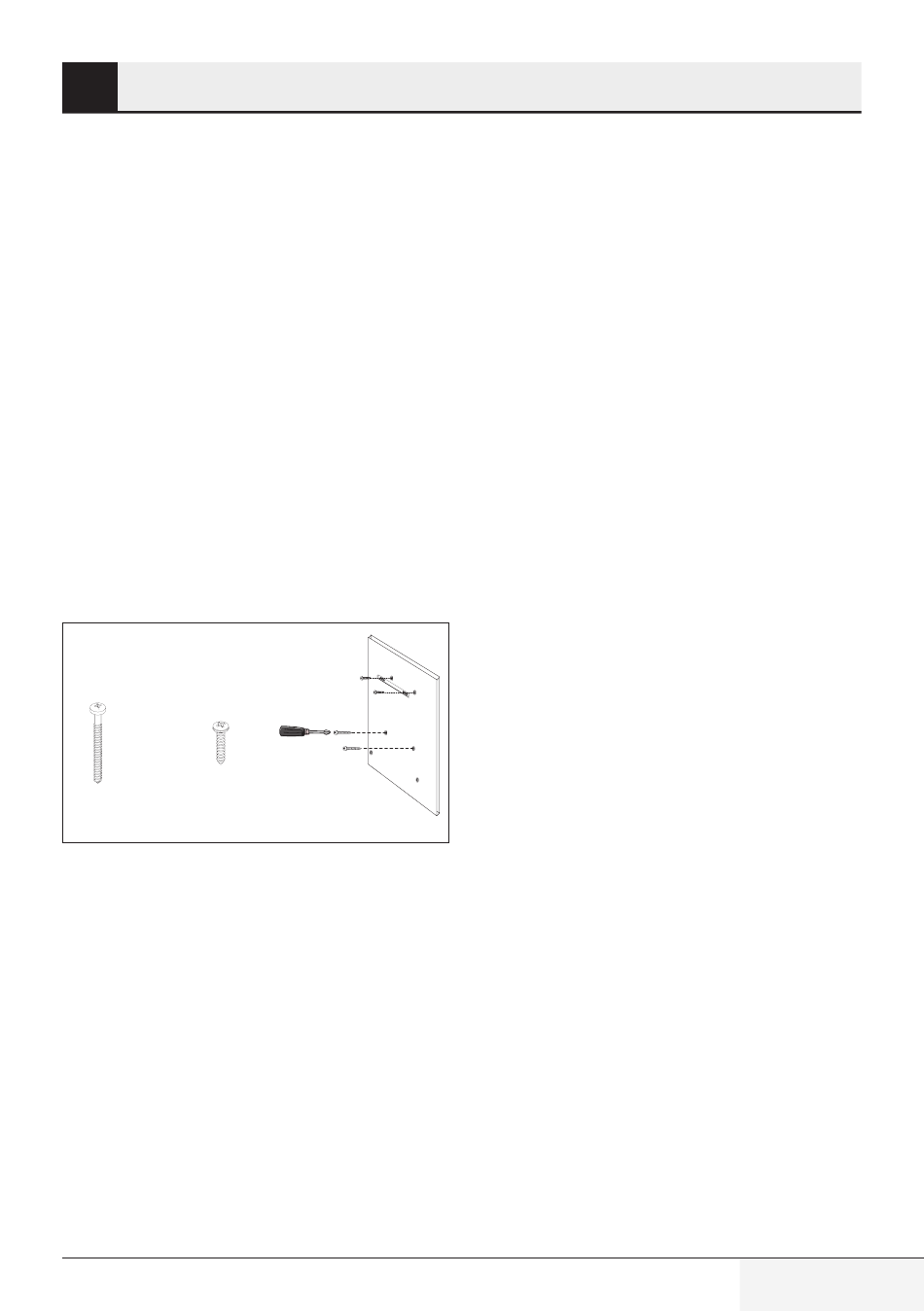

(Figure 5)
3.2.3 Installation des vis de
suspension
Installez des vis de suspension de 4,9x50 dans les
chevilles de 8 mm de diamètre (Y) que vous avez
fixés sur le mur. Gardez un écart de 5 mm entre la
tête de vis et le mur.
(Figure 5)
Connectez la plaque de raccordement du conduit
aux chevilles de 6 mm (Z) au mur à l' a ide des vis de
3,9x22 de diamètre.
(Figure 5)
Vis cruciforme Vis cruciforme
de 4,9x50 de 3,9 x 22
(Figure 5)
Hotte / Manuel d'utilisation
3.2.4 Fixation de la hotte sur le
mur
• Fixez la hotte sur les vis installées dans les trous
Y.
• Ouvrez la fenêtre d' a spiration latérale de la
hotte en la tirant vers vous. Afin de fixer l' a ppa-
reil, installez des vis de 4,9x50 dans les trous X
situés à l' i ntérieur.
Z
Z
Y
X Y
X
65 / FR
