3 Inštalácia spotrebiča
3.2.2 Pribitie hmoždiniek
kladivom
Kladivom pribite Ø 8 mm hmoždinky (X,Y) do otvo-
rov vyvŕtaných pre závesné skrutky. Kladivom
pribite 2 x Ø 6 mm hmoždinky (Z) do otvorov vy-
vŕtaných Ø6 mm vrtákom pre pripojovaciu platňu
externého vetracieho kanálu.

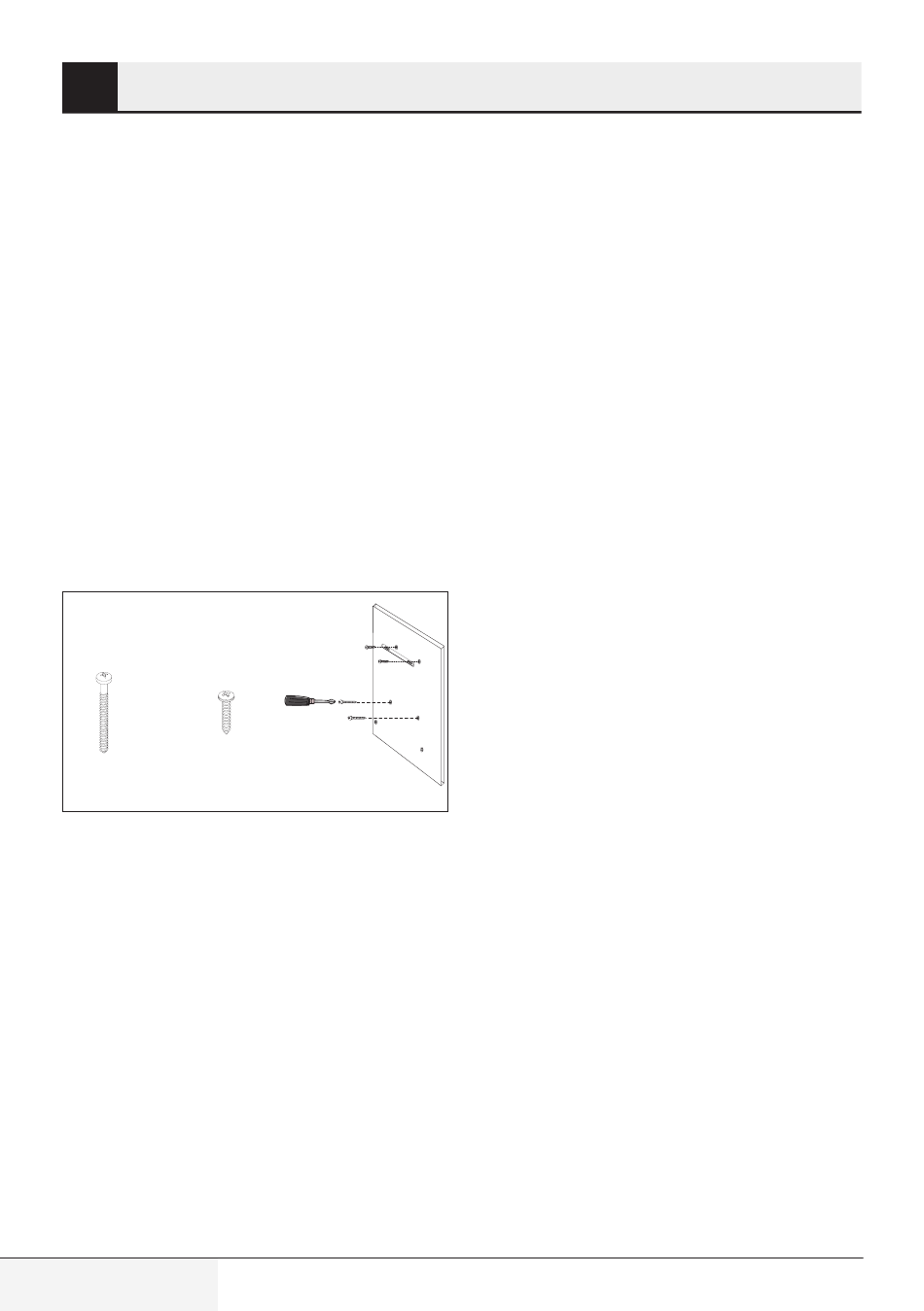

3.2.3 Montáž závesných skrutiek
Zaskrutkujte 4,9x50 závesné skrutky do Ø 8 mm
hmoždiniek (Y), ktoré ste kladivom pribili do steny.
Medzi hlavicou skrutky a stenou musí zostať 5 mm
medzera.
(obrázok 5)
Pripevnite pripojovaciu platňu interného vetracie-
ho kanálu k 6 mm hmoždinkám (Z) v stene pomo-
cou Ø 3,9x22 skrutiek.
(obrázok 5)
4,9x50 skrutka 3,9 x 22 skrutka
s krížovou s krížovou
hlavicou hlavicou
(obrázok 5)
3.2.4 Zavesenie digestora na
stenu
• Digestor zaveste na skrutky, ktoré ste zaviedli
do otvorov Y.
• Otvorte bočné nasávacie okienko digestora po-
tiahnutím k sebe. Spotrebič upevnite zavedením
4,9x50 skrutiek do otvorov X nachádzajúcich sa
vo vnútri.
170 / SK
(obrázok 4)
Z
Z
Y
X Y
X
Digestor / Používateľská príručka
