3 Prietaiso įrengimas
3.2.2 Sienos kaiščių įstatymas
Plaktuku įmuškite Ø 8 mm sienos kaiščių (X,Y)
į angas, išgręžtas laikiklio varžtams. Įmuškite
2 Ø 6 mm sienos kaiščius (Z) į angas, įšgręžtas
Ø 6 mm grąžtu, išorinei jungiamajai plokštei.
(5 pav.)
3.2.3 Laikiklio varžtų
įmonavimas
Įsukite 4,9 x 50 laikiklio varžtus į Ø 8 mm sienos
kaiščius (Y), kuriuos įstatėte į sieną. Tarp varžto
galvutės ir sienos reikia išlaikyti 5 mm tarpą. (5
pav.)
Prijunkite vidinę dūmtraukio jungiamąją plokštę
prie 8 mm sienos kaiščių (Z) Ø 3,9 x 22 varžtais. (5
pav.)

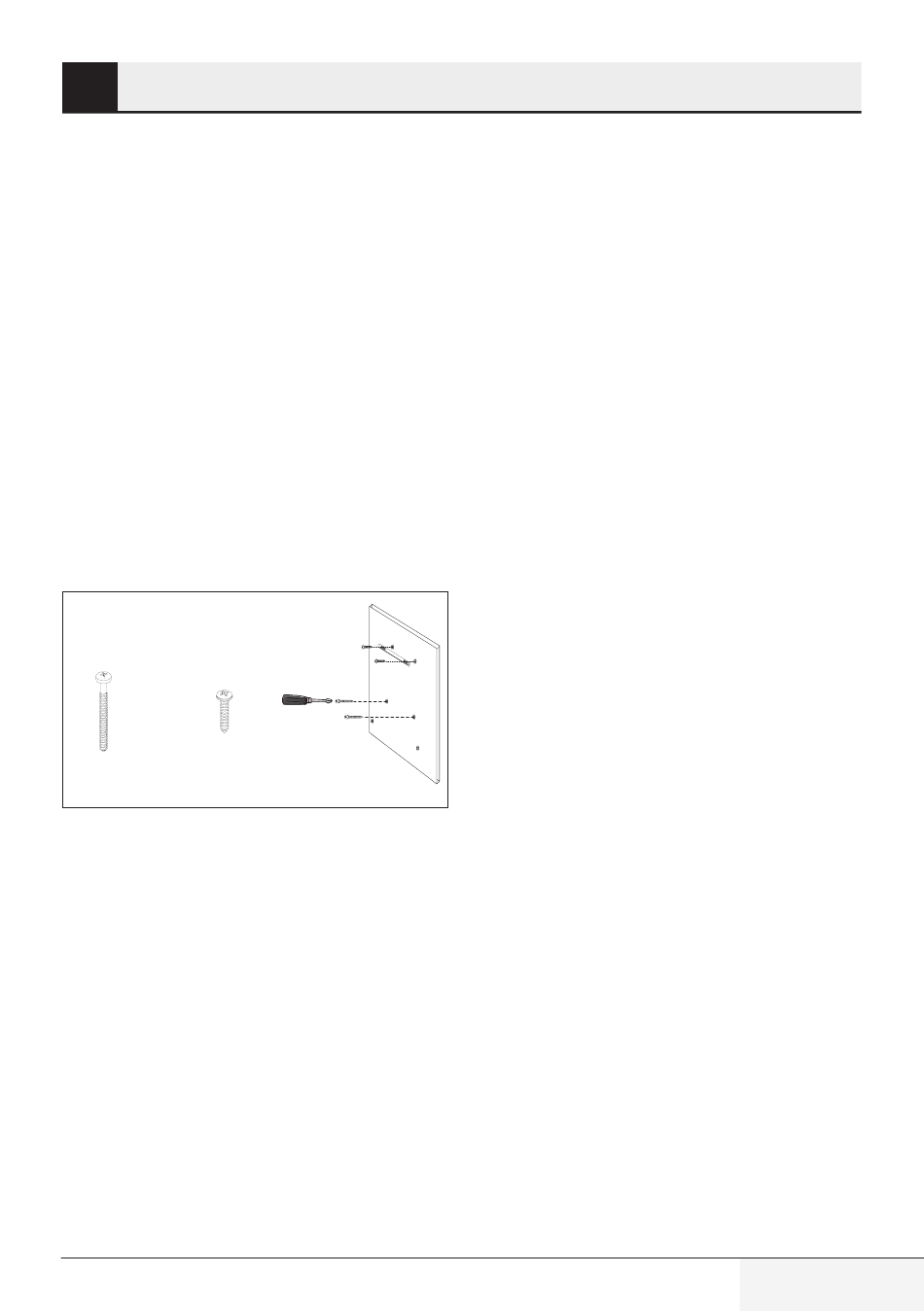

4,9 x 50 varžtai su 3,9 x 22 varžtai su
kryžmine galvute kryžmine galvute
(5 pav.)
3.2.4 Gartraukio kabinimas ant
sienos
• Pakabinkite gartraukį ant varžtų, kuriuos įsta-
tėte į Y angas.
• Atidarykite gartraukio šoninį siurbimo langelį,
patraukdami į save. Įstatykite 4,9 x 50 varžtus
per X angas viduje, taip pritvirtinsite prietaisą.
Gartraukis / Naudotojo vadovas
Z
Z
Y
X Y
X
