3 Instalace spotřebiče
3.2.2 Zatloukání hmoždinek
Zasuňte hmoždinky Ø 8 mm (X,Y) do otvorů vyvr-
taných pro šrouby na zavěšení. Zasuňte hmoždin-
ky 2 x Ø 6 mm (Z) do otvorů vyvrtaných vrtákem
Ø 6 mm pro desku pro připojení vnějšího odvodu.
(Obrázek 5)
3.2.3 Montáž šroubů pro
zavěšení
Nainstalujte šrouby 4,9x50 do hmoždinek Ø 8 mm
(Y), které jste zasunuli do otvoru ve stěně. Mezi
hlavou šroubu a stěnou musí být mezera 5 mm.
(Obrázek 5)
Připojte vnitřní desku pro připojení odvodu ke
hmoždinkám 6 mm (Z) na stěně pomocí šroubů Ø
3,9x22.
(Obrázek 5)

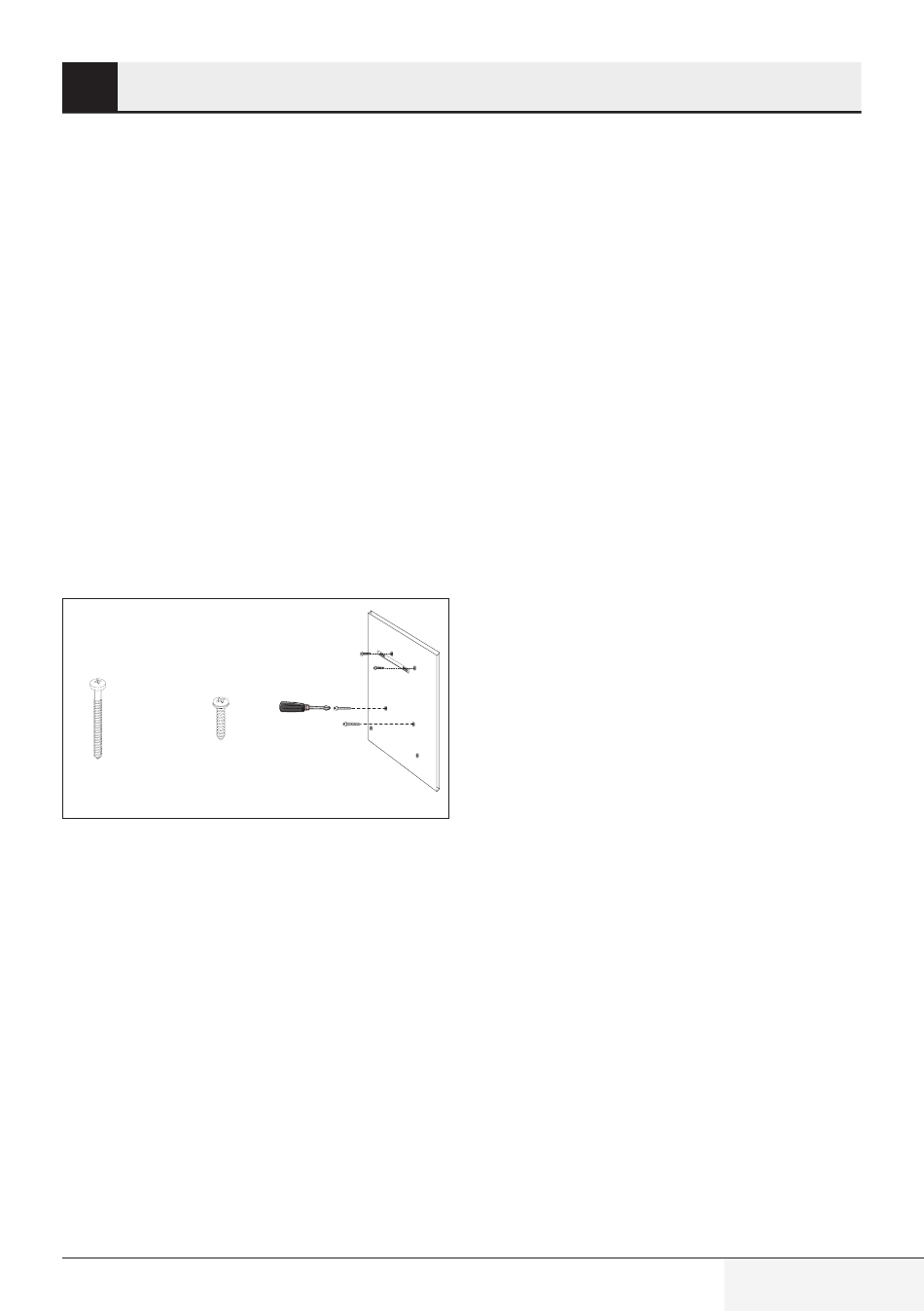

3,9 x 22 křížový
4,9x50 křížový
šroub
šroub
(Obrázek 5)
3.2.4 Montáž digestoře na
stěnu
• Zavěste digestoř na šrouby, které jste umístili do
otvorů Y.
• Otevřete boční sací kryt na digestoři tak, že jej
stáhnete k sobě. Nainstalujte šrouby 4,9x50 do
otvorů X umístěných uvnitř, abyste spotřebič
zajistili.
Digestoř / Návod k použití
Z
Z
Y
X Y
X
119 / CS
