3 Instalação do aparelho
3.2.1 Perfuração dos orifícios do
suporte

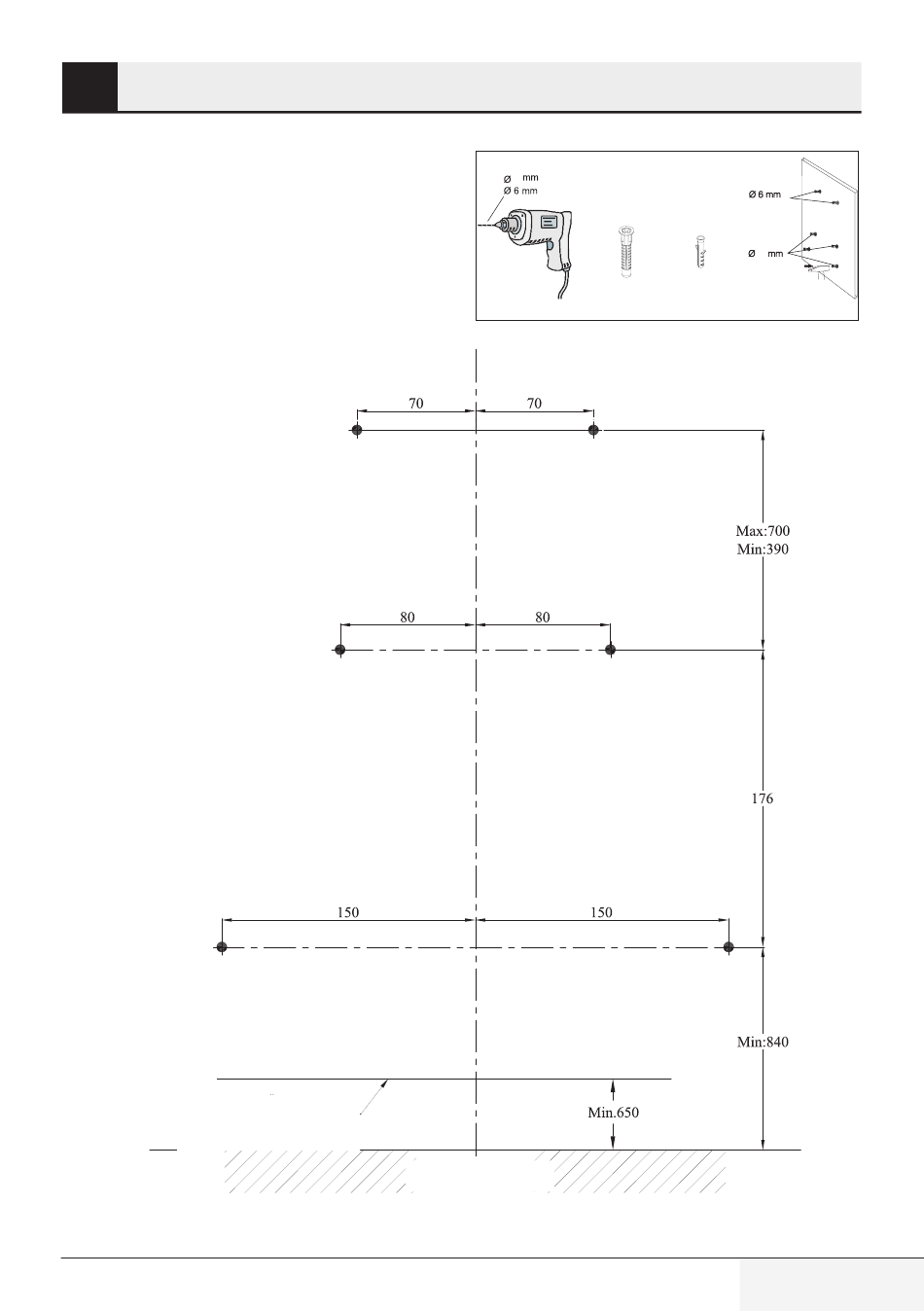

Afixe o modelo de instalação ao local de instalação
do exaustor. Perfure os pontos assinalados com
(X,Y) (Figura 4) com uma broca de Ø 8 mm e os
pontos assinalados com (Z) (Figura 4) com uma
broca de Ø 6 mm.
X
Superfície inferior do aparelho
(Figura 4)
Exaustor / Manual do Utilizador
Z
Y
ZONA DE COZEDURA
8
Tomada de parede de 8
Tomada de parede de plástico
plástico de 8 mm
Z
Z
Y
Y
X
8
X
de 6 mm
